论变频器输出端不推荐使用接触器的6大主因及变频器输出端使用接触的3条建议

       最近，有好几个朋友找青岛绿波杰能，是因为他们有这样的困惑，看变频器使用手册，上面写得非常清楚：那就是变频器输出端不能加接触器，但现实中，却看到过很多在变频器输出端加接触器这样的应用，而且，变频系统还可以正常运行，并没有受到丝毫的影响。他们就开始纳闷了，那么，变频器厂家为什么在变频器使用手册上注明不能在变频器输出端加接触器呢？下面，青岛绿波杰能就结合自己从事变频器行业的实际经验以及在青岛绿波杰能从事变频器/伺服驱动器等整流/逆变类谐波治理、无功补偿过程中积累的实际经验，来聊聊这个所关心的这个问题。

一、变频器输出端到底能否加接触器？

       变频器输出端到底能不能加接触器呢？青岛绿波杰能的回答是可以，但如非必要，尽量不要这样去做。

二、变频器厂家为啥不让在变频器输出端加接触器？

       站在变频器厂家的角度来讲，肯定是售后越少越好啊，如果变频器厂家不指明不允许在变频器输出端加接触器的话，那么，他们就必须面对变频器输出端加接触器可能会产生的各种问题，这无疑会加大他们的售后工作量，而且，一旦出现问题之后，有些问题是很难厘清责任的。本着多一事不如少一事的原则，所以，会有部分变频器厂家在变频器使用手册中明确标注：不允许在变频器输出端加接触器。

三、变频器输出端加接触器后可能会产生的问题

       变频器输出端加接触器，如果操作不当的情况下，可能会出现以下6个问题：

1、变频器报过流或过载故障，甚至是损毁

       如果变频器已经启动，并且达到了一定的频率，此时，再让接触器吸合，如果负载的惯性又比较大，此时，就比较容易出现变频器报过流或过载故障，负载更大的情况下，尤其是“小马拉大车（变频器功率比电动机功率小）”的情况下，此时，就可能会导致变频器损毁；

2、接触器寿命降低，乃至频繁损坏

       导致这类问题出现，有如下两个因素：一是变频器到达一定频率再让接触器吸合，此时，会有较大的冲击电流，这个冲击电流甚至会远远高于接触器的额定电流，所以，这会影响接触器的使用寿命；另一个就是变频器输出的电压波形并非标准的正弦波，而是PWM/SPWM/SVPWM等波形，这类波形更加类似于正弦波，如果使用傅里叶级数进行分解，就会发现这个波形中不但含还有基波，而且，还含有大量的谐波，谐波会导致接触器的触点出现烧蚀现象，这也会降低接触器的使用寿命，甚至会造成接触器的频繁损坏；

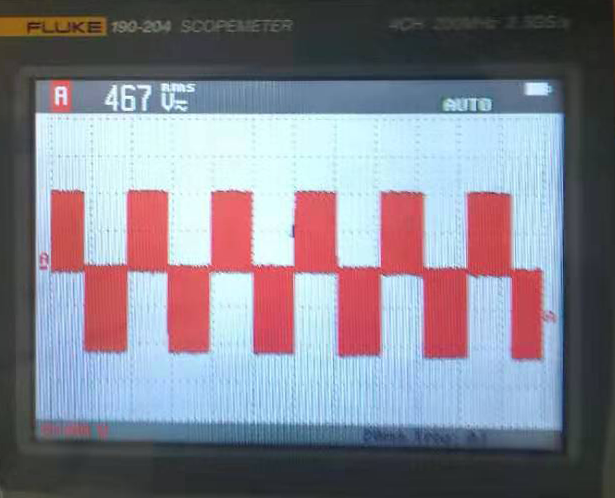

变频器输出端的电压波形实测图——青岛绿波杰能

3、导致电动机失速，甚至可能会频繁损坏

       如果变频器实际运行频率在＞0的情况下，让接触器吸合，实际运行频率越高，电动机惯性越大，越容易出现电动机等问题；并且，变频器的实际运行频率越高，对电动机绝缘的冲击就会越大，这也会导致电动机的频繁损坏；

4、造成更加严重的电磁干扰问题

       众所周知，变频器输出端的电压波形并非正弦波，而是类似于方波的波形，而接触器的吸合和断开，也会产生谐波，这就导致了谐波的叠加，也就是相当于放大了变频器输出端的谐波，因此，会加剧变频器输出端的电磁干扰问题；

5、影响变频系统的控制精度

       因为接触器的吸合和断开是需要时间的，如果在变频系统要求的精度比较高的情况下，这个断开和吸合的时间，就会造成变频系统精度的降低，可能会导致变频系统的控制精度不够；

6、埋下严重的安全隐患

       变频器输出端的电磁谐波，会导致变频器报过流/过载等故障，乃至导致变频器损毁，接触器的误动作、频繁损坏，电动机的频繁损坏等系列问题，如果变频系统在运行过程中，这些问题之中的一个突然出现了，那么，后果是多么的严重，是可想而知的，尤其是在一些比较重要的场合。

四、变频器输出端安全使用接触器的2点建议

       如果有些场合，必须在在变频器输出端要加接触器才能实现，此时，应该怎么操作更安全呢？青岛绿波杰能给您的建议有3条：

1、选择带有频率跟踪功能的变频器，并且启用变频器的频率跟踪功能；

2、使用PLC等上位机来控制变频器与接触器之间的逻辑顺序和动作关系；

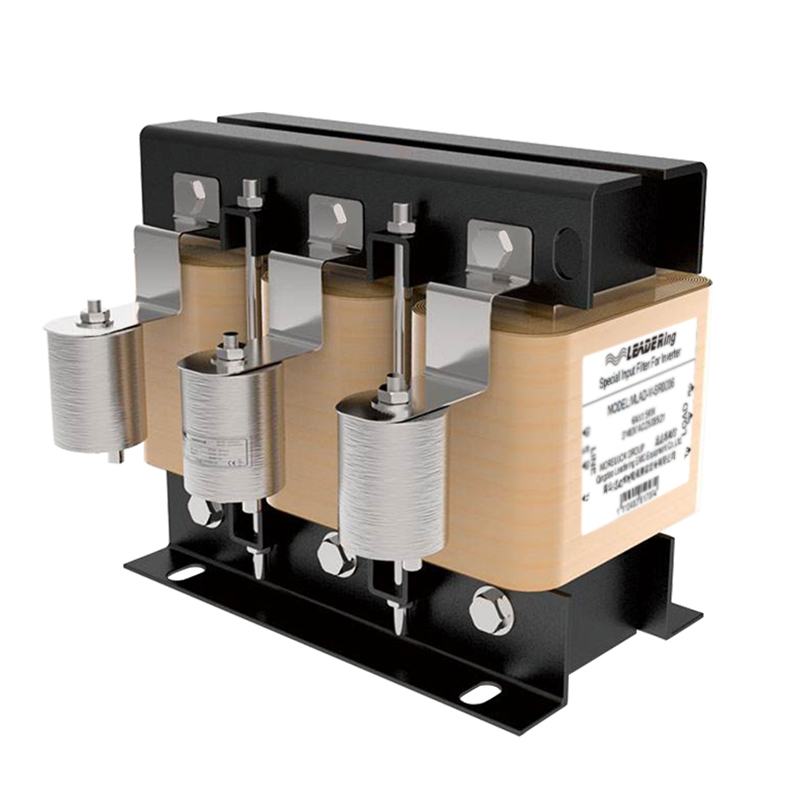

MLAD-SW系列正弦波滤波器(正弦波电抗器)

3、在变频器的输出端加装MLAD-VR-SC系列变频器专用输出电抗器、MLAD-DW系列Du/Dt滤波器（或Dv/Dt滤波器）、MLAD-SW系列正弦波滤波器(正弦波电抗器)等变频器谐波抑制器件，来抑制变频器输出端的谐波，同时，还能够有效降低变频器输出端的Du/Dt或Dv/Dt。

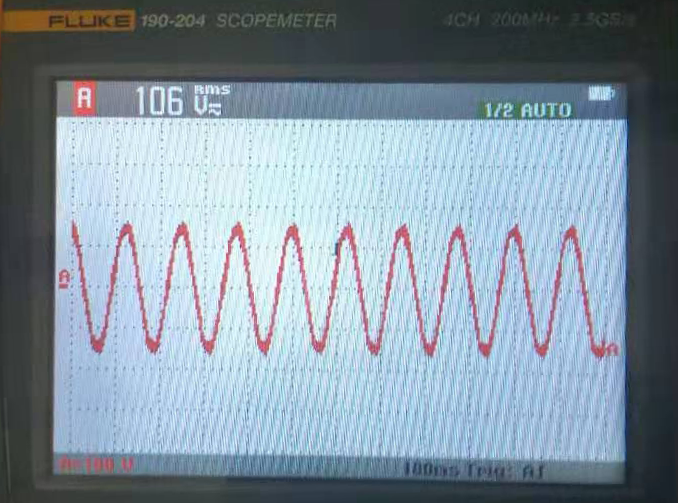

加装MLAD-SW系列正弦波滤波器(正弦波电抗器)后的变频器输出端的电压波形实测图——青岛绿波杰能
