Du/Dt滤波器

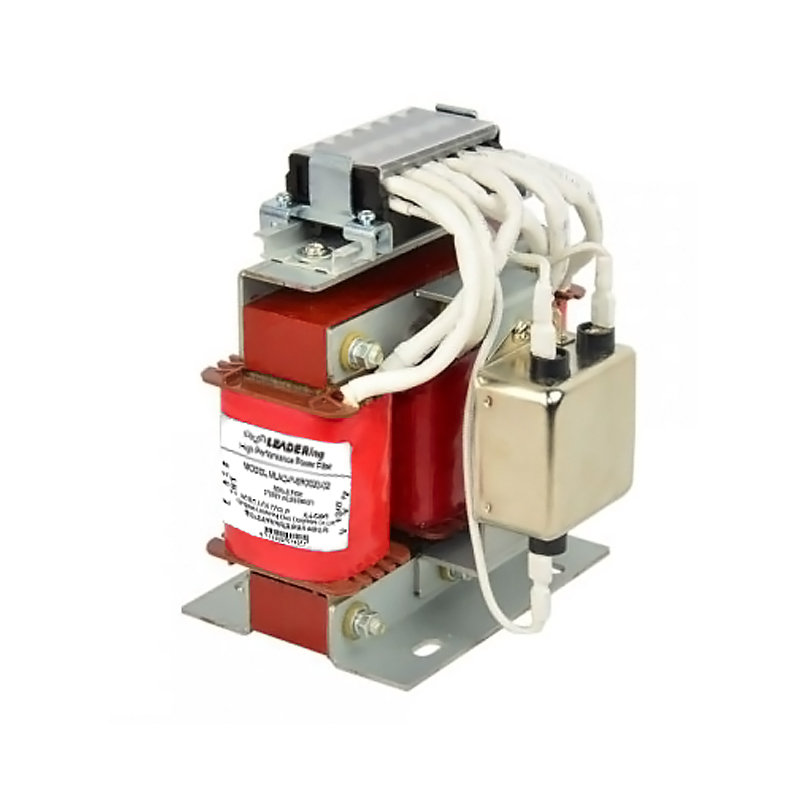

MLAD-DW系列Du/Dt滤波器，又名“RLC滤波器”，它可以把变频器输出电压波形的坡度（又名“Du/Dt”或“Dv/Dt”，一般≤5000V／μs）钳制到电动机可承受的范围内（≤500V／μs），从而彻底解决了变频器输出端的高Du/Dt导致的电动机绝缘被频繁被击穿、电动机频繁损坏等问题；同时，MLAD-DW系列Du/Dt滤波器能够有效解决变频器逆变侧的高次谐波干扰它周围的电气设备、仪器仪表、通信等问题，还能够有效的延长变频器的传输距离至≤500米。
MLAD-DW系列Du/Dt滤波器与MLAD-SW正弦波滤波器虽然在外观上比较接近，但在抑制变频器输出端的高频谐波、降低Du/Dt、延长变频器的有效传输距离等方面，它们却有着天壤之别，同样，在制造成本方面，它们也有着不小的差距。MLAD-DW系列Du/Dt滤波器适用于变频器谐波较小、Du/Dt较高，且变频器与电动机之间的距离≤500m的场合。在这种场合中，MLAD-DW系列Du/Dt滤波器有着更高的性价比，并因此而得到了众多变频器用户的喜爱。

解决安装变频器后出现的电机频繁损坏等问题

延长变频器的有效传输距离至≤500m

解决变频器谐波导致的电机绝缘频繁击穿、损坏等问题

解决变频器谐波导致的电机过热、啸叫、震动等问题

解决变频器谐波导致的电机轴承发热、麻点等问题

解决变频器谐波导致的电缆发热、爆裂、着火等问题

保护电动机，有效延长电动机使用寿命

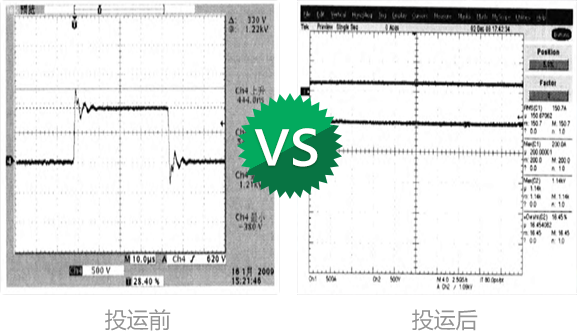

抑制变频器输出侧的Du/Dt≤500V/μs

降低电动机的涡流损耗及噪声

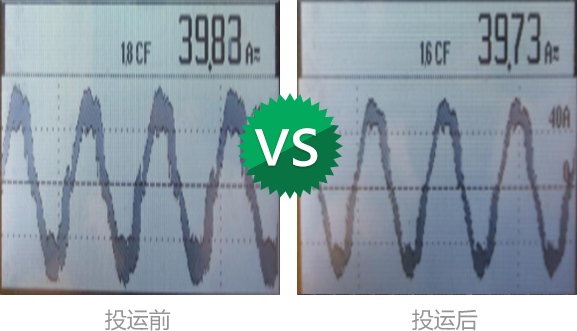

有效抑制变频器逆变侧的电磁干扰

适用于单相/三相三线/三相四线供电的变频器

额定电压：100V~1200V AC

额定电流：6~1600A(可定制)

适配功率：0.1~1000KW变频器

专门根据变频器产生的谐波特点对Du/Dt滤波器的架构及参数进行了10+次优化
已成功匹配西门子、ABB、丹佛斯、安川等100+国内外知名品牌的变频器
已成功帮助客户解决变频器谐波干扰问题10000+例
已成功服务中航等1000+家头部企业
该产品已累计售出100000+台
款到后3~10天发货(视定单情况而定)

可根据客户实际需求量身定制

Du/Dt滤波器作用

MLAD-DW系列Du/Dt滤波器的主要作用如下

1抑制变频器输出侧的Du/Dt，保护电动机，延长变频器的有效传输距离至≤500米

2解决变频器逆变谐波导致的电动机过热、振动、啸叫，电动机绝缘老化加速、频繁被击穿，电动机轴承出现麻点、破裂，电动机出力轴温度过高等问题

3解决变频器谐波干扰通信、计算机网络、监控等弱电系统的问题

4解决变频器谐波干扰传感器、温控器等仪器仪表的问题

5解决变频器谐波干扰断路器、漏电保护装置、接触器、热继电器、接地保护装置等电气保护元件的问题

6解决变频器谐波导致的电线电缆过热、绝缘老化加速、着火、燃烧等问题

7保护电动机周围的敏感用电设备，提高变频系统的安全性、稳定性及可靠性

Du/Dt滤波器主要参数

电源参数：100V~1200V±15% AC 50/60Hz三相三线

电流/功率：额定电流：6A~1600A(可定制)/适配变频器功率：0.1KW~1000KW

滤波效果：THD ≤30% 开关/载波频率：2~10KHz

生产基地：青岛/德州/深圳/西安/扬州

绝缘等级：铁芯-绕组 3000VAC/50Hz/5mA/10s无飞弧击穿(工厂测试)

绝缘电阻：≥300MΩ @1000V DC(断开滤波补偿用电容器)

温升：≤95K(绕组) ≤90K(铁芯顶端)

噪声：＜70dB(水平距离1m)

环境要求：温度：-25℃~+55℃ 湿度：20%~95%（无凝露）海拔高度≤1000m

执行标准：IEC 289-1987 / GB/T 1094.6-2011 / JB/T 5346-2014 / Q/QDLBJN004-2015

Du/Dt滤波器快速选型表

Du/Dt滤波器型号	适配变频器功率	额定电流	额定电压	外观尺寸(mm)	安装尺寸(mm)
MLAD-DW-SC0006	1.5KW	6A	400V AC 3φ	190225130mm	200*190mm
MLAD-DW-SC0010	3.7KW	10A	400V AC 3φ	270270190mm	240*110mm
MLAD-DW-SC0015	5.5KW	15A	400V AC 3φ	170160230mm	150*75mm
MLAD-DW-SC0020	7.5KW	20A	400V AC 3φ	200190260mm	195*85mm
MLAD-DW-SC0030	11KW	30A	400V AC 3φ	190225130mm	200*190mm
MLAD-DW-SC0040	15KW	40A	400V AC 3φ	190225130mm	200*190mm
MLAD-DW-SC0050	18.5KW	50A	400V AC 3φ	250190320mm	210*105mm
MLAD-DW-SC0060	22KW	60A	400V AC 3φ	250190320mm	210*105mm
MLAD-DW-SC0080	30KW	80A	400V AC 3φ	260200320mm	240*120mm
MLAD-DW-SC0100	37KW	100A	400V AC 3φ	260200320mm	240*120mm
MLAD-DW-SC0120	45KW	120A	400V AC 3φ	350200350mm	260*130mm
MLAD-DW-SC0150	55KW	150A	400V AC 3φ	350200350mm	260*130mm
MLAD-DW-SC0200	75KW	200A	400V AC 3φ	360220360mm	260*130mm
MLAD-DW-SC0250	90/93KW	250A	400V AC 3φ	360220360mm	260*130mm

备注：

1、限于篇幅，仅列出常用部分，如需完整选型手册，请联系客服1531-877-2738(微信同号；邮箱：sales@lvbojieneng.com)；如您有技术问题，请咨询1531-876-1351(微信同号；邮箱：tech@lvbojieneng.com)；
2、MLAD-DW系列Du/Dt滤波器的常规交付周期为款到后3~10天，具体交付日期，以绿波杰能客服回复为准；
3、MLAD-DW系列Du/Dt滤波器有一体式与分体式两种，您可以根据自身的实际需要进行选择，如有其它问题，请联系青岛绿波杰能客服；
4、Du/Dt滤波器的选型必须明确如下参数：电源类型（单相/三相）、额定电压（220V/400V等）、额定功率/电流(KW/A)、载波频率（开关频率，KHz）、变频器与电机之间的连接导线长度、变频器与电动机之间连接电缆的类型（普通电缆、屏蔽电缆、铠装屏蔽电缆）等；除此之外，还需要注意的是：Du/Dt滤波器的额定电流必须是电机实际工作电流的1.2~1.5倍。
5、如果您是出口定单，请在选型前告知绿波杰能客服MLAD-DW系列Du/Dt滤波器的最终应用国家或地区，因电源环境及物理环境的不同，绿波杰能会根据最终应用国家或地区的不同而做专门的优化，以保证MLAD-DW系列Du/Dt滤波器安全、充分发挥其效能。

Du/Dt滤波器产品特点

青岛绿波杰能是运达昌股份旗下的全资子公司，现为运达昌股份HCPC事业群(绿波杰能集团)ES事业处。
青岛绿波杰能自2005年专注于Du/Dt滤波器的产研，近20年来，已成功服务中航等头部企业1000+家，MLAD-DW系列Du/Dt滤波器累计出货达100000+台。

传输距离更远

延长变频器的有效传输距离至≤500m
（变频器与电机之间的连接导线长度）

1

滤波效能更高

钳制变频器输出端的THD≤30%
（可定制）

2

可替代国内外同类滤波器

可完美替代国内外变频器厂家
所提供（OEM）的Du/Dt滤波器

3

专门定制

根据每个现场的变频器参数
专门量身定制

4

品质更高

出厂不良率
≤100ppm(≤1‱)

5

知名品牌器件

采用经严苛检验的
知名品牌原材料及器件

6 Du/Dt滤波器适配品牌

青岛绿波杰能是运达昌股份旗下的全资子公司，现为运达昌股份HCPC事业群(绿波杰能集团)ES事业处。
青岛绿波杰能自2005年专注于Du/Dt滤波器的产研，近20年来，已成功服务中航等头部企业1000+家，MLAD-DW系列Du/Dt滤波器累计出货达100000+台。

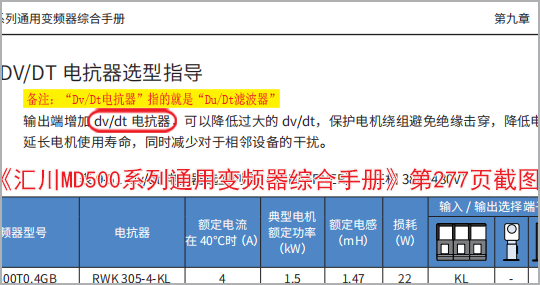

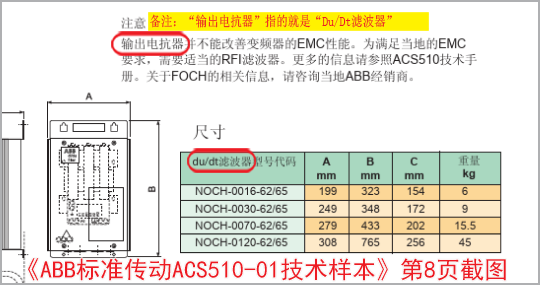

绿波杰能Du/Dt滤波器已和如下品牌的变频器有过较多的成功配套案例，如西门子、ABB、丹佛斯(海利普)、AB(罗克韦尔)、施耐德、艾默生、SEW、伦茨、欧陆、GE、CT、博世力士乐、富士、三菱、安川、欧姆龙、三垦、松下、东芝、东洋、明电舍、LS(LG)、台达、东元(台安)、三碁、爱德利、士林、汇川、英威腾、欧瑞(惠丰)、海利普、森兰、富凌等国内外知名品牌，绿波杰能都有100+的成功配套案例
