谐波治理旗舰无功补偿先锋——青岛绿波杰能

变频器输出高频电抗器

MLAD-VR-SCH变频器输出高频电抗器，又名“变频器出线高频电抗器”，适用于变频器长期运行频率≥120Hz的场合，用来平波变频器逆变侧的输出波形，解除变频器逆变谐波对高速电机的不良影响，守护高速电机，延长高速电机的使用寿命，同时，还能解决变频器逆变谐波带来的仪器仪表工作紊乱、通信异常等系列干扰问题。
MLAD-VR-SCH变频器输出高频电抗器始终坚持采用知名品牌的优质低损耗软磁材料的硅钢片、紫铜扁线，H级浸漆，无磁性材料的紧固件，气隙在运行过程中不会发生变化，具有耐温更高、温升更低、噪声更小、体积更小、滤波效果更好等诸多特点。
绿波杰能有专注于专用电抗器行业20余年的研发工程师，可根据客户的实际需求，提供定制化服务，也可根据客户所遇到的实际问题，为客户提供一体化的谐波解决方案及产品，尽绿波杰能所能，更快、更好的满足客户的个性化需求，也正是因为此，绿波杰能深得广大新老客户的信赖与喜爱。

解决变频器谐波导致的高速电机绝缘老化加速、绝缘被频繁击穿等问题，保护高速电机

解决变频器逆变谐波干扰它周围的敏感用电设备、仪器仪表、通信等问题

抑制变频器逆变侧的Du/Dt及Di/Dt，延长高速电机的使用寿命

抑制变频器逆变过程中产生的高次谐波

平滑变频器输出端的电流波形

提升变频系统的功率因数

适用于变频器输出频率≥120Hz的场合

适用于三相三线供电的变频器

额定电压：100V~1200V AC

额定电流：6~1600A(可定制)

适配0.1~1000KW变频器

选用优质低损耗硅钢片、紫铜扁线及无磁性材料的紧固件
专门根据变频器产生的谐波特点对变频器输出高频电抗器的参数进行了10+次优化
已成功匹配西门子、ABB、丹佛斯、安川等100+国内外知名品牌的变频器
已成功帮助客户解决变频器谐波干扰问题10000+例
已成功服务中航等1000+家头部企业
该产品已累计售出100000+台
款到后3~10天发货(视定单情况而定)

可根据客户实际需求量身定制

变频器输出高频电抗器作用

MLAD-VR-SCH变频器输出高频电抗器的主要作用如下

1适用于变频器输出频率≥120Hz的场合，解决变频器逆变谐波导致的高速电机过热、振动、啸叫，高速电机绝缘老化加速、频繁被击穿，高速电机轴承出现麻点、破裂，高速电机出力轴温度过高等问题

2解决变频器谐波干扰通信、计算机网络、监控等弱电系统的问题

3解决变频器谐波干扰传感器、温控器等仪器仪表的问题

4解决变频器谐波干扰断路器、漏电保护装置、接触器、热继电器、接地保护装置等电气保护元件的问题

5解决变频器谐波导致的电线电缆过热、绝缘老化加速、着火、燃烧等问题

6保护高速电机及其周围的敏感用电设备，提高变频系统的安全性、稳定性及可靠性

变频器输出高频电抗器主要参数

电源参数：100V~1200V±15% AC 50/60Hz三相三线

变频器输出频率：≥120Hz

电流/功率：额定电流：6A~1600A(可定制)/适配变频器功率：0.1KW~1000KW

滤波效果：≥30% @THD≤5%

生产基地：青岛/德州/深圳/西安/扬州

抗电强度：铁芯-绕组 3000VAC/50Hz/5mA/10s无飞弧击穿(工厂测试)

绝缘电阻：≥300MΩ @1000V DC

绝缘等级：F级/H极

防护等级：IP00

工作噪声：＜65dB(水平距离1m)

温升限值:铁芯＜85K 线圈＜95K

环境要求：温度：-25℃~+55℃ 湿度：20%~95%（无凝露）海拔高度≤1000m

执行标准：IEC 289-1987 / GB/T 1094.6-2011 / Q/QDLBJN002-2015

变频器输出高频电抗器快速选型表

变频器输出高频电抗器型号	额定电流(A)	适配功率(KW)	电压降(V)	外观尺寸(mm)	安装尺寸(mm)
MLAD-VR-SCH0006V1CU	6	≤1.5	1.33	12080140mm	75*60mm
MLAD-VR-SCH0010V1CU	10	≤3.7	1.33	130100160mm	85*60mm
MLAD-VR-SCH0020V1CU	20	≤7.5	1.33	140100170mm	90*60mm
MLAD-VR-SCH0030V1CU	30	11	1.33	140100170mm	90*60mm
MLAD-VR-SCH0040V1CU	40	15	1.33	150110130mm	125*60mm
MLAD-VR-SCH0050V1CU	50	18.5	1.33	160110140mm	150*75mm
MLAD-VR-SCH0060V1CU	60	22	1.33	180120140mm	150*75mm
MLAD-VR-SCH0080V1CU	80	30	1.33	180140140mm	150*80mm
MLAD-VR-SCH0100V1CU	100	37	1.33	190140160mm	195*85mm
MLAD-VR-SCH0120V1CU	120	45	1.33	190140160mm	195*85mm
MLAD-VR-SCH0150V1CU	150	55	1.33	190150160mm	195*95mm
MLAD-VR-SCH0200V1CU	200	75	1.33	230160220mm	210*105mm
MLAD-VR-SCH0250V1CU	250	90/93	1.33	230160220mm	210*105mm
MLAD-VR-SCH0300V1CU	300	110	1.33	240170220mm	210*110mm
MLAD-VR-SCH0350V1CU	350	132	1.33	245175215mm	240*120mm
MLAD-VR-SCH0400V1CU	400	160	1.33	245175215mm	240*120mm
MLAD-VR-SCH0500V1CU	500	≤220	1.33	295200250mm	260*130mm
MLAD-VR-SCH0600V1CU	600	250	1.33	295200250mm	260*130mm

备注：

1、限于篇幅，仅列出常用部分，如需完整选型手册，请联系客服1531-877-2738(微信同号；邮箱：sales@lvbojieneng.com)；如您有技术问题，请咨询1531-876-1351(微信同号；邮箱：tech@lvbojieneng.com)；
2、MLAD-VR-SCH系列变频器输出高频电抗器的常规交付周期为款到后3~10天，具体交付日期，以绿波杰能客服回复为准；
3、MLAD-VR-SCH系列变频器输出高频电抗器的选型必须明确如下参数：额定电压（220V/400V等）、额定功率/电流(KW/A)、变频器实际运行频段、变频器与电机之间的连接线缆的长度等。另外，变频器输出高频电抗器的额定电流必须≥高速电机实际工作电流×（1.2~1.5），否则，变频器输出高频电抗器将面临因过流而饱和烧毁的风险；如变频器与高速电机的电流不一致时，以高速电机的实际工作电流为准。 4、如果您是出口定单，请在选型前告知绿波杰能客服MLAD-VR-SCH系列变频器输出高频电抗器的最终应用国家或地区，因电源环境及物理环境的不同，绿波杰能会根据最终应用国家或地区的不同而做专门的优化，以保证MLAD-VR-SCH系列变频器输出高频电抗器安全、充分发挥其效能。

变频器输出高频电抗器产品特点

青岛绿波杰能是运达昌股份旗下的全资子公司，现为运达昌股份HCPC事业群(绿波杰能集团)ES事业处。
青岛绿波杰能自2005年专注于变频器输出高频电抗器的产研，近20年来，已成功服务中航等头部企业1000+家，MLAD-VR-SCH变频器输出高频电抗器累计出货达100000+台。

更小的噪声及振动

采用优质材料及优化的结构设计
具有更小的噪声及振动

1

温升更低

温升更低
损耗更小

2

良好的绝缘性能

采用真空浸漆工艺及高温热烘固化
更高的机械强度，更好的防潮性能

3

长期运行更可靠

长期运行更可靠
得益于采用F级/H级线圈

4

可替代进口的品牌电抗器

可以替代国内外变频器厂家
所提供(OEM)的变频器输出高频电抗器

5

高品质防锈漆喷涂工艺

不会生锈
得益于高品质防锈漆喷涂工艺

6 变频器输出高频电抗器适配品牌

青岛绿波杰能是运达昌股份旗下的全资子公司，现为运达昌股份HCPC事业群(绿波杰能集团)ES事业处。
青岛绿波杰能自2005年专注于变频器输出高频电抗器的产研，近20年来，已成功服务中航等头部企业1000+家，MLAD-VR-SCH变频器输出高频电抗器累计出货达100000+台。

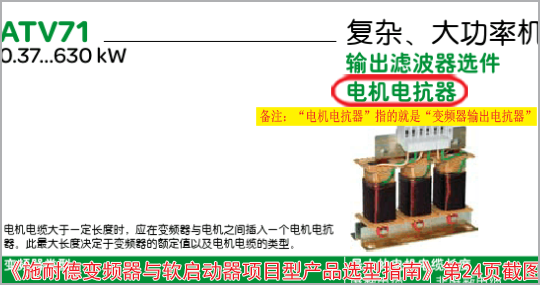

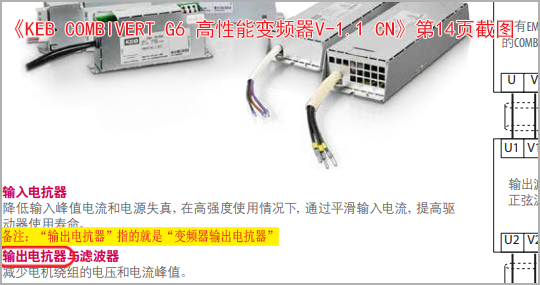

绿波杰能MLAD-VR-SCH变频器输出高频电抗器已和如下品牌的变频器有过较多的成功配套案例，如西门子、ABB、丹佛斯(海利普)、AB(罗克韦尔)、施耐德、艾默生、SEW、伦茨、欧陆、GE、CT、博世力士乐、富士、三菱、安川、欧姆龙、三垦、松下、东芝、东洋、明电舍、LS(LG)、台达、东元(台安)、三碁、爱德利、士林、汇川、英威腾、欧瑞(惠丰)、海利普、森兰、富凌等国内外知名品牌，绿波杰能都有100+的成功配套案例
