谐波治理旗舰 无功补偿先锋——青岛绿波杰能
MLAD-SVGR系列SVG专用电抗器，又名“连接电抗器”，通常用于连接SVG与电网，实现能量的缓冲，同时可减少SVG输出电流中的开关纹波，降低共模干扰。
MLAD-SVGR系列SVG专用电抗器采用0.1mm或0.23mm的优质趋向性硅钢片、高频非晶合金、铁氧体等高频磁性材料，具有损耗低、线性度好、抗高频谐波能力强等诸多特点。
MLAD-SVGR系列SVG专用电抗器有空芯和铁芯两种供客户选择。SVG专用空芯电抗器具有线性度好、无磁饱和、无振动源、噪音低、温升低（≤60K）等特点；SVG专用铁芯电抗器在某段的线性度比铁氧体更好。SVG专用空芯电抗器的缺点是体积比较大，SVG专用铁芯电抗器的缺点是噪声大（铁芯磁滞比铁氧体大）、温度略高（≤65K）。
采用优质取向或高频非晶合金、铁氧体等高频磁性材料
已成功服务台达等30+家SVG产研企业
该产品已累计售出10000+台
款到后3~10天发货(视定单情况而定，以客服回复为准)
额定电压：380~690V
额定容量：30~400Kvar
额定电感：0.1~10mH
载波频率：6~18KHz
结构形式：干式铁芯/空芯
安装位置：在柜体或密闭防爆壳体内（煤矿井下防爆壳体内）
绝缘耐热等级：F级(绝缘耐热温度155℃)
是否支持定制：支持
电抗值的偏差：在工频额定电流下电抗值的偏差为-10~+10%
温度开关动作温度：≤140℃（常闭），安装在线圈中心（正面）风道内
电抗最高点温度：≤130℃
生产基地：青岛/德州/深圳/西安/扬州
绝缘等级：铁芯-绕组 3000VAC/50Hz/5mA/10s无飞弧击穿(工厂测试)
绝缘电阻：≥100MΩ @1000V DC
环境要求：温度：-25℃~+55℃ 湿度：20%~95%（无凝露）海拔高度≤1000m
执行标准：IEEE519/EN50011/IEC61000-4-2/GB/T17626.2/GB924/GB/T14549/GB/T12668.3/Q/QDLBJN002-2015
| 产品图 |

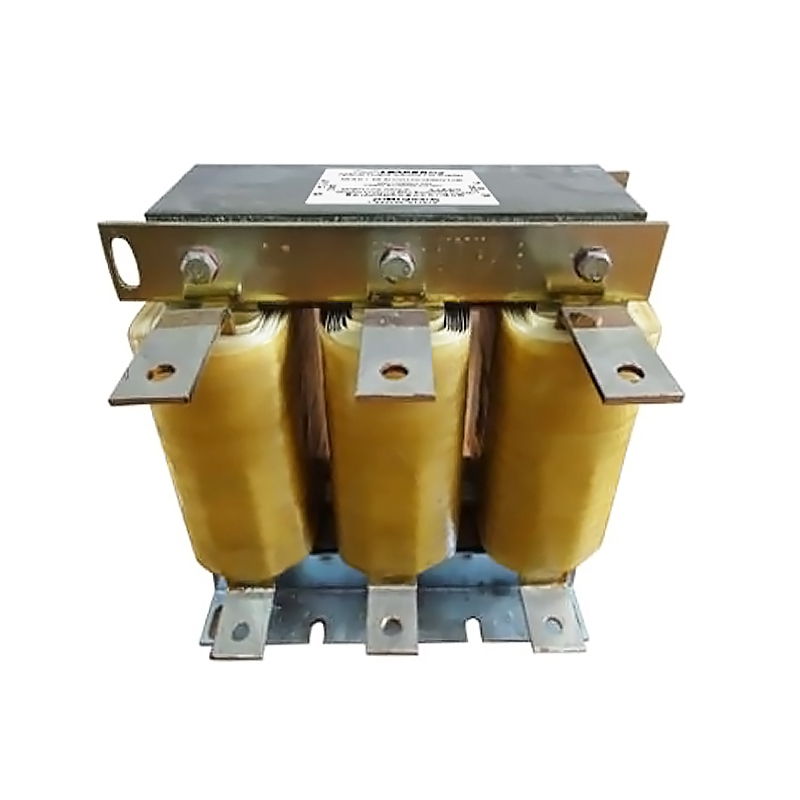

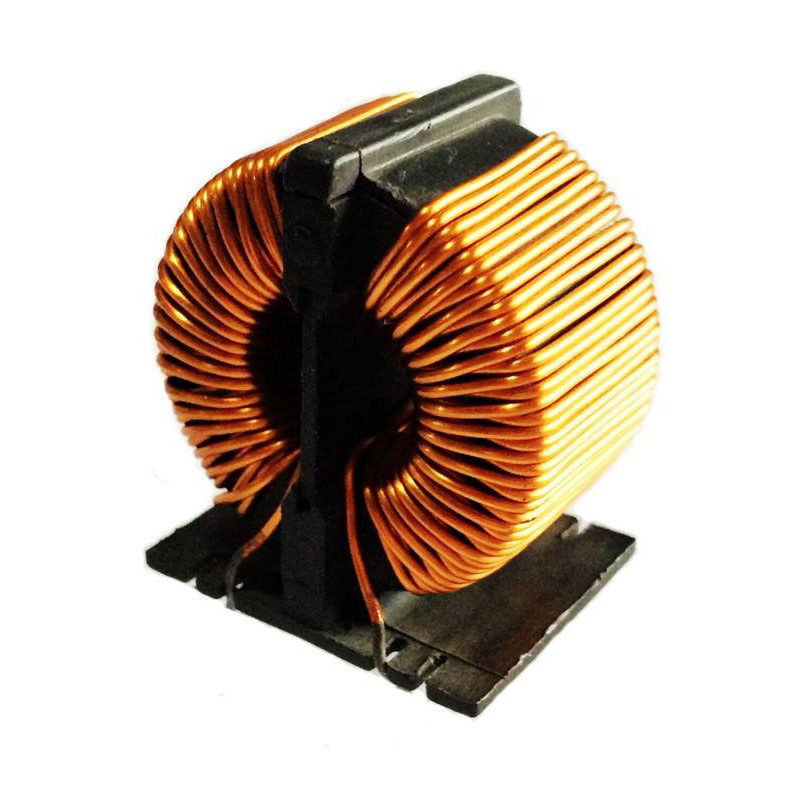

磁环电抗器SVGR-M 滤波电抗器SVGR-S |
载波频率(KHz) | 适配SVG容量(Kvar) | 额定电流(A) | 电感量(mH) | 重量(Kg) | 外观尺寸(mm) | 安装尺寸(mm) |
|---|---|---|---|---|---|---|---|---|
|
MLAD-SVGR-M0030H50 | 6.4 | 30 | 50 | 0.5 | 0.4 | 70*40*70 | 55*30 |
| MLAD-SVGR-M0065H50 | 6.4 | 65 | 100 | 0.5 | 0.8 | 70*55*70 | 55*45 | |
|
MLAD-SVGR-S0065H50 | 6 | 65 | 100 | 0.5 | 15.0 | 170*180*220 | 110*100 |
| MLAD-SVGR-S0100H50 | 6 | 100 | 150 | 0.5 | 22.5 | 220*190*245 | 135*105 | |
| MLAD-SVGR-S0150H50 | 5 | 150 | 230 | 0.5 | 34.5 | 270*210*300 | 150*120 | |
| MLAD-SVGR-S0200H40 | 5 | 200 | 300 | 0.4 | 43.5 | 280*220*375 | 165*130 | |
| MLAD-SVGR-S0300H25 | 5 | 300 | 460 | 0.25 | 56.0 | 280*280*375 | 165*150 | |
| MLAD-SVGR-S0400H20 | 5 | 400 | 600 | 0.2 | 74.5 | 280*290*375 | 165*165 | |
|
MLAD-SVGR-TS0065H13 | 6 | 65 | 100 | 0.13 | 11.1 | 230*150*190 | 110*75 |
| MLAD-SVGR-TS0100H10 | 6 | 100 | 150 | 0.1 | 16.5 | 230*160*220 | 110*85 | |
| MLAD-SVGR-TS0150H10 | 5 | 150 | 230 | 0.1 | 32.0 | 260*185*265 | 140*110 | |
| MLAD-SVGR-TS0200H08 | 5 | 200 | 300 | 0.08 | 48.0 | 300*200*295 | 170*125 | |
| MLAD-SVGR-TS0300H05 | 5 | 300 | 460 | 0.05 | 66.5 | 360*240*375 | 190*125 | |
| MLAD-SVGR-TS0400H04 | 5 | 400 | 600 | 0.04 | 85.5 | 360*260*375 | 190*145 | |
| MLAD-SVGR-TL0065H50 | 6 | 65 | 100 | 0.5 | 45.5 | 300*195*295 | 170*125 | |
| MLAD-SVGR-TL0100H40 | 6 | 100 | 150 | 0.4 | 66.0 | 360*200*375 | 190*125 | |
| MLAD-SVGR-TL0150H40 | 5 | 150 | 230 | 0.4 | 86.0 | 360*240*375 | 190*145 | |
| MLAD-SVGR-TL0200H32 | 5 | 200 | 300 | 0.32 | 121.0 | 430*240*510 | 240*175 | |
| MLAD-SVGR-TL0300H20 | 5 | 300 | 460 | 0.2 | 146.5 | 480*250*535 | 200*170 | |
| MLAD-SVGR-TL0400H16 | 5 | 400 | 600 | 0.16 | 171.0 | 480*280*650 | 200*170 |
备注：
1、限于篇幅，仅列出常用部分，如需完整选型手册，请联系客服客服1531-877-2738(微信同号；邮箱：sales@lvbojieneng.com)；如您有技术问题，请咨询1531-876-1351(微信同号；邮箱：tech@lvbojieneng.com)；
2、MLAD-SR-SR系列SVG专用电抗器的常规交付周期为款到后3~10天，具体交付日期，以绿波杰能客服回复为准；
3、MLAD-SVGR系列SVG专用电抗器的选型必须明确如下参数：额定电压（220V/400V等）、额定容量(Kvar)、电感量(mH)、载波频率（KHz）等参数。
青岛绿波杰能是运达昌股份旗下的全资子公司，现为运达昌股份HCPC事业群(绿波杰能集团)ES事业处。
青岛绿波杰能自2005年专注于SVG专用电抗器的产研，近20年来，已成功服务台达等知名SVG产研企业30+家，MLAD-SVGR专用电抗器累计出货达10000+台。
采用优质取向或高频非晶合金
铁氧体等高频磁性材料
温升较低
一般≤60K
具有损耗更低
线性度更好等特点
采用高频磁性材料
具有更强的抗谐波干扰能力
专门为SVG
量身定制
