谐波治理旗舰 无功补偿先锋——青岛绿波杰能

伺服输入滤波器

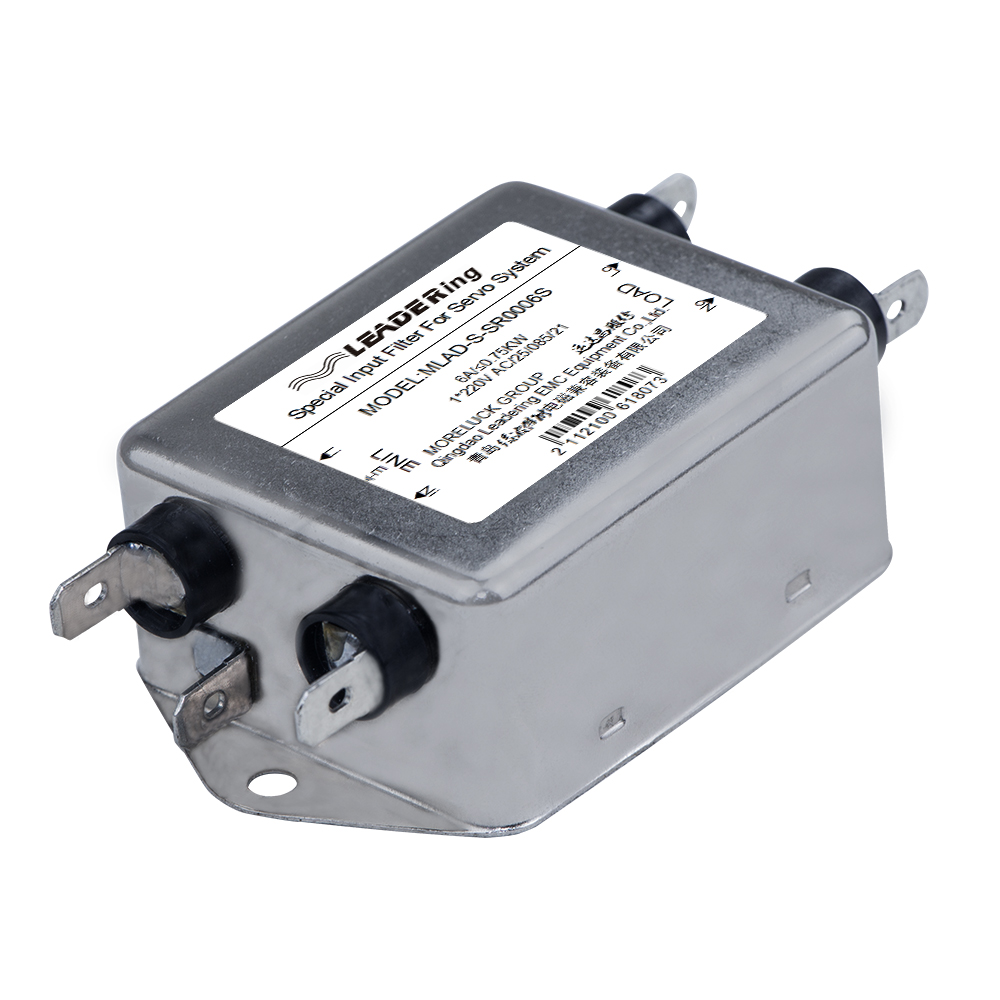

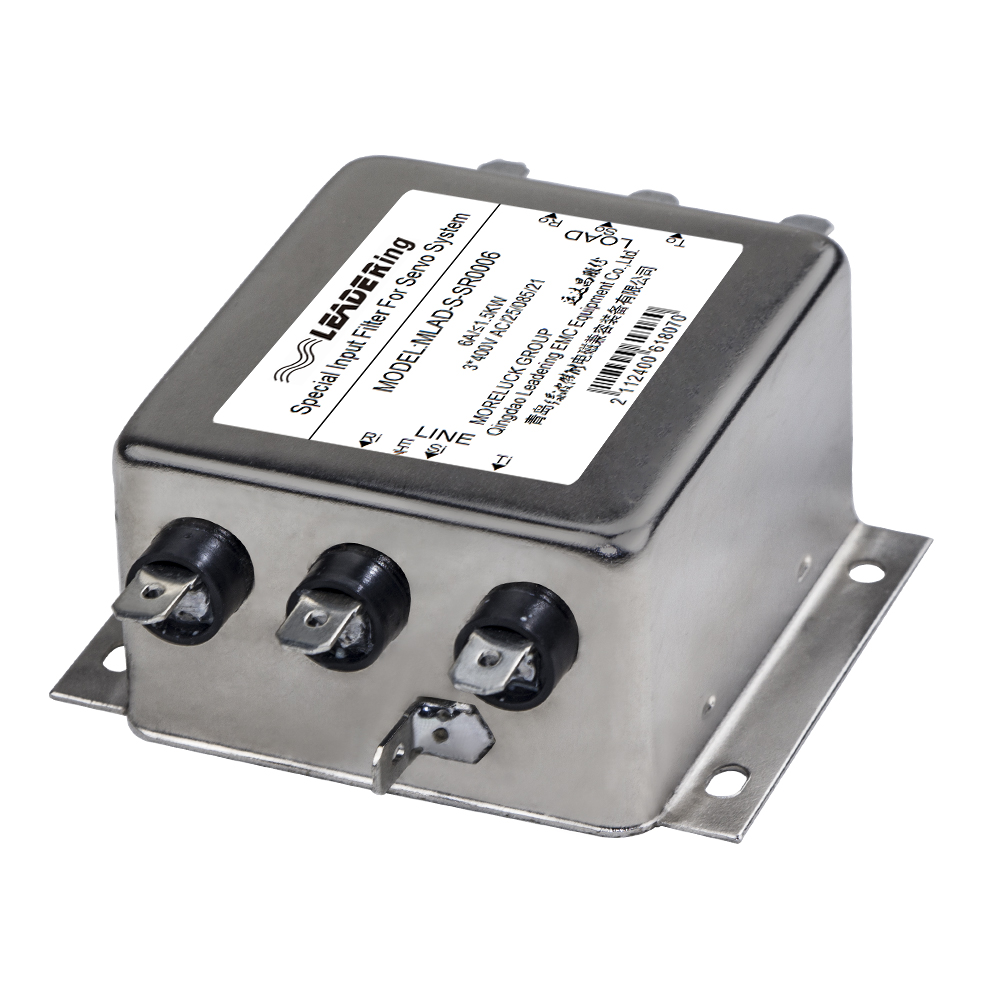

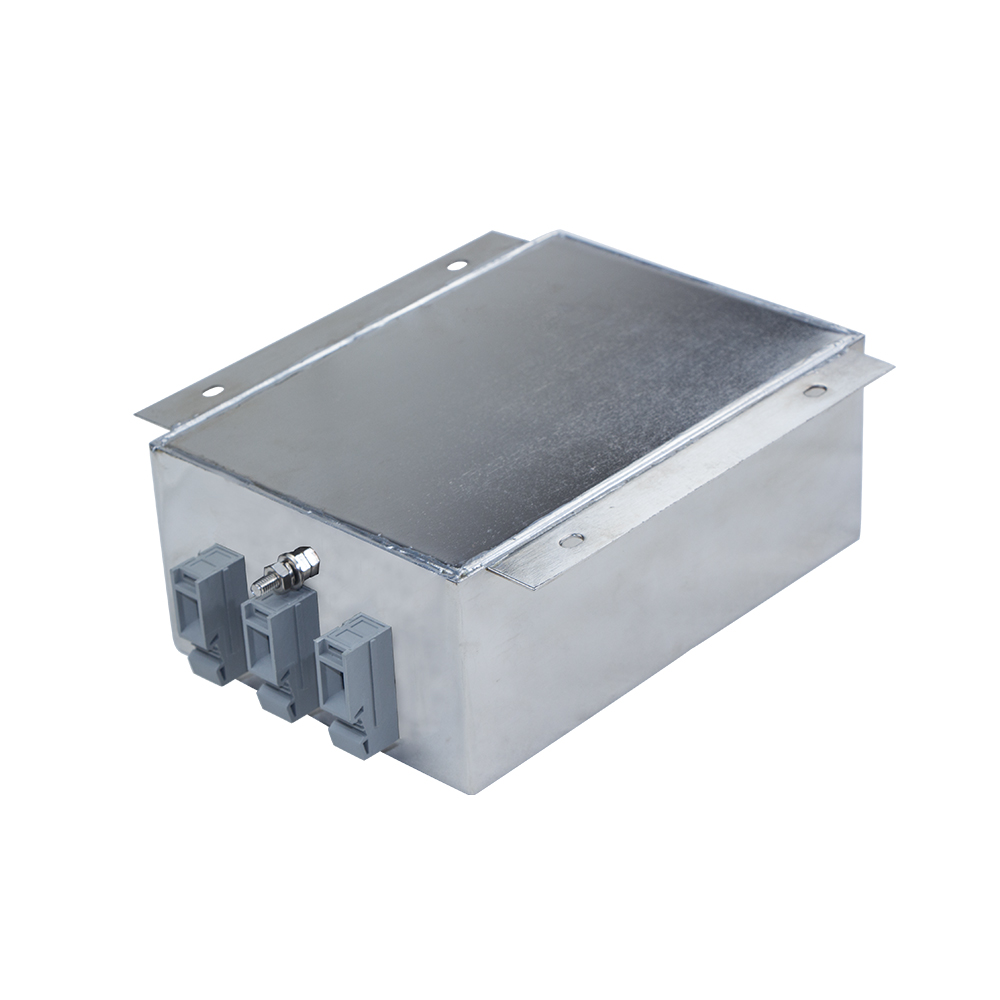

  MLAD-S-SR系列伺服输入滤波器(专利号:ZL 2020 2 0869883.0)是专门为伺服驱动器(控制器/放大器)量身定制的“贴身保镖”,可有效解决电源谐波导致的伺服驱动器(控制器/放大器)误报警、误动作、整流模块频繁损坏等问题,同时,还能够有效解决伺服驱动器(控制器/放大器)在整流过程中产生的谐波干扰它周围的电气元件、仪器仪表、通信、机电设备等问题。
  MLAD-S-SR系列伺服输入滤波器具有干扰问题解决率高、更高的性价比、占用空间小、安装简单、无须维护等特点,并因此而入选诸多国内外知名厂商的采购名录。通过近20年的持续创新,现已服务1000+国内外知名客户,帮助客户解决了10000+谐波干扰及EMC测试通不过等问题,累计产销量1000000+台。

解决伺服整流谐波导致的仪器仪表出现乱码、数值乱跳等问题
解决伺服驱动器谐波导致的漏保等低压电气误动、拒动等问题
解决电源谐波导致的伺服驱动器误报警、误动作、拒动等问题
解决电源谐波导致的伺服驱动器整流模块频繁损坏等问题
解决伺服电源侧谐波导致的通讯异常等问题
抑制伺服驱动器(控制器/放大器)产生的及电源中的高频谐波
抑制共模干扰谐波及差模干扰谐波
抑制传导谐波、耦合谐波及射频谐波
额定电压:100V~480V AC
额定电流:6~400A(可定制)
适配0.1~160KW伺服驱动器(控制器/放大器)
适用于单相/三相三线/三相四线供电的伺服驱动器(控制器/放大器)

专门根据伺服驱动器(控制器/放大器)产生的谐波特点对伺服输入滤波器的架构及参数进行了10+次优化(专利号:ZL 2020 2 0869883.0)
已成功匹配西门子、伦茨、博世力士乐、科比等100+国内外知名品牌的伺服驱动器(控制器/放大器)
已成功帮助客户解决伺服谐波干扰及EMC超标等问题10000+例
已成功服务中航等1000+家头部企业
该产品已累计售出1000000+台
<400A备有1000000+库存,≥400A款到后3~10天发货(视定单情况而定)

可根据客户实际需求量身定制
伺服输入滤波器作用
MLAD-S-SR伺服输入滤波器的主要作用如下

1解决伺服谐波干扰、损坏断路器、漏电保护装置、接触器、热继电器、接地保护装置等电气元件的问题

2解决伺服谐波干扰通信、计算机网络、监控等弱电系统的问题

3解决伺服谐波干扰传感器、温控器等仪器仪表的问题

4解决伺服谐波导致补偿电容器过热、易鼓肚、漏液、爆裂、寿命低等问题

5解决电气设备EMC测试中的传导干扰测试等无法通过的问题,与MLAD-SR-SR伺服输入电抗器配合使用,EMC测试通过几率将增加至≥95%

6解决电网谐波干扰导致的伺服误动、拒动、误报警、整流模块频繁损坏等问题

7解决伺服谐波干扰、损坏LED灯、变频空调、微波炉等照明与家用电器的问题

8提高伺服系统的安全性、稳定性及可靠性

伺服输入滤波器主要参数

电源参数:100V~480V±15% AC 50/60Hz单相/三相三线/三相四线

电流/功率:额定电流:6A~400A(可定制)/适配伺服功率:0.1KW~160KW

滤波频段/效果:10KHz~30MHz/ ≥30%

认证:产品认证:CE/LVD/RoHS

绝缘等级:L-L:1450V AC,1min L-N:1500V DC,1min 无飞弧击穿

绝缘电阻:≥200MΩ @500V DC

环境要求:温度:-25℃~+55℃ 湿度:20%~95%(无凝露)海拔高度≤1000m

执行标准:IEEE519/EN50011/IEC61000-4-2/GB/T17626.2/GB924/GB/T14549/GB/T12668.3/Q/QDLBJN003-2015

伺服输入滤波器快速选型表
产品图 伺服输入滤波器型号 适配伺服功率 额定电流 额定电压 外观尺寸(mm) 安装尺寸(mm)
MLAD-S-SR0006S 0.4KW 6A 220V AC1φ 72*51*30mm 61mm
MLAD-S-SR0010S 0.75KW 10A 220V AC1φ 97*56*45mm 87mm
MLAD-S-SR0020S 1.5KW 20A 220V AC1φ 97*56*45mm 87mm
MLAD-S-SR0030S 2.2KW 30A 220V AC1φ 136*105*42mm 50*95mm
MLAD-S-SR0006-02 1.5KW 6A 220V AC 3φ 110*85*39mm 45*75mm
MLAD-S-SR0010-02 3.7KW 10A 220V AC 3φ 136*105*42mm 50*94mm
MLAD-S-SR0020-02 3.7KW 20A 220V AC 3φ 136*105*42mm 50*94mm
MLAD-S-SR0030-02 5.5KW 30A 220V AC 3φ 165*130*50mm 60*115mm
MLAD-S-SR0006 1.5KW 6A 400V AC 3φ 110*85*39mm 45*75mm
MLAD-S-SR0010 3.7KW 10A 400V AC 3φ 136*105*42mm 50*94mm
MLAD-S-SR0020 7.5KW 20A 400V AC 3φ 136*105*42mm 50*94mm
MLAD-S-SR0030 11KW 30A 400V AC 3φ 165*130*50mm 60*115mm
MLAD-S-SR0040 15KW 40A 400V AC 3φ 190*135*60mm 80*120mm
MLAD-S-SR0050 18.5KW 50A 400V AC 3φ 240*165*80mm 115*145mm
MLAD-S-SR0060 22KW 60A 400V AC 3φ 240*165*80mm 115*145mm
MLAD-S-SR0080 30KW 80A 400V AC 3φ 300*220*100mm 172*195mm
MLAD-S-SR0100 37KW 100A 400V AC 3φ 300*220*100mm 172*195mm
MLAD-S-SR0120 45KW 120A 400V AC 3φ 300*220*100mm 172*195mm
MLAD-S-SR0150 550KW 150A 400V AC 3φ 300*220*100mm 172*195mm
MLAD-S-SR0200 75KW 200A 400V AC 3φ 300*220*100mm 172*195mm
MLAD-S-SR0250 90/93KW 250A 400V AC 3φ 352*185*112mm 325*151mm
MLAD-S-SR0300 110KW 300A 400V AC 3φ 352*185*112mm 325*151mm
MLAD-S-SR0350 132KW 350A 400V AC 3φ 352*185*112mm 325*151mm
MLAD-S-SR0400 160KW 400A 400V AC 3φ 400*248*158mm 240*224mm

备注:

1、限于篇幅,仅列出常用部分,如需完整选型手册,请联系客服1531-877-2738(微信同号;邮箱:sales@lvbojieneng.com);如您有技术问题,请咨询1531-876-1351(微信同号;邮箱:tech@lvbojieneng.com);
2、MLAD-S-SR系列伺服输入滤波器的常规交付周期:<400A,现货;≥400A,款到后3~10天;具体交付日期,以绿波杰能客服回复为准;
3、MLAD-S-SR伺服输入滤波器有英式接线端子、欧式接线端子、书本型等可供客户选择,如有需要,请直接联系青岛绿波杰能客服;
4、MLAD-S-SR伺服输入滤波器的选型必须明确如下参数:电源类型(单相/三相)、额定电压(220V/400V等)、额定功率/电流(KW/A)。另外,伺服输入滤波器的额定电流必须≥伺服电机的实际工作电流×(1.2~1.5),否则,伺服输入滤波器将面临因过流而失效的风险;如伺服驱动器(控制器/放大器)与伺服电机的电流不一致时,以伺服电机的实际工作电流为准;
5、如果您需要脉冲抑制功能,请在定货前向客服说明。

伺服输入滤波器适配品牌

青岛绿波杰能是运达昌股份旗下的全资子公司,现为运达昌股份HCPC事业群(绿波杰能集团)ES事业处。
青岛绿波杰能自2005年专注于伺服输入滤波器的产研,近20年来,已成功服务中航等头部企业1000+家,MLAD-S-SR伺服输入滤波器累计出货达1000000+台。
绿波杰能MLAD-S-SR伺服输入滤波器已和如下品牌的伺服有过较多的成功配套案例,如西门子、伦茨、博世力士乐、科比、AMK、罗克韦尔(AB)、派克、葆德、丹纳赫、三菱、安川、松下、三洋、富士、日立、LG(LS)、台达、东元(台安)、和利时、埃斯顿、时光、珠海运控、星辰伺服、步进科技等国内外知名品牌,绿波杰能都有100+的成功配套案例

包括但不仅限于以上品牌,绿波杰能都有100+的成功配套案例
伺服输入滤波器产品特点

青岛绿波杰能是运达昌股份旗下的全资子公司,现为运达昌股份HCPC事业群(绿波杰能集团)ES事业处。
青岛绿波杰能自2005年专注于伺服输入滤波器的产研,近20年来,已成功服务中航等头部企业1000+家,MLAD-S-SR伺服输入滤波器累计出货达1000000+台。

滤波效果更好

可解决≥95%的伺服谐波干扰问题
(据绿波杰能近20年的不完全统计)

1
可以替代国外品牌滤波器

可替代国内外伺服厂家
所提供(OEM)的伺服输入滤波器

2
滤波频带更宽

有效抑制10KHz~30MHz
频带内的谐波

3
品质更高

出厂不良率
≤100ppm(≤1‱)

4
滤波效能更高

可抑制≥30%的谐波
(背景THD≤5%)

5
知名品牌器件

采用经严苛检验的知
名品牌元器件

6
伺服整流谐波的危害
1、对漏保、断路器等电气元件的危害

伺服整流谐波会干扰、损坏断路器、漏电保护装置、接触器、热继电器、接地保护装置等电气元件,导致它们出现过热、失灵、误动作、频繁损坏等问题

2、对通信、计算机网络、监控等弱电系统的的危害

伺服整流谐波会干扰通信线路及I/O,导致电话出现杂音、中断等;网络时断时续、速度变慢、通讯错误等;监控屏幕出现雪花、条纹等问题

3、对传感器、温控器等仪器仪表的的危害

伺服整流谐波会干扰传感器、温控器等仪器仪表,导致它们出现显示数值频繁波动、显示数值不准确等问题

4、对电容器等的危害

伺服整流谐波会导致电容器出现过热、易鼓肚、漏液、爆裂等问题,降低电容器的使用寿命

5、对照明、家用电器的危害

伺服谐波会干扰、损坏照明、家用电器等,如LED灯、变频空调、微波炉等,造成LED灯、变频空调频繁损坏,微波炉无法正常工作等问题

6、对变压器的危害

伺服整流产生的谐波会进入变压器,造成变压器过热,甚至烧毁变压器;影响变压器的绝缘能力;降低变压器的带载能力;伺服谐波还会导致变压器产生噪声

4、对电容器等的危害

伺服整流谐波会导致电容器出现过热、易鼓肚、漏液、爆裂等问题,降低电容器的使用寿命

5、对照明、家用电器的危害

伺服谐波会干扰、损坏照明、家用电器等,如LED灯、变频空调、微波炉等,造成LED灯、变频空调频繁损坏,微波炉无法正常工作等问题

6、对变压器的危害

伺服整流产生的谐波会进入变压器,造成变压器过热,甚至烧毁变压器;影响变压器的绝缘能力;降低变压器的带载能力;伺服谐波还会导致变压器产生噪声

伺服厂家如是说
伺服输入滤波器应用效果实例

查看更多+

客户如是说

专业的事,还是要交给专业的人来……

用青岛绿波杰能自主产研的MLAD-S-SR系列伺服专用输入滤波器,成功帮我们预防了伺服驱动器输入端的高频谐波导致的电磁谐波干扰问题,保证了我们的设备的正常、稳定、可靠运行,让我们在三个竞争对手中脱颖而出,帮我们拿到了一个大批量定单……

陈部长客户归属地:安徽凤阳

谐波再牛,也没有绿波杰能牛!

青岛绿波杰能给我们推荐了MLAD-S-SR0050型18.5KW伺服专用输入滤波器和MLAD-S-SR0030型11KW伺服专用输入滤波器,顺利解决了我们所遇到的只要18.5KW的伺服转起来,即使不给11KW的伺服使能信号,它也会慢悠悠的自动转起来的问题,我同事看到这种结果后,悠悠的来了一句:谐波再牛,也没有青岛绿波杰能牛!

丁生客户归属地:江苏无锡

国产替代进口,青岛绿波杰能更完美

我们用青岛绿波杰能的MLAD-S-SR0020伺服专用输入滤波器完美替代了AB原厂的伺服输入滤波器,照样可以解决伺服电机走位不准的问题,而且,货期更短,价格更优,可以这么说:用青岛绿波杰能自主产研的伺服专用输入滤波器替代国外的滤波器,青岛绿波杰能更完美。

武章文客户归属地:陕西西安

老板说,青岛绿波杰能是我们定单的守护神!

青岛绿波杰能自主产研的MLAD-V-SR0006变频器专用输入滤波器、MLAD-V-SC0006变频器专用输出滤波器、MLAD-S-SR0006伺服专用输入滤波器、MLAD-S-SC0006伺服专用输出滤波器。帮我们的包装机械解决了定位不准,变频器、伺服偶尔还会报警过电流、过电压等问题,让我们的包装机械定单得以顺利交付,谢谢青岛绿波杰能!

丁如铁客户归属地:河南郑州

传感器老实了

青岛绿波杰能MLAD-S-SR0010S伺服专用输入滤波器帮我们解决了台达伺服干扰传感器的问题,经过近三个月的验证,传感器一直工作稳定。

龚生客户归属地:浙江嘉兴

电脑屏幕不闪了,键盘、鼠标也好用了!

青岛绿波杰能用MLAD-S-SR0006S伺服专用输入滤波器,以及MLAD-SR-SR0006V9S伺服专用输入电抗器把我们的数控设备的电脑屏幕闪烁,键盘、鼠标失灵的问题,给彻底解决了。经过三个多月的验证,以前偶然出现的电脑屏幕闪烁,键盘、鼠标失灵等问题,再也没有出现过,幸亏选择了青岛绿波杰能。

门宁客户归属地:河南新乡

轻松治愈伺服多动症,就靠伺服输入滤波器

真的有点儿难以置信,MLAD-S-SR伺服输入滤波器,轻松搞定了伺服的多动症,牛!绿波杰能推荐我们安装的MLAD-S-SR伺服输入滤波器,解决了电源谐波导致的伺服驱动器“多动症”。

朴经理客户归属地:吉林

伺服输入滤波器,专治伺服的各种不服

MLAD-S-SR伺服输入滤波器,专治伺服的各种不服,不管您信不信,反正我是信了。绿波杰能MLAD-S-SR伺服输入滤波器,成功帮我们搞定了焊机导致的伺服误报警、误动作、频繁损坏等问题。

刘总客户归属地:大连

伺服输入滤波器救了机器人

绿波杰能自主研发、生产的伺服输入滤波器及伺服输入电抗器,成功帮我们解决了伺服谐波干扰PLC与编码器之间的信号传输干扰问题,让我们的机器人如期交付给了客服,并得到了客户的高度评价……

臧经理客户归属地:福建
