谐波治理旗舰 无功补偿先锋——青岛绿波杰能

伺服输出滤波器

  MLAD-S-SC系列伺服输出滤波器能够有效抑制伺服驱动器(控制器/放大器)在逆变过程中产生的谐波,解决伺服电机因伺服逆变谐波导致的啸叫、震动、过热、绝缘老化加速、绝缘频繁击穿等问题,保护伺服电机,延长伺服电机的使用寿命;同时,还能够有效解决伺服逆变谐波干扰它周围的敏感机电设备、仪器仪表、通讯等问题,保证伺服系统能够安全、稳定、可靠的运行。
  绿波杰能现有数十名熟练的产业工人,专门负责MLAD-S-SC系列伺服输出滤波器的生产,再加上绿波杰能采用的知名品牌的元器件,出厂全检等举措,为绿波杰能MLAD-S-SC系列伺服输出滤波器的产品品质保驾护航,正是因为青岛绿波杰能的诸方面努力,让MLAD-S-SC伺服输出滤波器获得了越来越多的客户的信赖与厚爱。
  绿波杰能自2005年开始专注于伺服输出滤波器的研发、生产及销售,近20年来,已经成功帮助1000余家伺服用户解决了10000余例的伺服谐波干扰问题,在伺服谐波治理方面,积累了较为丰富的经验,并将这些经验持续融入伺服输出滤波器的研发与生产,这也是绿波杰能MLAD-S-SC系列伺服输出滤波器得到广大新老客户认可的根本原因。

解决伺服谐波干扰它周围的温控表等仪器仪表的问题
解决因谐波导致的伺服电机过热、振动、啸叫等问题
解决因伺服谐波引起的伺服电机绝缘老化加速、绝缘频繁被击穿等伺服电机损坏问题
抑制伺服驱动器(控制器/放大器)逆变过程中产生的高频电磁谐波
解决伺服电磁谐波干扰通讯等问题
抑制共模干扰谐波及差模干扰谐波
抑制传导谐波、耦合谐波及射频谐波
适用于单相/三相三线/三相四线供电的伺服
额定电压:100V~480V AC
额定电流:6~400A(可定制)
适配0.1~160KW伺服驱动器(控制器/放大器)

专门根据伺服驱动器(控制器/放大器)产生的谐波特点对伺服输出滤波器的架构及参数进行了10+次优化
已成功匹配西门子、伦茨、博世力士乐、科比等100+国内外知名品牌的伺服驱动器(控制器/放大器)
已成功帮助客户解决伺服谐波干扰问题10000+例
已成功服务中航等1000+家头部企业
该产品已累计售出1000000+台
<400A备有1000000+库存,≥400A款到后3~10天发货(视定单情况而定)

可根据客户实际需求量身定制
伺服输出滤波器作用
MLAD-S-SC伺服输出滤波器的主要作用如下

1解决伺服逆变谐波导致的伺服电机过热、振动、啸叫,伺服电机绝缘老化加速、频繁被击穿,伺服电机轴承出现麻点、破裂,伺服电机出力轴温度过高等问题

2解决伺服谐波干扰通信、计算机网络、监控等弱电系统的问题

3解决伺服谐波干扰传感器、温控器等仪器仪表的问题

4解决伺服谐波干扰断路器、漏电保护装置、接触器、热继电器、接地保护装置等电气保护元件的问题

5解决伺服谐波导致的电线电缆过热、绝缘老化加速、着火、燃烧等问题

6保护伺服电机及其周围的敏感用电设备,提高伺服系统的安全性、稳定性及可靠性

伺服输出滤波器主要参数

电源参数:100V~480V±15% AC 50/60Hz单相/三相三线/三相四线

电流/功率:额定电流:6A~400A(可定制)/适配伺服功率:0.1KW~160KW

滤波频段/效果:10KHz~30MHz/ ≥30%

产品认证:CE/LVD/RoHS

绝缘等级:L-L:1450V AC,1min L-N:1500V DC,1min 无飞弧击穿

绝缘电阻:≥200MΩ @500V DC

环境要求:温度:-25℃~+55℃ 湿度:20%~95%(无凝露)海拔高度≤1000m

执行标准:IEEE519/EN50011/IEC61000-4-2/GB/T17626.2/GB924/GB/T14549/GB/T12668.3/Q/QDLBJN003-2015

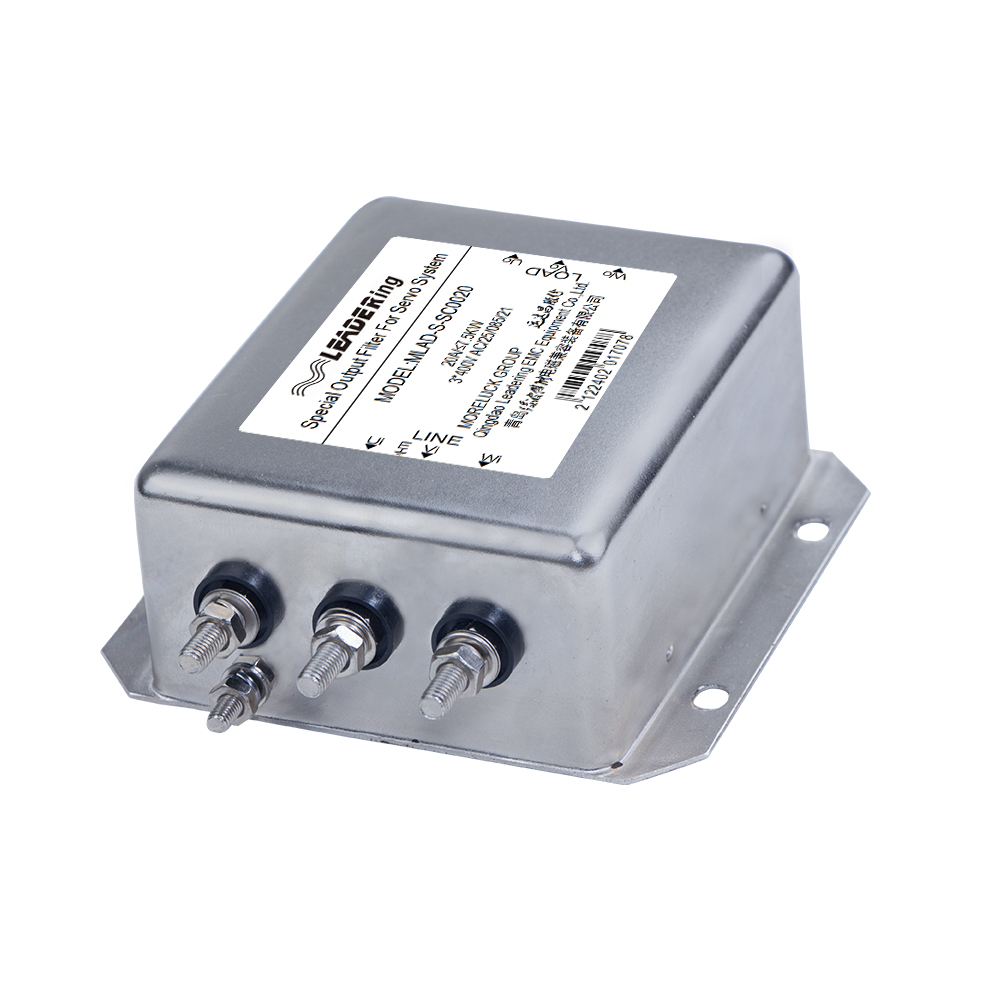

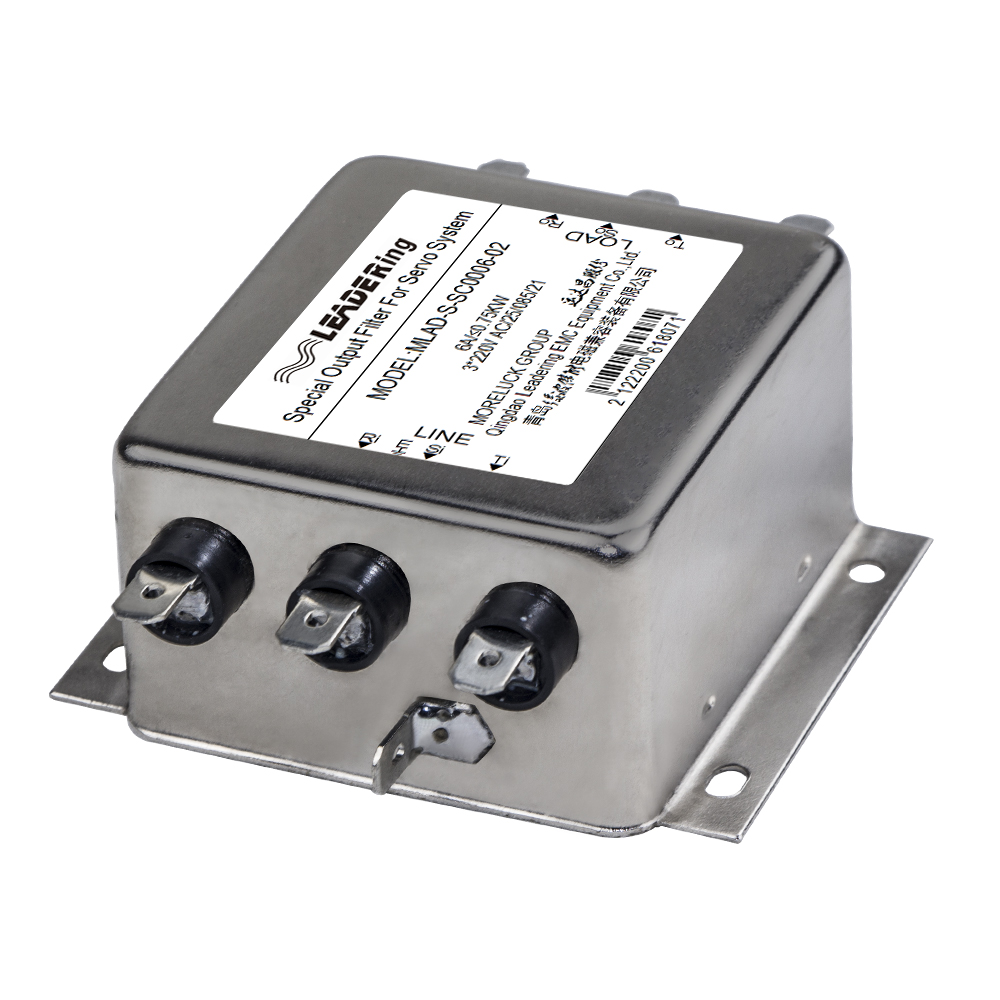

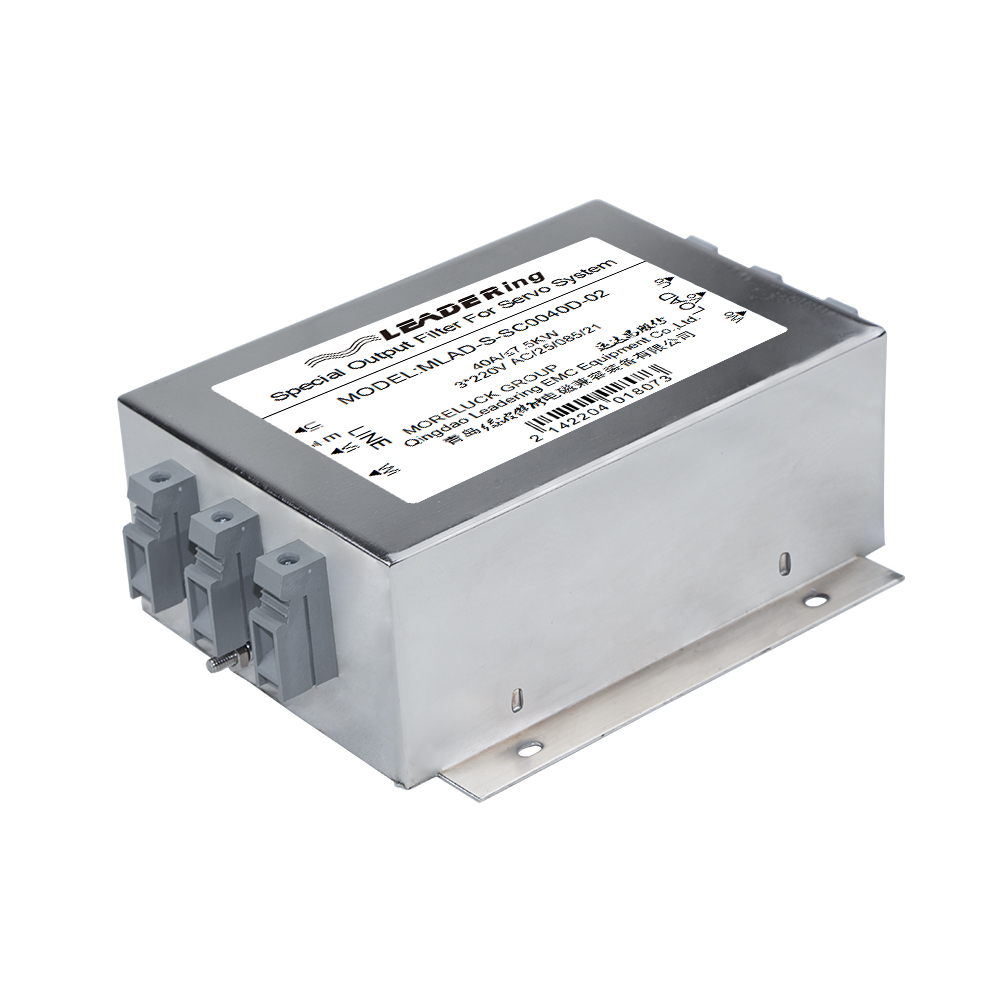

伺服输出滤波器快速选型表
产品图 伺服输出滤波器型号 适配伺服功率 额定电流 额定电压 外观尺寸(mm) 安装尺寸(mm)
MLAD-S-SC0006-02 1.5KW 6A 220V AC 3φ 110*85*39mm 45*75mm
MLAD-S-SC0010-02 2.2KW 10A 220V AC 3φ 136*105*42mm 50*94mm
MLAD-S-SC0020-02 3.7KW 20A 220V AC 3φ 136*105*42mm 50*94mm
MLAD-S-SC0030-02 5.5KW 30A 220V AC 3φ 165*130*50mm 60*115mm
MLAD-S-SC0006 1.5KW 6A 400V AC 3φ 110*85*39mm 45*75mm
MLAD-S-SC0010 3.7KW 10A 400V AC 3φ 136*105*42mm 50*94mm
MLAD-S-SC0020 7.5KW 20A 400V AC 3φ 136*105*42mm 50*94mm
MLAD-S-SC0030 11KW 30A 400V AC 3φ 165*130*50mm 60*115mm
MLAD-S-SC0040 15KW 40A 400V AC 3φ 190*135*60mm 80*120mm
MLAD-S-SC0050 18.5KW 50A 400V AC 3φ 240*165*80mm 115*145mm
MLAD-S-SC0060 22KW 60A 400V AC 3φ 240*165*80mm 115*145mm
MLAD-S-SC0080 30KW 80A 400V AC 3φ 300*220*100mm 172*195mm
MLAD-S-SC0100 37KW 100A 400V AC 3φ 300*220*100mm 172*195mm
MLAD-S-SC0120 45KW 120A 400V AC 3φ 300*220*100mm 172*195mm
MLAD-S-SC0150 55KW 150A 400V AC 3φ 300*220*100mm 172*195mm
MLAD-S-SC0200 75KW 200A 400V AC 3φ 300*220*100mm 172*195mm
MLAD-S-SC0250 90/93KW 250A 400V AC 3φ 352*185*112mm 325*151mm
MLAD-S-SC0300 110KW 300A 400V AC 3φ 352*185*112mm 325*151mm
MLAD-S-SC0350 132KW 350A 400V AC 3φ 352*185*112mm 325*151mm
MLAD-S-SC0400 160KW 400A 400V AC 3φ 400*248*158mm 240*224mm

备注:

1、限于篇幅,仅列出常用部分,如需完整选型手册,请联系客服1531-877-2738(微信同号;邮箱:sales@lvbojieneng.com);如您有技术问题,请咨询1531-876-1351(微信同号;邮箱:tech@lvbojieneng.com);
2、MLAD-S-SC系列伺服输出滤波器的常规交付周期:<400A,现货;≥400A,款到后3~10天;具体交付日期,以绿波杰能客服回复为准;
3、MLAD-S-SC伺服输出滤波器有英式接线端子、欧式接线端子、书本型等可供客户选择,如有需要,请直接联系青岛绿波杰能客服;
4、MLAD-S-SC伺服输出滤波器的选型必须明确如下参数:电源类型(单相/三相)、额定电压(220V/400V等)、额定功率/电流(KW/A)。另外,伺服输出滤波器的额定电流必须≥伺服电机实际工作电流×(1.2~1.5),否则,伺服输出滤波器将面临因过流而失效的风险;如伺服驱动器(控制器/放大器)与伺服电机的功率不一致时,以伺服电机的额定电流为准。

伺服输出滤波器产品特点

青岛绿波杰能是运达昌股份旗下的全资子公司,现为运达昌股份HCPC事业群(绿波杰能集团)ES事业处。
青岛绿波杰能自2005年专注于伺服输出滤波器的产研,近20年来,已成功服务中航等头部企业1000+家,MLAD-S-SC伺服输出滤波器累计出货达1000000+台。

滤波效果更好

可解决≥95%的伺服谐波干扰问题
(据绿波杰能近20年的不完全统计)

1
滤波效能更高

可抑制≥30%的谐波
(背景THD≤5%)

2
可以替代国内外品牌滤波器

可以替代国内外伺服厂家
所提供(OEM)的伺服输出滤波器

3
知名品牌器件

采用经严苛检验的知
名品牌元器件

4
品质更高

出厂不良率
≤100ppm

5
滤波频带更宽

有效抑制10KHz~30MHz
频带内的谐波

6
伺服输出滤波器适配品牌

青岛绿波杰能是运达昌股份旗下的全资子公司,现为运达昌股份HCPC事业群(绿波杰能集团)ES事业处。
青岛绿波杰能自2005年专注于伺服输出滤波器的产研,近20年来,已成功服务中航等头部企业1000+家,MLAD-S-SC伺服输出滤波器累计出货达1000000+台。
绿波杰能MLAD-S-SC伺服输出滤波器已和如下品牌的伺服有过较多的成功配套案例,如西门子、伦茨、博世力士乐、科比、AMK、罗克韦尔(AB)、派克、葆德、丹纳赫、三菱、安川、松下、三洋、富士、日立、LG(LS)、台达、东元(台安)、和利时、埃斯顿、时光、珠海运控、星辰伺服、步进科技等国内外知名品牌,绿波杰能都有100+的成功配套案例

包括但不仅限于以上品牌,绿波杰能都有100+的成功配套案例
伺服逆变谐波的危害
1、对伺服电机的危害

伺服逆变过程中产生的谐波会导致伺服电机出现过热、振动、啸叫等问题;导致伺服电机的绝缘老化加速以及伺服电机绝缘被频繁击穿等问题;导致伺服电机的轴承出现麻点、破裂以及伺服电机出力轴温度过高等问题

2、对通信、计算机网络、监控等弱电系统的的危害

伺服逆变谐波会干扰通信线路及I/O,导致电话出现杂音、中断等;网络时断时续、速度变慢、通讯错误等;监控屏幕出现雪花、条纹等问题

3、对传感器、温控器等仪器仪表的的危害

伺服逆变谐波会干扰传感器、温控器等仪器仪表,导致它们出现显示数值频繁波动、显示数值不准确等问题

4、对漏保、断路器等电气元件的危害

伺服逆变谐波会干扰断路器、漏电保护装置、接触器、热继电器、接地保护装置等电气保护元件,导致它们出现过热、失灵、误动作等问题

5、对电线电缆的危害

伺服逆变过程中产生的谐波,会导致电线电缆过热、绝缘老化加速、损坏;导致线间短路和接地故障,引起电气火灾和人身电击事故

6、伺服逆变谐波对人体的危害

伺服逆变过程中产生的谐波会以电磁辐射的方式直接影响人的脑磁场与心磁场

4、对漏保、断路器等电气元件的危害

伺服逆变谐波会干扰断路器、漏电保护装置、接触器、热继电器、接地保护装置等电气保护元件,导致它们出现过热、失灵、误动作、频繁损坏等问题

5、对电线电缆的危害

伺服逆变过程中产生的谐波,会导致电线电缆过热、绝缘老化加速、损坏;导致线间短路和接地故障,引起电气火灾和人身电击事故

6、伺服逆变谐波对人体的危害

伺服逆变过程中产生的谐波会以电磁辐射的方式直接影响人的脑磁场与心磁场

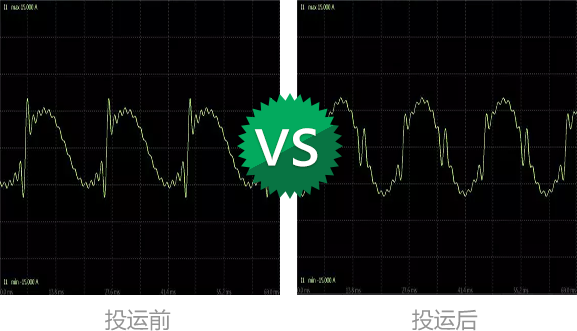

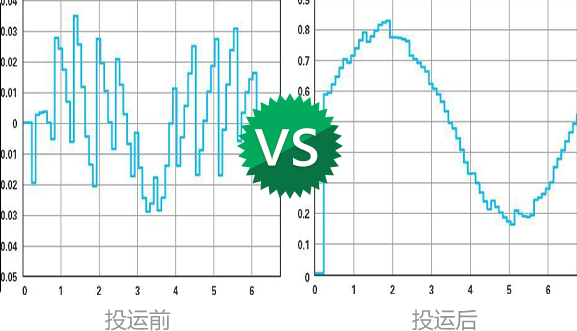

伺服输出滤波器应用效果实例

查看更多+

客户如是说

预防伺服驱动器谐波干扰问题,还是青岛绿波杰能更靠谱……

用青岛绿波杰能自主产研的MLAD-S-SC系列伺服专用输出滤波器,成功帮我们预防了伺服驱动器输出端的高频谐波导致的电磁谐波干扰问题,保证了我们的设备的正常、稳定、可靠运行,让我们在三个竞争对手中脱颖而出,帮我们拿到了一个大批量定单……

陈部长客户归属地:安徽凤阳

化干扰于无形,就找绿波杰能!

化干扰于无形,就找青岛绿波杰能!青岛绿波杰能,成功帮助我们解决了头疼已久的伺服驱动器干扰通信的问题。花钱不多,效果却是杠杠的……

文经理客户归属地:甘肃

伺服电机噪声,用MLAD-S-SC伺服输出滤波器就够了!

伺服电机噪音,用MLAD-S-SC伺服输出滤波器,就够了。之前,看到同行在用MLAD-S-SC伺服输出滤波器,当时还嘲笑人家,因为觉得没啥子用。现在想想,自己当初真够傻的,如果早跟同行学,可以少丢好几个定单!

朱助理客户归属地:广东

几百块钱,“器”到“病”除

有好多人问题是如何解决我们所遇到的伺服谐波干扰光电传感器、I/O等问题的,他们根本就想不到,我们就是因为加了绿波杰能生产的MLAD-S-SC伺服滤波器及MLAD-S-SC伺服输出电抗器,几百块钱,器到病除!

王工客户归属地:安徽
