谐波治理旗舰无功补偿先锋——青岛绿波杰能

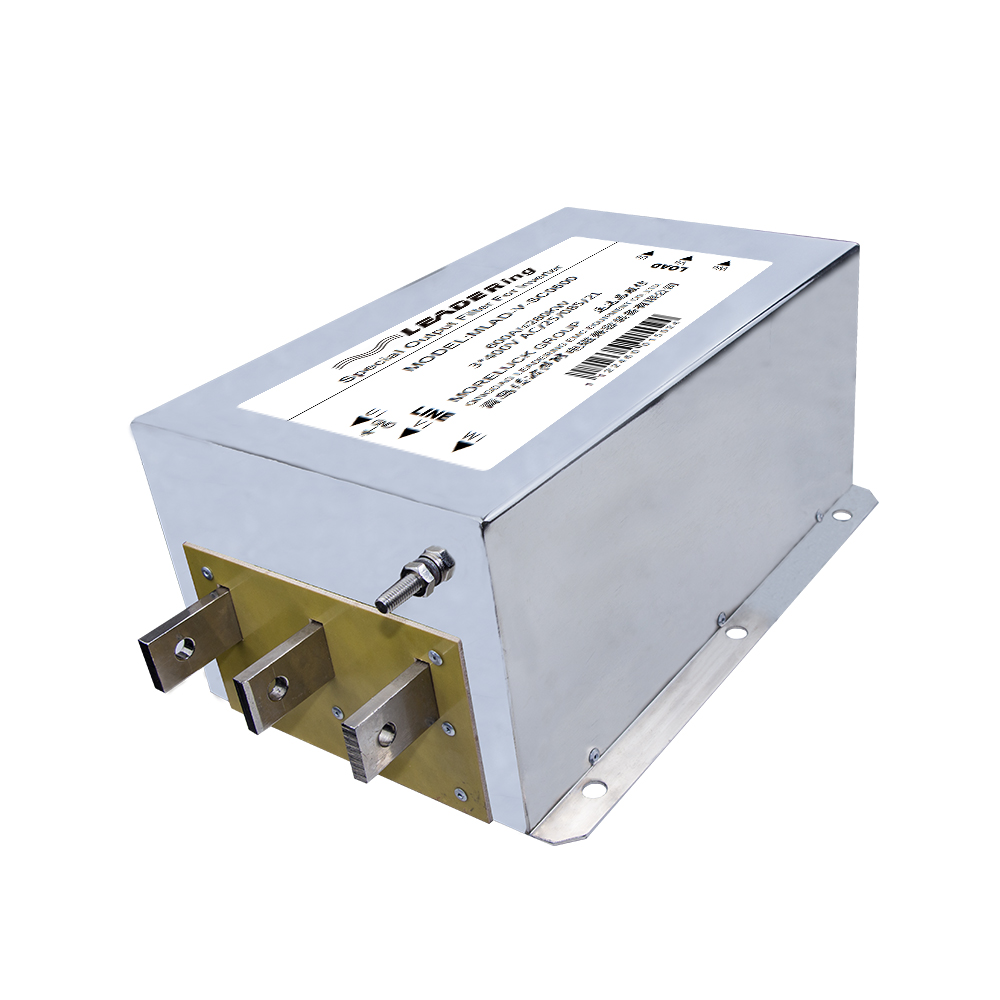

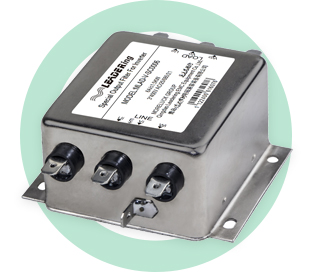

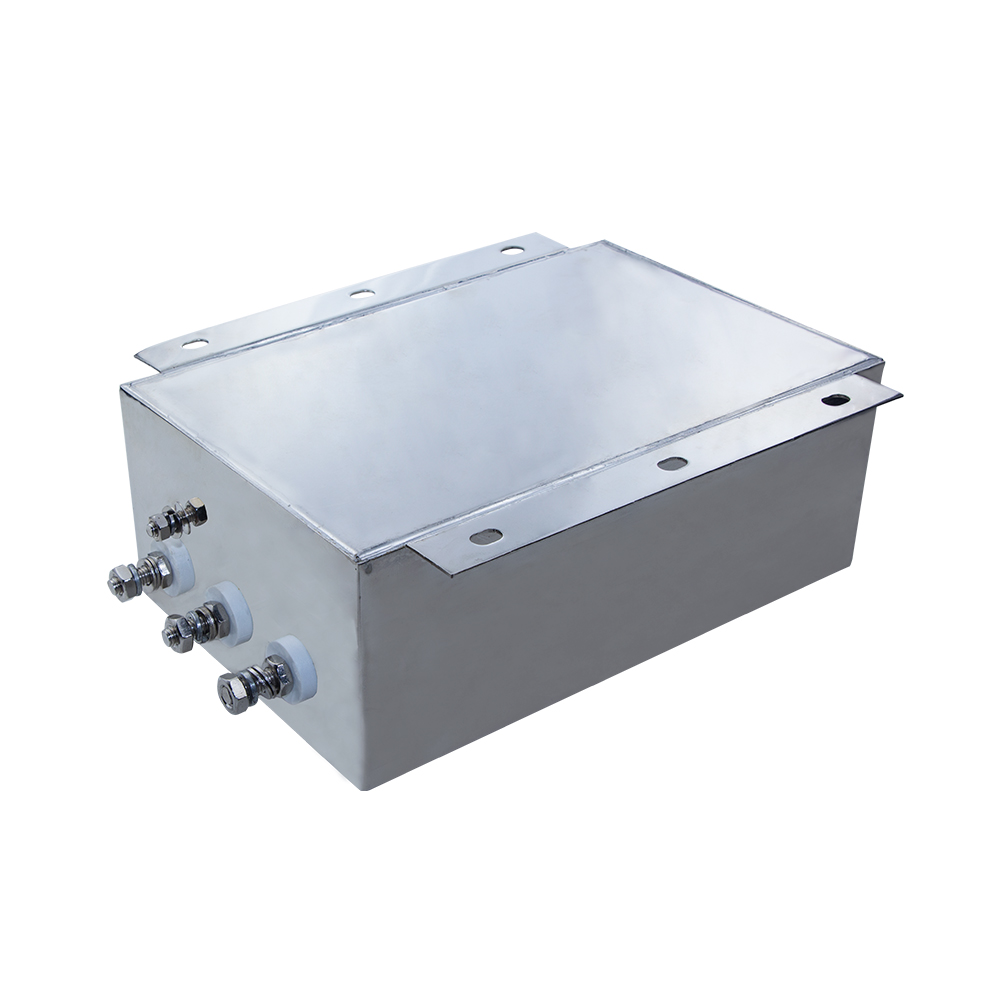

变频器输入滤波器

MLAD-V-SR系列变频器输入滤波器，能够有效抑制变频器在整流环节产生的谐波，防止其注入电网，有效解决变频器整流谐波干扰电网中的用电设备等问题；与此同时，MLAD-V-SR系列变频器输入滤波器还能够有效阻止电网中的谐波，防止其进入变频器，有效解决变频器因电源谐波导致的误报警、误动作、拒动以及整流模块频繁损坏等问题，是名副其实的“双滤王”。
MLAD-V-SR系列变频器输入滤波器，自2005年推向市场以来，其电路架构已优化10+次，一直坚持选用知名品牌的元器件，坚持出厂全检，这些举措保证了MLAD-V-SR变频器输入滤波器的高滤波效能及高品质，让青岛绿波杰能收获了越来越多的客户的认可，产品远销美国、澳洲、越南、印度等30多个国家及地区。

有效解决变频器整流谐波干扰温控器等仪器仪表的问题

有效解决变频器谐波导致漏保等低压电气误动、拒动等问题

有效解决变频器谐波导致传感器等工作紊乱的问题

有效解决电网谐波导致变频器误报警、误动、拒动等问题

有效解决电网谐波导致的变频器整流模块频繁损坏等问题

抑制变频器产生的及电网中的高频谐波

抑制共模谐波及差模谐波

抑制传导干扰、耦合干扰及射频干扰

适用于单相/三相三线/三相四线供电的变频器

额定电压：100V~1200V AC

额定电流：6~1600A(可定制)

适配0.1~1000KW变频器

专门根据变频器产生的谐波特点对变频器输入滤波器的架构及参数进行了10+次优化
已成功匹配西门子、ABB、丹佛斯、安川等100+国内外知名品牌的变频器
已成功帮助客户解决变频器谐波干扰及EMC超标等问题10000+例
已成功服务中航等1000+家头部企业
该产品已累计售出1000000+台
＜400A备有1000000+库存，≥400A款到后3~10天发货(视定单情况而定)

可根据客户实际需求量身定制

变频器输入滤波器作用

MLAD-V-SR变频器输入滤波器的主要作用如下

1解决变频器谐波干扰、损坏断路器、漏电保护装置、接触器、热继电器、接地保护装置等电气保护元件的问题

2解决变频器谐波干扰通信、计算机网络、监控等弱电系统的问题

3解决变频器谐波干扰传感器、温控器等仪器仪表的问题

4解决变频器谐波导致补偿电容器过热、易鼓肚、漏液、爆裂、寿命低等问题

5解决电气设备EMC测试中的传导干扰测试等无法通过的问题，与MLAD-VR-SR变频器输入电抗器配合使用，EMC测试通过几率将增加至≥95%

6解决电网谐波干扰导致的变频器误动、拒动、误报警、整流模块频繁损坏等问题

7解决变频器谐波干扰、损坏LED灯、变频空调、微波炉等照明与家用电器的问题

8提高变频系统的安全性、稳定性及可靠性

变频器输入滤波器主要参数

电源参数：100V~1200V±15% AC 50/60Hz 1P/3P3W/3P4W

电流/功率：额定电流：6A~1600A(可定制)/适配变频器功率：0.1KW~1000KW

滤波频段/效果：10KHz~30MHz/ ≥30%

产品认证：CE/LVD/RoHS

绝缘等级：L-L：1450V AC，1min L-N：1500V DC，1min 无飞弧击穿

绝缘电阻：≥200MΩ @500V DC

环境要求：温度：-25℃~+55℃ 湿度：20%~95%（无凝露）海拔高度≤1000m

执行标准：IEEE519/EN50011/IEC61000-4-2/GB/T17626.2/GB924/GB/T14549/GB/T12668.3/Q/QDLBJN001-2015

变频器输入滤波器快速选型表

变频器输入滤波器型号	适配变频器功率	额定电流	额定电压	外观尺寸(mm)	安装尺寸(mm)
MLAD-V-SR0006S	0.4KW	6A	220V AC1φ	725130mm	61mm
MLAD-V-SR0010S	0.75KW	10A	220V AC1φ	975645mm	87mm
MLAD-V-SR0020S	1.5KW	20A	220V AC1φ	975645mm	87mm
MLAD-V-SR0030S	2.2KW	30A	220V AC1φ	13610542mm	50*95mm
MLAD-V-SR0006	1.5KW	6A	400V AC 3φ	1108539mm	45*75mm
MLAD-V-SR0010	3.7KW	10A	400V AC 3φ	13610542mm	50*94mm
MLAD-V-SR0020	7.5KW	20A	400V AC 3φ	13610542mm	50*94mm
MLAD-V-SR0030	11KW	30A	400V AC 3φ	16513050mm	60*115mm
MLAD-V-SR0040	15KW	40A	400V AC 3φ	19013560mm	80*120mm
MLAD-V-SR0050	18.5KW	50A	400V AC 3φ	24016580mm	115*145mm
MLAD-V-SR0060	22KW	60A	400V AC 3φ	24016580mm	115*145mm
MLAD-V-SR0080	30KW	80A	400V AC 3φ	300220100mm	172*195mm
MLAD-V-SR0100	37KW	100A	400V AC 3φ	300220100mm	172*195mm
MLAD-V-SR0120	45KW	120A	400V AC 3φ	300220100mm	172*195mm
MLAD-V-SR0150	55KW	150A	400V AC 3φ	300220100mm	172*195mm
MLAD-V-SR0200	75KW	200A	400V AC 3φ	300220100mm	172*195mm
MLAD-V-SR0250	90/93KW	250A	400V AC 3φ	352185112mm	325*151mm
MLAD-V-SR0300	110KW	300A	400V AC 3φ	352185112mm	325*151mm
MLAD-V-SR0350	132KW	350A	400V AC 3φ	352185112mm	325*151mm
MLAD-V-SR0400	160KW	400A	400V AC 3φ	400248158mm	240*224mm
MLAD-V-SR0500	220KW	500A	400V AC 3φ	400248158mm	240*224mm
MLAD-V-SR0600	255KW	600A	400V AC 3φ	400248158mm	240*224mm

备注：

1、限于篇幅，仅列出常用部分，如需完整选型手册，请联系客服1531-877-2738(微信同号；邮箱：sales@lvbojieneng.com)；如您有技术问题，请咨询1531-876-1351(微信同号；邮箱：tech@lvbojieneng.com)；
2、MLAD-V-SR系列变频器输入滤波器的常规交付周期：＜400A，现货；≥400A，款到后3~10天；具体交付日期，以绿波杰能客服回复为准；
3、MLAD-V-SR变频器输入滤波器有英式接线端子、欧式接线端子、书本型等可供客户选择，如有需要，请直接联系青岛绿波杰能客服；
4、MLAD-V-SR变频器输入滤波器的选型必须明确如下参数：电源类型（单相/三相）、额定电压（220V/400V等）、额定功率/电流(KW/A)。另外，变频器输入滤波器的额定电流必须≥电动机实际工作电流×（1.2~1.5），否则，变频器输入滤波器将面临因过流而失效的风险；如变频器与电动机的电流不一致时，以电动机的实际工作电流为准；
5、如果您需要脉冲抑制功能，请在定货前向客服说明。

变频器输入滤波器适配品牌

青岛绿波杰能是运达昌股份旗下的全资子公司，现为运达昌股份HCPC事业群(绿波杰能集团)ES事业处。
青岛绿波杰能自2005年专注于变频器输入滤波器的产研，近20年来，已成功服务中航等头部企业1000+家，MLAD-V-SR变频器输入滤波器累计出货达1000000+台。
绿波杰能MLAD-V-SR变频器输入滤波器已和如下品牌的变频器有过较多的成功配套案例，如西门子、ABB、丹佛斯(海利普)、AB(罗克韦尔)、施耐德、艾默生、SEW、伦茨、欧陆、GE、CT、博世力士乐、富士、三菱、安川、欧姆龙、三垦、松下、东芝、东洋、明电舍、LS(LG)、台达、东元(台安)、三碁、爱德利、士林、汇川、英威腾、欧瑞(惠丰)、海利普、森兰、富凌等国内外知名品牌，绿波杰能都有100+的成功配套案例

包括但不仅限于以上品牌，绿波杰能都有100+的成功配套案例

变频器输入滤波器产品特点

青岛绿波杰能是运达昌股份旗下的全资子公司，现为运达昌股份HCPC事业群(绿波杰能集团)ES事业处。
青岛绿波杰能自2005年专注于变频器输入滤波器的产研，近20年来，已成功服务中航等头部企业1000+家，MLAD-V-SR变频器输入滤波器累计出货达1000000+台。

滤波效果更好

可解决≥95%的变频器谐波干扰问题
（据绿波杰能近20年的不完全统计）

1

滤波效能更高

可抑制≥30%的谐波
（背景THD≤5%）

2

滤波频带更宽

有效抑制10KHz~30MHz
频带内的谐波

3

可以替代国内外同类滤波器

可以替代国内外变频器厂家
所提供（OEM）的变频器输入滤波器

4

品质更高

出厂不良率
≤100ppm(≤1‱)

5

知名品牌器件

采用经严苛检验的知
名品牌元器件

6 变频器整流谐波的危害

1、对漏保、断路器等电气元件的危害

变频器谐波会干扰、损坏断路器、漏电保护装置、接触器、热继电器、接地保护装置等电气元件，导致它们出现过热、失灵、误动作、频繁损坏等问题

2、对通信、计算机网络、监控等弱电系统的的危害

变频器谐波会干扰通信线路及I/O，导致电话出现杂音、中断等；网络时断时续、速度变慢、通讯错误等；监控屏幕出现雪花、条纹等问题

3、对传感器、温控器等仪器仪表的的危害

变频器谐波会干扰传感器、温控器等仪器仪表，导致它们出现显示数值频繁波动、显示数值不准确等问题

4、对电容器等的危害

变频器谐波会导致电容器出现过热、易鼓肚、漏液、爆裂等问题，降低电容器的使用寿命

5、对照明、家用电器的危害

变频器谐波会干扰、损坏照明、家用电器等，如LED灯、变频空调、微波炉等，造成LED灯、变频空调频繁损坏，微波炉无法正常工作等问题

6、对变压器的危害

变频器产生的谐波会进入变压器，造成变压器过热，甚至烧毁变压器；影响变压器的绝缘能力；降低变压器的带载能力；变频器谐波还会导致变压器产生噪声

4、对补偿电容器等的危害

变频器谐波会导致补偿电容器出现过热、易鼓肚、漏液、爆裂等问题，降低补偿电容器的使用寿命

5、对照明、家用电器的危害

变频器会干扰、损坏照明、家用电器等，如LED灯、变频空调、微波炉等，造成LED灯、变频空调频繁损坏，微波炉无法正常工作等问题

6、对变压器的危害

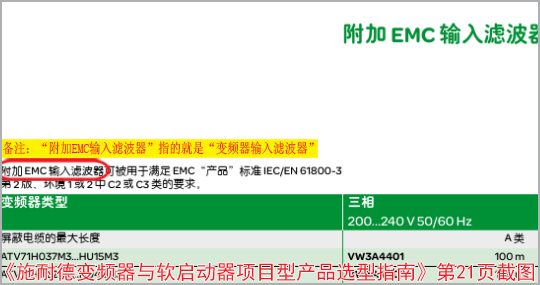

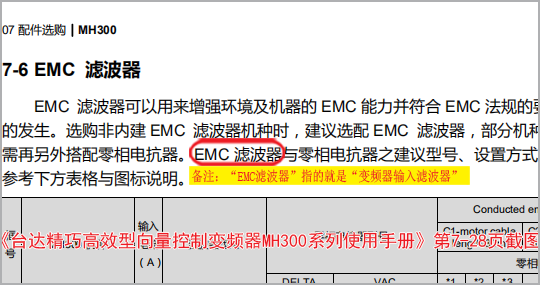

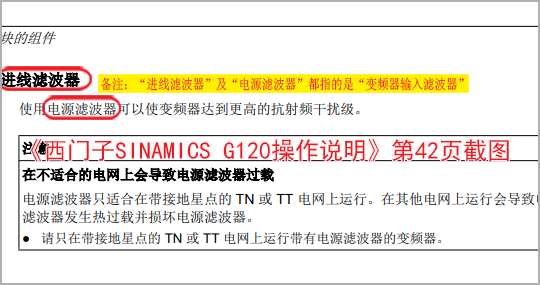

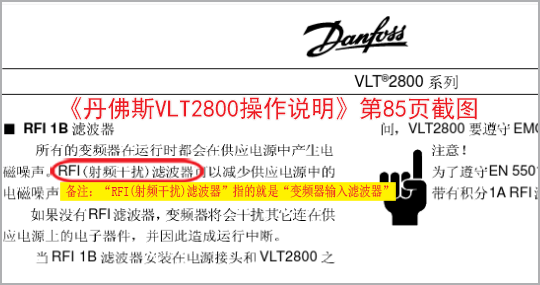

变频器厂家如是说

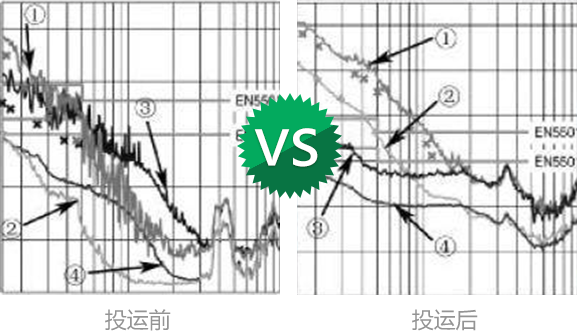

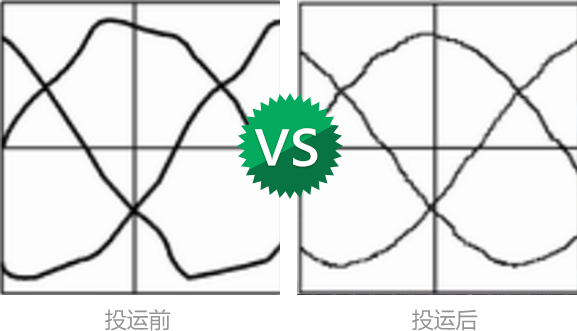

变频器输入滤波器应用效果实例

查看更多+

客户如是说

预防谐波治理，还是绿波杰能厉害

用青岛绿波杰能自主产研的MLAD-V-SR系列变频器专用输入滤波器，成功帮我们预防了变频器输入端的高频电磁谐波干扰问题，保证了我们的设备的正常、稳定、可靠运行，让我们在三个竞争对手中脱颖而出，帮我们拿到了一个大批量定单……

安徽凤阳客户归属地：陈部长

一“器”在手，谐波转身就走……

工程师听完我的描述之后，认为我们虽然通过正弦波滤波器把大变频器输出端的电压谐波滤除的差不多了，但因为系统的容量比较小，我们哪些小变频器、伺服驱动器、开关电源等设备在运行时产生的些谐波，也会注入到大的“变频电源系统”中，我们认为有道理。出于经济性等方面的考虑，青岛绿波杰能的工程师给我推荐了安装在装有开关电源、变频器、伺服驱动器的电控柜中的变频器专用输入电抗器MLAD-VR-SR0020V11SCU及MLAD-V-SR0020S型变频器输入端专用滤波器

谢工客户归属地：北京

绿波杰能，变频器谐波专业驯服师

我是青岛的一家化工厂的设备科长，我单位的水泵，是用西门子变频器控制的，西门子PLC中AO点发出一路4-20mA电流控制信号，输出至西门子变频器。我遇到的问题是：4~20mA信号无法自动控制变频器的启停。我尝试过换变频器、换传感器、换PLC等等，能换的统统换了一遍，问题依然如故。他们又从车上拿出了一台MLAD-V-SR0150型变频器专用输入滤波器，忘了说了，我们的西门子变频器是55KW的。然后，西门子变频器就老实了，系统运行正常了。

栾科长客户归属地：山东青岛

效果就是最好的证明

青岛绿波杰能的MLAD-V-SR0500型变频器专用输入滤波器及MLAD-VR-SR0500V9CU型变频器专用输入电抗器，帮助我们顺利解决了200KW变频器干扰导致的1）两线制仪表信号受到干扰，测量值出现波动。波动比较严重时，控制系统发出压力高或者压力低的信号；干扰非常严重时，控制系统误认为是压力过低，而自动关闭一些阀门；2）变频器运行后，车间变压器的保护装置误动作，经常发出过负荷报警，甚至还发生误动作跳闸的事故，而变压器实际负荷才500 kW，没有出现过负荷等问题

卞主任客户归属地：山西大同

青岛绿波杰能就是青岛绿波杰能！

我们试验了六七家号称国内比较知名的滤波器厂家生产的变频器专用输入滤波器，结果发现，全部不能满足我们的实际需求，老板很无奈的说了一句话：青岛绿波杰能就是青岛绿波杰能，真牛，我服了！

丁生客户归属地：广东佛山

是青岛绿波杰能帮我顺利交付了定单！

青岛绿波杰能自主产研的MLAD-V-SR0006变频器专用输入滤波器、MLAD-V-SC0006变频器专用输出滤波器、MLAD-S-SR0006伺服专用输入滤波器、MLAD-S-SC0006伺服专用输出滤波器。帮我们的包装机械解决了定位不准，变频器、伺服偶尔还会报警过电流、过电压等问题，让我们的包装机械定单得以顺利交付，谢谢青岛绿波杰能！

丁如铁客户归属地：河南郑州

柴油发电机终于可以工作了

青岛绿波杰能自主产研的MLAD-V-SR0080变频器输入滤波器，以及MLAD-VR-SR0080V9变频器输入电抗器，帮助我们解决了柴油发电机在变频器输出频率达到35Hz自动停机的问题，反复试验了N次，证明了这种解决方案的可靠性，感谢青岛绿波杰能！

周贤德客户归属地：甘肃金昌

还是青岛绿波杰能牛！！！

选用别的厂家生产的变频器输入滤波器，根本没啥效果，但选用MLAD-V-SR0030变频器输入滤波器，问题一下子就解决了，总之，就是一句话：牛！还是青岛绿波杰能牛！

赵总客户归属地：陕西宝鸡

解决变频器干扰监控问题不难，选变频器输入滤波器就成了

解决变频器干扰监控问题，其实并不难，加绿波杰能MLAD-V-SR变频器输入滤波器，就成了！青岛绿波杰能帮我们轻松加愉快的搞定了变频器运行过程中产生的谐波干扰监控，导致监控画面出现条纹、看不清等问题，我正在给领导提合理化建议，让青岛绿波杰能来做我们的长期电磁兼容问题顾问！

卞经理客户归属地：保定

顺利通过EMC测试，感谢青岛绿波杰能！

绿波杰能帮我们顺利通过了CE认证中的EMC测试，在这里，只想表示感谢，除了感谢，还是感谢！这个EMC测试，卡了我们脖子好几个月，找了好几个供应商，想了N多办法，都没成功，直到青岛绿波杰能的出现。相信青岛绿波杰能会越来越好！

邹经理客户归属地：莱州

高校老师都认可，青岛绿波杰能，牛！

经过高校老师的推荐，我们购买了青岛绿波杰能生产的MLAD-V-SR0020型变频器输入滤波器，顺利解决了电源谐波干扰变频器导致的多线切割机工作不稳定等问题。在这里，我只想说，青岛绿波杰能，获得高校老师认可的品牌，真牛！

张工客户归属地：江苏

漏电保护器终于被制服了

MLAD-V-SR0020型变频器输入滤波器，真的把漏电保护器给制服了。我给村里新上的自来水，采用的是变频器，变频器一上电，漏电保护器马上就动作，但按照规定，又不能舍弃漏电保护器。变频器厂家给我推荐了绿波杰能。联系之后，技术支持的付工让我安装MLAD-V-SR0020型变频器输入滤波器，并且告诉我：变频器输入滤波器与变频器之间的连接导线越短，效果越好。这次，我专门实验了一把，连接导线相差10公分，效果就相差很大的，服了！

张经理客户归属地：山东潍坊

解决变频器谐波干扰，首选绿波杰能

青岛绿波杰能是我们的电磁兼容装备主要供应商，也是我们的电磁兼容顾问。和青岛绿波杰能的合作，要追踪到十几年前在浙江的一个现场。也就是那一次合作，青岛绿波杰能出色的解决变频器谐波干扰问题的能力，征服了我们。从那个时候开始，我们就尝试与青岛绿波杰能进行长期合作，这么多年磨合下来，青岛绿波杰能已经成为我们的主力电磁兼容产品供应商。

韩经理客户归属地：江苏
