谐波治理旗舰无功补偿先锋——青岛绿波杰能

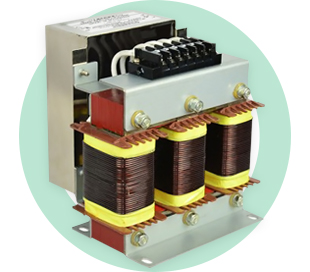

正弦波滤波器

MLAD-SW系列正弦波滤波器，可以将变频器输出的PWM/SPWM波形转化为较为完美的正弦波波形，可以将大部分品牌变频器的THD控制到≤10%，从而解决了变频器逆变谐波导致的电机绝缘频繁击穿、电动机频繁损坏；变频器干扰电机及它周围的用电设备、仪器仪表、通讯等；电机轴承出现麻点、破裂、温升过高；电缆爆裂、温升过高、起火等问题；在延长变频器的有效传输距离方面，MLAD-SW系列正弦波滤波器的表现更是让人惊艳，可以将变频器的有效传输距离延长至≤2000米，有效拓展了变频器的应用范围。
需要着重说明的是，MLAD-SW正弦波滤波器属于定制类产品，需要用户提供：1、加装MLAD-SW的目的（控制THD，使它符合相关标准、解决具体问题，还是延长变频器的有效传输距离等）；2、变频器的电源类型（单相或三相，常用的一般是三相）；3、变频器的额定电压（220V或380V等）；4、变频器的额定功率或电流；5、变频器的运行模式（标量或矢量）；6、变频器的载波(开关)频率；7、变频器实际运行的频段；8、变频器与电动机之间的连接导线的长度；9、变频器负载侧是否有安装升压变压器等参数。唯有如此，才能保证MLAD-SW正弦波滤波器能够更好的满足您的需求，更好的解决您所遇到的问题，或者是您所期望解决的问题。

解决变频器谐波引起的电动机绝缘老化加速、绝缘被频繁击穿等电机损坏问题

解决变频器谐波导致的电动机过热、噪声、振动等问题

解决变频器逆变谐波干扰它周围的温控表等仪器仪表的问题

延长变频器的有效传输距离至≤2000m

解决变频器谐波导致的电动机轴承出现麻点、破裂等问题

解决变频器谐波引起的电动机出力轴过热等问题

解决变频器逆变谐波导致的电缆过热、爆裂、着火、燃烧等问题

将变频器输出端的PWM/SPWM波转换为类正弦波

解决变频器逆变谐波干扰通信等问题

有效抑制变频器逆变侧的电磁干扰

抑制变频器输出侧的Du/Dt（Dv/Dt）≤50V/μs

降低电动机的涡流损耗及噪声

适用于单相/三相三线/三相四线供电的变频器

额定电压：100V~1200V AC

额定电流：6~1600A(可定制)

适配0.1~1000KW变频器

根据变频器控制方式、常用频率、载波频率、传输距离等专门定制
已成功匹配西门子、ABB、丹佛斯、安川等100+国内外知名品牌的变频器
已成功帮助客户解决变频器谐波干扰问题10000+例
已成功服务中航等1000+家头部企业
该产品已累计售出100000+台
款到后3~10天发货(视定单情况而定)

可根据客户实际需求量身定制

正弦波滤波器作用

MLAD-SW-SC正弦波滤波器的主要作用如下

1把变频器输出侧的电压波形变成较为完美的正弦波，延长变频器的有效传输距离至≤2000米

2解决变频器逆变谐波导致的电动机过热、振动、啸叫，电动机绝缘老化加速、频繁被击穿，电动机轴承出现麻点、破裂，电动机出力轴温度过高等问题

3解决变频器谐波干扰通信、计算机网络、监控等弱电系统的问题

4解决变频器谐波干扰传感器、温控器等仪器仪表的问题

5解决变频器负载侧的谐波控制到国标或其它标准的限值内，把变频器变成较为标准的变频电源

6解决变频器谐波干扰断路器、漏电保护装置、接触器、热继电器、接地保护装置等电气保护元件的问题

7解决变频器谐波导致的电线电缆过热、绝缘老化加速、着火、燃烧等问题

8保护电动机周围的敏感用电设备，提高变频系统的安全性、稳定性及可靠性

正弦波滤波器主要参数

电源参数：100V~1200V±15% AC 50/60Hz三相三线

电流/功率：额定电流：6A~1600A(可定制)/适配变频器功率：0.1KW~1000KW

滤波效果：THD ≤10% 开关/载波频率：2~10KHz

生产基地：青岛/德州/深圳/西安/扬州

绝缘等级：铁芯-绕组 3000VAC/50Hz/5mA/10s无飞弧击穿(工厂测试)

绝缘电阻：≥300MΩ @1000V DC(断开滤波补偿用电容器)

温升：≤95K(绕组) ≤90K(铁芯顶端)

噪声：＜70dB(水平距离1m)

环境要求：温度：-25℃~+55℃ 湿度：20%~95%（无凝露）海拔高度≤1000m

执行标准：IEC 289-1987 / GB/T 1094.6-2011 / JB/T 5346-2014 / Q/QDLBJN004-2015

正弦波滤波器快速选型表

正弦波滤波器型号	适配变频器功率	额定电流	额定电压	外观尺寸	安装尺寸
MLAD-SW-SC0006-5/10	1.5KW	6A	400V AC 3φ	190225130mm	200*190mm
MLAD-SW-SC0010-5/10	3.7KW	10A	400V AC 3φ	270270190mm	240*110mm
MLAD-SW-SC0015-5/10	5.5KW	15A	400V AC 3φ	170160230mm	150*75mm
MLAD-SW-SC0020-5/10	7.5KW	20A	400V AC 3φ	200190260mm	195*85mm
MLAD-SW-SC0030-5/10	11KW	30A	400V AC 3φ	190225130mm	200*190mm
MLAD-SW-SC0040-5/10	15KW	40A	400V AC 3φ	190225130mm	200*190mm
MLAD-SW-SC0050-5/10	18.5KW	50A	400V AC 3φ	250190320mm	210*105mm
MLAD-SW-SC0060-5/10	22KW	60A	400V AC 3φ	250190320mm	210*105mm
MLAD-SW-SC0080-5/10	30KW	80A	400V AC 3φ	260200320mm	240*120mm
MLAD-SW-SC0100-5/10	37KW	100A	400V AC 3φ	260200320mm	240*120mm
MLAD-SW-SC0120-5/10	45KW	120A	400V AC 3φ	350200350mm	260*130mm
MLAD-SW-SC0150-5/10	55KW	150A	400V AC 3φ	350200350mm	260*130mm
MLAD-SW-SC0200-5/10	75KW	200A	400V AC 3φ	360220360mm	260*130mm
MLAD-SW-SC0250-5/10	90/93KW	250A	400V AC 3φ	360220360mm	260*130mm

备注：

1、限于篇幅，仅列出常用部分，如需完整选型手册，请联系客服1531-877-2738(微信同号；邮箱：sales@lvbojieneng.com)；如您有技术问题，请咨询1531-876-1351(微信同号；邮箱：tech@lvbojieneng.com)；
2、MLAD-SW系列正弦波滤波器的常规交付周期为款到后3~10天，具体交付日期，以绿波杰能客服回复为准；
3、MLAD-SW系列正弦波滤波器有一体式与分体式两种，您可以根据自身的实际需要进行选择，如有其它问题，请联系青岛绿波杰能客服；
4、MLAD-SW系列正弦波滤波器的选型必须明确如下参数：电源类型（单相/三相）、额定电压（220V/400V等）、额定功率/电流(KW/A)、控制方式（V/F或矢量）、实际运行频段、载波（开关）频率、变频器与电机之间的连接导线的长度、变频器与电动机之间连接电缆的类型（普通电缆、屏蔽电缆、铠装屏蔽电缆）、变频器负载侧是否有安装升压变压器、变频器谐波治理要求等；另外，正弦波滤波器的额定电流必须≥(1.2~1.5)×电动机实际运行电流。
5、MLAD-SW系列正弦波滤波器有THDi≤5%和THDi≤10%两种（也可以根据客户实际需求定制）。THDi≤5%的MLAD-SW正弦波滤波器虽然具有较好的滤波效果（设计值THDi≤4.68%），但也具有温度高（≤100℃@背景温度≤20℃，谐波较大的场合，温度会＞100℃，但只要温度≤135℃[长期]，≤155℃[短期]，就不会影响MLAD-SW正弦波滤波器充分发挥其滤波效能）、噪声大（80dB@水平1m处测量数据）等缺点，慎选；THDi≤10%（设计值≤9.36%）的MLAD-SW正弦波滤波器虽然滤波效果略差，但却具有温度低（≤70℃@背景温度≤20℃）、噪音小（≤65dB@水平1m处测量数据）等优点。各位需要根据自己及客户的实际承受能力进行选择，以免引起不必要的误会！
6、如果您是出口定单，请在选型前告知绿波杰能客服MLAD-SW系列正弦波滤波器的最终应用国家或地区，因电源环境及物理环境的不同，绿波杰能会根据最终应用国家或地区的不同而做专门的优化，以保证MLAD-SW系列正弦波滤波器安全、充分发挥其效能。

正弦波滤波器产品特点

青岛绿波杰能是运达昌股份旗下的全资子公司，现为运达昌股份HCPC事业群(绿波杰能集团)ES事业处。
青岛绿波杰能自2005年专注于正弦波滤波器的产研，近20年来，已成功服务中航等头部企业1000+家，MLAD-SW正弦波滤波器累计出货达100000+台。

可替代进口正弦波滤波器

可以替代国内外变频器厂家所提供
（OEM）的正弦波滤波器

1

拓展变频器的有效传输距离

拓展变频器的有效传输距离至≤2000m
（变频器与电动机间连接导线的长度）

2

滤波效能更高

THD≤8%、4.6%、2.5%
（可定制）

3

知名品牌器件

采用经严苛检验的
知名品牌原材料及器件

4

品质更高

出厂不良率
≤100ppm

5

专门定制

根据每个现场参数
专门定制

6 正弦波滤波器适配品牌

青岛绿波杰能是运达昌股份旗下的全资子公司，现为运达昌股份HCPC事业群(绿波杰能集团)ES事业处。
青岛绿波杰能自2005年专注于正弦波滤波器的产研，近20年来，已成功服务知名企业1000+家，MLAD-SW正弦波滤波器累计出货达100000+台。
绿波杰能MLAD-SW-SC正弦波滤波器已和如下品牌的变频器有过较多的成功配套案例，如西门子、ABB、丹佛斯(海利普)、AB(罗克韦尔)、施耐德、艾默生、SEW、伦茨、欧陆、GE、CT、博世力士乐、富士、三菱、安川、欧姆龙、三垦、松下、东芝、东洋、明电舍、LS(LG)、台达、东元(台安)、三碁、爱德利、士林、汇川、英威腾、欧瑞(惠丰)、海利普、森兰、富凌等国内外知名品牌，绿波杰能都有100+的成功配套案例

包括但不仅限于以上品牌，绿波杰能都有100+的成功配套案例

变频器逆变谐波的危害

1、对电动机的危害

变频器逆变过程中产生的谐波会导致电动机出现过热、振动、啸叫等问题；导致电动机的绝缘老化加速以及电动机绝缘被频繁击穿等问题；导致电动机的轴承出现麻点、破裂以及电动机出力轴温度过高等问题

2、对通信、计算机网络、监控等弱电系统的的危害

变频器逆变谐波会干扰通信线路及I/O，导致电话出现杂音、中断等；网络时断时续、速度变慢、通讯错误等；监控屏幕出现雪花、条纹等问题

3、对传感器、温控器等仪器仪表的的危害

变频器逆变谐波会干扰传感器、温控器等仪器仪表，导致它们出现显示数值频繁波动、显示数值不准确等问题

4、对漏保、断路器等电气元件的危害

变频器逆变谐波会干扰断路器、漏电保护装置、接触器、热继电器、接地保护装置等电气保护元件，导致它们出现过热、失灵、误动作、频繁损坏等问题

5、对电线电缆的危害

变频器逆变过程中产生的谐波，会导致电线电缆过热、绝缘老化加速、损坏；导致线间短路和接地故障，引起电气火灾和人身电击事故

6、变频器谐波对人体的危害

变频器逆变过程中产生的谐波会以电磁辐射的方式直接影响人的脑磁场与心磁场

4、对漏保、断路器等电气元件的危害

5、对电线电缆的危害

变频器逆变过程中产生的谐波，会导致电线电缆过热、绝缘老化加速、损坏；导致线间短路和接地故障，引起电气火灾和人身电击事故

6、变频器逆变谐波对人体的危害

变频器逆变过程中产生的谐波会以电磁辐射的方式直接影响人的脑磁场与心磁场

变频器厂家如是说

正弦波滤波器应用效果实例

查看更多+

客户如是说

方波变正弦，变频电机不再坏……

我们的化工设备，使用了变频器与变频电机，并且在变频器输出端加装了交流电抗器，但设备运行了半年左右的时间，变频电机就坏了两台，我们就有点儿吃不消了，后来，从网上找到了青岛绿波杰能，加装了MLAD-SW系列正弦波滤波器后，变频电机就没有再坏过……

褚工客户归属地：珠海

解决变频器干扰4~20mA信号问题，绿波杰能更专业！

我们车间有10台250KW高压泵。变频器用施耐德ATV71，压力变送器也是西门子的，变频器与PLC通过DP联接，变送器到PLC为4-20mA模拟量，变送器与PLC连接使用的是屏蔽线。系统运行一周后，发现8号泵，设定40公斤压力时，实际值为70公斤；设定80公斤压力时，实际值为110公斤。刚开始怀疑传感器故障，替换到其他泵上一切正常。之后变频器全开，3，4，5，6，7，9，10号泵也出现类似问题。使用青岛绿波杰能自主产研的MLAD-SW-SC0600型250KW变频器专用正弦波滤波器后，一切正常。

董工客户归属地：安徽合肥

一波在手，干扰全都绕道走

MLAD-SW-SC0050型正弦波滤波器解决了18.5KW变频器干扰传感器，以及用隔离变取电后，电压严重偏高等问题，让我们的项目得以顺利进行。

刘先生客户归属地：四川达州

MLAD-SW正弦波滤波器帮我大忙了，合同可以正常履约了！

青岛绿波杰能自主产研的MLAD-SW-SC0150型正弦波滤波器以及MLAD-GFC-400-150-150型LCL谐波滤波器，帮我们彻底解决了变频器干扰监测仪器，以及使用柴电时，变频器经常报故障等系列问题，让我们能够保住定单，并能如期交付。

董健斌客户归属地：西安

电机终于安静了，不坏了！

青岛绿波杰能用MLAD-SW-SC0040正弦波滤波器，成功制服了国内某品牌15KW变频器，帮助我们解决了电机噪声大、发热严重、频繁损坏等系列问题，真心感谢青岛绿波杰能！

谭生客户归属地：上海

不是我们不行，是我们离开绿波杰能不行

不是我们不行，是我们离开青岛绿波杰能，真的不行！自从加了青岛绿波杰能生产的MLAD-SW正弦波滤波器，我们生产的高温潜水泵就基本上不坏了，客户都说我们的产品质量提高了。其实，他们不知道，这些都是青岛绿波杰能的功劳而已！

田协理客户归属地：天津

青岛绿波杰能，您成功路上的电磁兼容顾问！

MLAD-SW正弦波滤波器将变频器输出的方波变成了正弦波，变频器负载侧的升压变压器温升高、噪音大、损耗大等问题，得以顺利解决！青岛绿波杰能，您成功路上的电磁兼容顾问！

白工客户归属地：广西

有了绿波杰能，客户想退货退款都难了

自从认识了绿波杰能，客户再想因为谐波干扰方面的问题，想退货退款，真的是太难了！这不，我们遇到的空压机改造过程中出现的电机出力轴温度过高问题，就靠MLAD-SW正弦波滤波器顺利解决了！和青岛绿波杰能的合作，再一次大获成功，高兴！真的是高呀很高兴！

丁经理客户归属地：烟台

有点儿小贵，但真的值……

实验了好几个厂家的正弦波滤波器，最后，还是绿波杰能把我们的问题搞定了。在这里，隆重请出MLAD-SW-SC0500正弦波滤波器！以前，因为电机总坏，没有暖气，老百姓骂娘，公司里研究决定：上正弦波滤波器。买过好几个厂家的正弦波滤波器，可安装之后，变频器老是报过载故障，正弦波滤波器厂家也说不出所以然来。经过与绿波杰能沟通，他们专门给我们定制了一台MLAD-SW-SC0500正弦波滤波器，变频器也不报过载了，水泵也不坏了，大家都很高兴。美中不足的是，绿波杰能的有点儿小贵，但我们都感觉挺值的！

孙工客户归属地：河北衡水

电机轴承温升终于降下来了

绿波杰能MLAD-SW-SC0600型正弦波滤波器，帮我们把电机轴承温升降下来了。没装变频器之前，电机轴承的温度始终是在59℃到61℃之间来回波动，非常稳定，安装ACS580变频器之后，电机轴承温度直线上升，已经超过了电机所允许的75℃，空压机自动保护，反复实验了N次，都是如此。安装MLAD-SW-SC0600型正弦波滤波器之后，现在的电机轴承温度是65℃到67℃之间来回波动，领导表示非常满意。
