谐波治理旗舰 无功补偿先锋——青岛绿波杰能

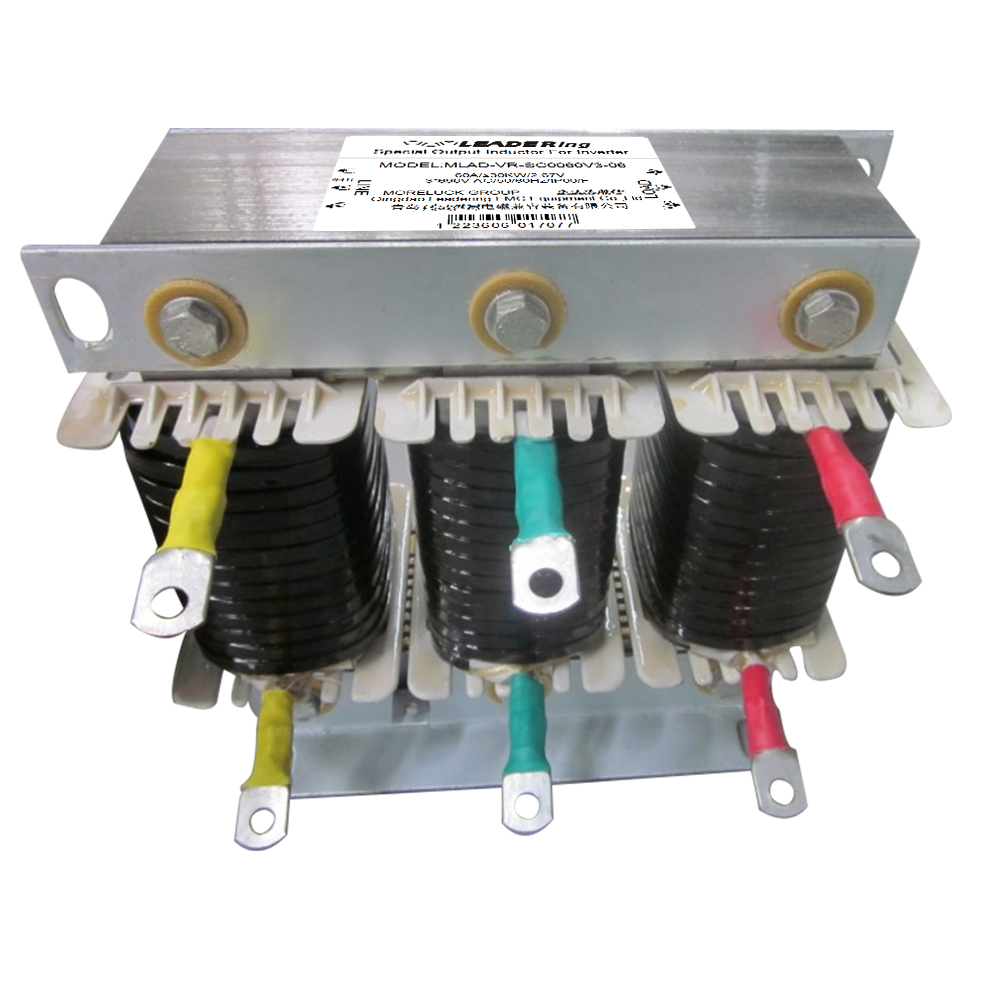

变频器输出电抗器

  MLAD-VR-SC变频器输出电抗器是绿波杰能专门为品牌变频器打造的变频器逆变侧谐波抑制产品,可完全替代进口品牌的变频器输出电抗器,在业界享有盛誉。
  MLAD-VR-SC变频器输出电抗器,又名“变频器出线电抗器”,它可以平滑变频器输出端的波形,解决变频器输出端的高次谐波对电动机的不良影响,有效保护电动机,解决变频器逆变侧的谐波干扰问题。
  MLAD-VR-SC变频器输出电抗器一直坚持选用知名品牌的优质低损耗硅钢片、H级紫铜扁线,H级浸漆,无磁性材料的紧固件等,具有耐高温、温升低、噪声小、体积小、滤波效果好等特点。
  MLAD-VR-SC变频器输出电抗器适用于变频器长时间实际运行频率<120Hz的场合,如果您的变频器实际输出频率长期≥120Hz,您需要选用变频器输出高频电抗器。

解决变频器谐波导致的电动机绝缘老化加速、绝缘被频繁击穿等问题,保护电动机
解决变频器逆变谐波干扰它周围的敏感用电设备、仪器仪表、通信等问题
抑制变频器逆变侧的Du/Dt及Di/Dt,延长电动机的使用寿命
抑制变频器逆变过程中产生的高次谐波
平滑变频器输出端的电流波形
提升变频系统的功率因数
适用于变频器输出频率<120Hz的场合
适用于三相三线供电的变频器
额定电压:100V~1200V AC
额定电流:6~1600A(可定制)
适配0.1~1000KW变频器

选用优质低损耗硅钢片、紫铜扁线及无磁性材料的紧固件
专门根据变频器产生的谐波特点对变频器输出电抗器参数进行了10+次优化
已成功匹配西门子、ABB、丹佛斯、安川等100+国内外知名品牌的变频器
已成功帮助客户解决变频器谐波干扰问题10000+例
已成功服务中航等1000+家头部企业
该产品已累计售出1000000+台
款到后3~10天发货(视定单情况而定)

可根据客户实际需求量身定制
变频器输出电抗器作用
MLAD-VR-SC变频器输出电抗器的主要作用如下

1延长变频器的有效传输距离至≤300米,解决变频器逆变谐波导致的电动机过热、振动、啸叫,电动机绝缘老化加速、频繁被击穿,电动机轴承出现麻点、破裂,电动机出力轴温度过高等问题

2解决变频器谐波干扰通信、计算机网络、监控等弱电系统的问题

3解决变频器谐波干扰传感器、温控器等仪器仪表的问题

4解决变频器谐波干扰断路器、漏电保护装置、接触器、热继电器、接地保护装置等电气保护元件的问题

5解决变频器谐波导致的电线电缆过热、绝缘老化加速、着火、燃烧等问题

6保护电动机及其周围的敏感用电设备,提高变频系统的安全性、稳定性及可靠性

变频器输出电抗器主要参数

电源参数:100V~1200V±15% AC 50/60Hz三相三线

变频器输出频率:<120Hz

电流/功率:额定电流:6A~1600A(可定制)/适配变频器功率:0.1KW~1000KW

滤波效果:≥30% @THD≤5%

生产基地:青岛/德州/深圳/西安/扬州

抗电强度:铁芯-绕组 3000VAC/50Hz/5mA/10s无飞弧击穿(工厂测试)

绝缘电阻:≥300MΩ @1000V DC

绝缘等级:F级/H极

防护等级:IP00

工作噪声:<65dB(水平距离1m)

温升限值:铁芯<85K 线圈<95K

环境要求:温度:-25℃~+55℃ 湿度:20%~95%(无凝露)海拔高度≤1000m

执行标准:IEC 289-1987 / GB/T 1094.6-2011 / Q/QDLBJN002-2015

变频器输出电抗器快速选型表
产品图 变频器输出电抗器型号 额定电流(A) 适配功率(KW) 电压降(V) 外观尺寸(mm) 安装尺寸(mm)
MLAD-VR-SC0006V1CU 6 ≤1.5 1.33 120*80*140mm 75*60mm
MLAD-VR-SC0010V1CU 10 ≤3.7 1.33 130*100*160mm 85*60mm
MLAD-VR-SC0020V1CU 20 ≤7.5 1.33 140*100*170mm 90*60mm
MLAD-VR-SC0030V1CU 30 11 1.33 140*100*170mm 90*60mm
MLAD-VR-SC0040V1CU 40 15 1.33 150*110*130mm 125*60mm
MLAD-VR-SC0050V1CU 50 18.5 1.33 160*110*140mm 150*75mm
MLAD-VR-SC0060V1CU 60 22 1.33 180*120*140mm 150*75mm
MLAD-VR-SC0080V1CU 80 30 1.33 180*140*140mm 150*80mm
MLAD-VR-SC0100V1CU 100 37 1.33 190*140*160mm 195*85mm
MLAD-VR-SC0120V1CU 120 45 1.33 190*140*160mm 195*85mm
MLAD-VR-SC0150V1CU 150 55 1.33 190*150*160mm 195*95mm
MLAD-VR-SC0200V1CU 200 75 1.33 230*160*220mm 210*105mm
MLAD-VR-SC0250V1CU 250 90/93 1.33 230*160*220mm 210*105mm
MLAD-VR-SC0300V1CU 300 110 1.33 240*170*220mm 210*110mm
MLAD-VR-SC0350V1CU 350 132 1.33 245*175*215mm 240*120mm
MLAD-VR-SC0400V1CU 400 160 1.33 245*175*215mm 240*120mm
MLAD-VR-SC0500V1CU 500 ≤220 1.33 295*200*250mm 260*130mm
MLAD-VR-SC0600V1CU 600 250 1.33 295*200*250mm 260*130mm

备注:

1、限于篇幅,仅列出常用部分,如需完整选型手册,请联系客服1531-877-2738(微信同号;邮箱:sales@lvbojieneng.com);如您有技术问题,请咨询1531-876-1351(微信同号;邮箱:tech@lvbojieneng.com);
2、MLAD-VR-SC系列变频器输出电抗器的常规交付周期为款到后3~10天,具体交付日期,以绿波杰能客服回复为准;
3、MLAD-VR-SC系列变频器输出电抗器的选型必须明确如下参数:额定电压(220V/400V等)、额定功率/电流(KW/A)、载波频率/开关频率(KHz)、变频器实际运行频率范围(Hz)、变频器与电机之间的连接线缆的长度、一台变频器拖动几台电动机等等。另外,变频器输出电抗器的额定电流必须≥电动机实际工作电流×(1.2~1.5),否则,变频器输出电抗器将面临因过流而饱和烧毁的风险;如变频器与电动机的电流不一致时,以电动机的实际工作电流为准。
4、MLAD-VR-SC****V1系列变频器专用输出电抗器仅适用于变频器的载波频率/开关频率≤4KHz、实际运行频率≤75Hz、变频器与电动机之间的连接导线长度≤100米的场合;如果变频器的实际运行频率>75Hz时,请选用MLAD-VR-SCH系列变频器输出高频电抗器;如果变频器与电动机之间的连接导线长度≤300米时,建议选用MLAD-VR-SC****V4系列变频器专用输出电抗器;如果变频器与电动机之间的连接导线长度≤500米时,建议选用MLAD-DW系列Du/Dt滤波器;如果变频器与电动机之间的连接导线长度≤2000米时,建议选用MLAD-SW系列正弦波滤波器。 5、如果您是出口定单,请在选型前告知绿波杰能客服MLAD-VR-SC系列变频器专用输出电抗器的最终应用国家或地区,因电源环境及物理环境的不同,绿波杰能会根据最终应用国家或地区的不同而做专门的优化,以保证MLAD-VR-SC系列变频器专用输出电抗器安全、充分发挥其效能。

变频器输出电抗器产品特点

青岛绿波杰能是运达昌股份旗下的全资子公司,现为运达昌股份HCPC事业群(绿波杰能集团)ES事业处。
青岛绿波杰能自2005年专注于变频器输出电抗器的产研,近20年来,已成功服务中航等头部企业1000+家,MLAD-VR-SC变频器输出电抗器累计出货达1000000+台。

长期运行更可靠

长期运行更可靠
得益于采用F级/H级线圈

1
更小的噪声及振动

更小的噪声及振动
采用优质材料及优化的结构设计

2
温升更低

温升更低
损耗更小

3
可替代进口品牌同类电抗器

可以替代国内外变频器厂家
所提供(OEM)的变频器输出电抗器

4
良好的绝缘性能

更高的机械强度,更好的防潮性能
真空浸漆工艺及高温热烘固化

5
高品质防锈漆喷涂工艺

不会生锈
得益于高品质防锈漆喷涂工艺

6
变频器输出电抗器适配品牌

青岛绿波杰能是运达昌股份旗下的全资子公司,现为运达昌股份HCPC事业群(绿波杰能集团)ES事业处。
青岛绿波杰能自2005年专注于变频器输出电抗器的产研,近20年来,已成功服务中航等头部企业1000+家,MLAD-VR-SC变频器输出电抗器累计出货达1000000+台。
绿波杰能MLAD-VR-SC变频器输出电抗器已和如下品牌的变频器有过较多的成功配套案例,如西门子、ABB、丹佛斯(海利普)、AB(罗克韦尔)、施耐德、艾默生、SEW、伦茨、欧陆、GE、CT、博世力士乐、富士、三菱、安川、欧姆龙、三垦、松下、东芝、东洋、明电舍、LS(LG)、台达、东元(台安)、三碁、爱德利、士林、汇川、英威腾、欧瑞(惠丰)、海利普、森兰、富凌等国内外知名品牌,绿波杰能都有100+的成功配套案例

包括但不仅限于以上品牌,绿波杰能都有100+的成功配套案例
变频器逆变谐波的危害
1、对电动机的危害

变频器逆变过程中产生的谐波会导致电动机出现过热、振动、啸叫等问题;导致电动机的绝缘老化加速以及电动机绝缘被频繁击穿等问题;导致电动机的轴承出现麻点、破裂以及电动机出力轴温度过高等问题

2、对通信、计算机网络、监控等弱电系统的的危害

变频器逆变谐波会干扰通信线路及I/O,导致电话出现杂音、中断等;网络时断时续、速度变慢、通讯错误等;监控屏幕出现雪花、条纹等问题

3、对传感器、温控器等仪器仪表的的危害

变频器逆变谐波会干扰传感器、温控器等仪器仪表,导致它们出现显示数值频繁波动、显示数值不准确等问题

4、对漏保、断路器等电气元件的危害

变频器逆变谐波会干扰断路器、漏电保护装置、接触器、热继电器、接地保护装置等电气保护元件,导致它们出现过热、失灵、误动作、频繁损坏等问题

5、对电线电缆的危害

变频器逆变过程中产生的谐波,会导致电线电缆过热、绝缘老化加速、损坏;导致线间短路和接地故障,引起电气火灾和人身电击事故

6、变频器谐波对人体的危害

变频器逆变过程中产生的谐波会以电磁辐射的方式直接影响人的脑磁场与心磁场

4、对漏保、断路器等电气元件的危害

变频器逆变谐波会干扰断路器、漏电保护装置、接触器、热继电器、接地保护装置等电气保护元件,导致它们出现过热、失灵、误动作、频繁损坏等问题

5、对电线电缆的危害

变频器逆变过程中产生的谐波,会导致电线电缆过热、绝缘老化加速、损坏;导致线间短路和接地故障,引起电气火灾和人身电击事故

6、变频器逆变谐波对人体的危害

变频器逆变过程中产生的谐波会以电磁辐射的方式直接影响人的脑磁场与心磁场

变频器厂家如是说

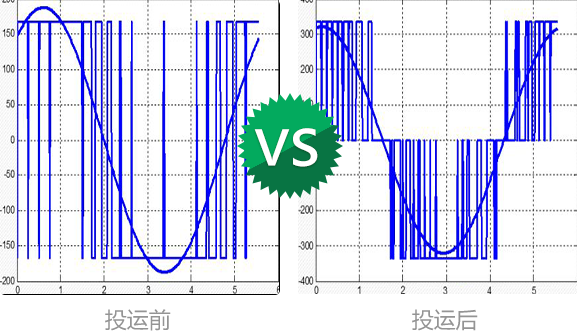

变频器输出电抗器应用效果实例
