谐波治理旗舰无功补偿先锋——青岛绿波杰能

LCL谐波滤波器

MLAD-GFC系列LCL谐波滤波器是一种频带更宽的低通滤波器，将其安装于非线性负荷的电源侧，它能够与6脉冲整流设备（SCR相控整流电路除外）完美的融合在一起，滤除6脉冲整流电路所产生的5次，7次等特征次谐波，将非线性负荷转变为线性负荷，帮助非线性负荷达到GB17625、GB14549、IEEE519等标准规定的谐波限值要求，解决因谐波导致的各种干扰问题，是名副其实的“设备级LCL谐波滤波器”。
MLAD-GFC系列LCL谐波滤波器与特定设备组合之后，不会吸收来自上游的谐波电流，不会因上游谐波较大，而导致LCL谐波滤波器发生过载等状况；LCL谐波滤波器也不会与系统发生谐振，不会出现谐波电流放大等问题；LCL谐波滤波器可有效提高6脉冲系统的功率因数，但不会出现过大的感性无功功率和容性无功功率；LCL谐波滤波器不受系统参数影响，无论何时何地，都会有可预见的、确定的滤波效果。
MLAD-GFC系列LCL谐波滤波器是参照各类谐波标准开发的高性能无源滤波器产品，因其滤波效果确定、不吸收上游谐波电流、不与系统发生不良反应、不会导致超前的功率因数等优势，为变频器等设备的普及提供了电能质量的保证，受到了越来越多的客户的青睐。

控制6脉冲整流电路产生的THDi到≤10%（THDi≤5%需定制）

帮助设备的电流和电压畸变率达到1EEE 51 9标准的要求

控制电流总需求畸变率(TDD)达到1EEE 51 9标准中表10.3规定的限值

滤除6脉整流电路所产生的5次，7次等特征次谐波

额定电压：100V~1200V AC 50/60Hz

额定电流：6~1600A

适配0.1~1000KW变频器等6脉整流设备

适用于单相/三相三线/三相四线供电的变频器等6脉整流设备

专门为变频器、伺服等6脉整流设备设计
已成功匹配西门子、ABB、丹佛斯、安川等100+国内外知名品牌的变频器/伺服等负荷
已成功帮助客户解决变频器/伺服等谐波干扰及谐波超标等问题10000+例
已成功服务中航等1000+家头部企业
该产品已累计售出100000+台
款到后7~20天发货(视定单情况而定)

可根据客户实际需求量身定制

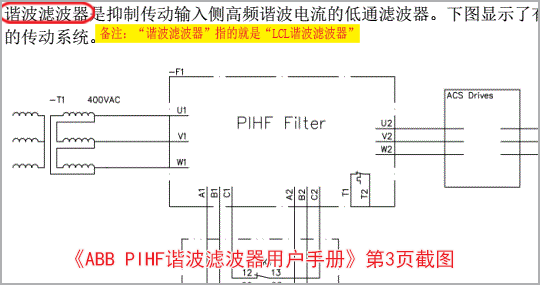

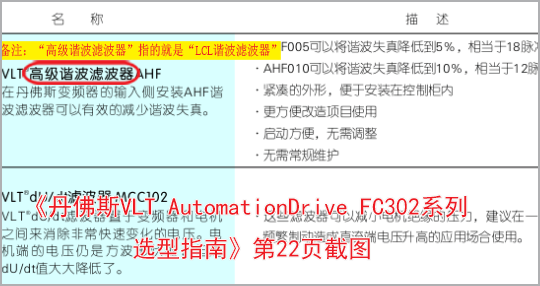

LCL谐波滤波器作用

MLAD-GFC系列LCL谐波滤波器的主要作用如下

1解决变频器等6脉冲整流设备的谐波达不到GB17625、GB14549、IEEE519等标准规定的谐波限值等问题

2解决变频器等6脉整流设备谐波干扰、损坏断路器、漏电保护装置、接触器、热继电器、接地保护装置等电气元件的问题

3解决变频器等6脉整流设备产生的谐波干扰传感器、温控器等仪器仪表的问题

4解决频器等6脉整流设备导致补偿电容器出现过热、易鼓肚、漏液、爆裂、寿命低等问题

5解决频器等6脉整流设备干扰、损坏LED灯、变频空调、微波炉等照明及家用电器的问题

6提高变频器等6脉整流设备/系统的可靠性、稳定性及安全性，保护变频器等6脉整流设备

LCL谐波滤波器主要参数

电源参数：100V~1200V±15% AC 50/60Hz三相三线

电流/功率：额定电流：6A~1600A(可定制)/适配变频器功率：0.1KW~1000KW

滤波效果：THD ≤10%（可达5% 需定制）滤波次数：3次，5次，7次，11次，13次等

生产基地：青岛/德州/深圳/西安/扬州

绝缘等级：铁芯-绕组 3000VAC/50Hz/5mA/10s无飞弧击穿(工厂测试)

绝缘电阻：≥300MΩ @1000V DC(断开滤波补偿用电容器)

温升：≤95K(绕组) ≤90K(铁芯顶端)

噪声：＜70dB(水平距离1m)

环境要求：温度：-25℃~+55℃ 湿度：20%~95%（无凝露）海拔高度≤1000m

执行标准：IEC 289-1987 / GB/T 1094.6-2011 / JB/T 5346-2014 / Q/QDLBJN005-2015

LCL谐波滤波器快速选型表

LCL谐波滤波器型号	适配功率	额定电流	额定电压	外观尺寸(mm)	重量
MLAD-GFC-400-6-6	1.5KW	6A	400V AC 3φ	255280400mm	16
MLAD-GFC-400-10-10	3.7KW	10A	400V AC 3φ	255280400mm	19
MLAD-GFC-400-15-15	5.5KW	15A	400V AC 3φ	255280400mm	23
MLAD-GFC-400-20-20	7.5KW	20A	400V AC 3φ	255280400mm	25
MLAD-GFC-400-30-30	11KW	30A	400V AC 3φ	255280400mm	26
MLAD-GFC-400-40-40	15KW	40A	400V AC 3φ	255280400mm	29
MLAD-GFC-400-50-50	18.5KW	50A	400V AC 3φ	305320520mm	37
MLAD-GFC-400-60-60	22KW	60A	400V AC 3φ	305320520mm	42
MLAD-GFC-400-80-80	30KW	80A	400V AC 3φ	305320520mm	43
MLAD-GFC-400-100-100	37KW	100A	400V AC 3φ	305320520mm	50
MLAD-GFC-400-120-120	45KW	120A	400V AC 3φ	305320520mm	55
MLAD-GFC-400-150-150	55KW	150A	400V AC 3φ	455450910mm	76
MLAD-GFC-400-200-200	75KW	200A	400V AC 3φ	455450910mm	94
MLAD-GFC-400-250-250	90/93KW	250A	400V AC 3φ	455450910mm	110
MLAD-GFC-400-300-300	110KW	300A	400V AC 3φ	455450910mm	122
MLAD-GFC-400-350-350	132KW	350A	400V AC 3φ	455450910mm	146

备注：

1、MLAD-GFC系列LCL谐波滤波器有带外壳与不带外壳的两种，您可根据自己的实际需求进行选择；
2、限于篇幅，仅列出常用部分，如需完整选型手册，请联系客服1531-877-2738(微信同号；邮箱：sales@lvbojieneng.com)；如您有技术问题，请咨询1531-876-1351(微信同号；邮箱：tech@lvbojieneng.com)；
3、MLAD-GFC系列LCL滤波器的常规交付周期为款到后7~20天，具体交付日期，以绿波杰能客服回复为准；
4、MLAD-GFC系列LCL谐波滤波器的选型必须明确如下参数：电源类型（单相/三相）、额定电压（220V/400V等）、额定功率/电流(KW/A)、谐波治理要求等。

LCL谐波滤波器产品特点

青岛绿波杰能是运达昌股份旗下的全资子公司，现为运达昌股份HCPC事业群(绿波杰能集团)ES事业处。
青岛绿波杰能自2005年专注于LCL谐波滤波器的产研，近20年来，已成功服务中航等头部企业1000+家，MLAD-GFC系列LCL谐波滤波器累计出货达100000+台。

可替代国内外同类滤波器

可以完美替代国内外同类型的
LCL谐波滤波器

1

滤波效果更好

可解决≥95%的变频器等
6脉整流设备谐波导致的问题

2

滤波效能更高

THD≤10%
（5%需定制）

3

知名品牌器件

采用经严苛检验的
知名品牌原材料及器件

4

品质更高

出厂不良率
≤100ppm

5

专门定制

专门为变频器、伺服等
6脉整流设备量身定制

6 LCL谐波滤波器适配品牌

青岛绿波杰能是运达昌股份旗下的全资子公司，现为运达昌股份HCPC事业群(绿波杰能集团)ES事业处。
青岛绿波杰能自2005年专注于LCL谐波滤波器的产研，近20年来，已成功服务中航等头部企业1000+家，MLAD-GFC系列LCL谐波滤波器累计出货达100000+台。
绿波杰能MLAD-GFC系列LCL谐波滤波器已和如下品牌的变频器/伺服等有过较多的成功配套案例，如西门子、ABB、丹佛斯(海利普)、AB(罗克韦尔)、施耐德、艾默生、SEW、伦茨、欧陆、GE、CT、博世力士乐、富士、三菱、安川、欧姆龙、三垦、松下、东芝、东洋、明电舍、LS(LG)、台达、东元(台安)、三碁、爱德利、士林、汇川、英威腾、欧瑞(惠丰)、海利普、森兰、富凌等国内外知名品牌，绿波杰能都有100+的成功配套案例
