谐波治理旗舰无功补偿先锋——青岛绿波杰能

变频器输入电抗器

MLAD-VR-SR变频器输入电抗器，又名“变频器进线电抗器”，可以有效抑制电源中的高次谐波以及尖峰脉冲，保护变频器；同时，还能够有效抑制变频器在整流过程中产生的高次谐波，解决变频器干扰与它使用同一电网的用电设备、仪器仪表、弱电系统、通讯等问题，提升变频系统的功率因数。
MLAD-VR-SR变频器输入电抗器一直坚持选用知名品牌的优质低损耗硅钢片、紫铜扁线，H级浸漆，无磁性材料的紧固件等，具有温升低、噪声小、体积小、滤波效果更好等特点。
绿波杰能自2005年开始专注于变频器输入电抗器的研发、生产，近20年来，已累计销售MLAD-VR-SR变频器输入电抗器10,000,000+台，有1000+合作伙伴与绿波杰能签订了长期合作协议，为您提供高性价比的MLAD-VR-SR变频器输入电抗器是绿波杰能人矢志不渝的追求……

解决变频器整流谐波干扰漏保等低压电气，导致它们误动、拒动等问题

解决变频器整流过程中产生的高频谐波干扰温控器等仪器仪表等问题

解决变频器整流谐波导致的通信异常等问题

解决电源谐波导致的变频器整流模块频繁损坏等问题

抑制变频器产生的及电网中的高次谐波

抑制电网侧的Du/Dt及Di/Dt，保护变频器

平滑变频器整流电路换相时产生的电压缺陷

提升变频系统的功率因数

适用于单相/三相三线供电的变频器

额定电压：100V~1200V AC

额定电流：6~1600A(可定制)

适配0.1~1000KW变频器

选用优质低损耗硅钢片、紫铜扁线及无磁性材料的紧固件
专门根据变频器产生的谐波特点对变频器输入电抗器的参数进行了10+次优化
已成功匹配西门子、ABB、丹佛斯、安川等100+国内外知名品牌的变频器
已成功帮助客户解决变频器谐波干扰及EMC超标等问题10000+例
已成功服务中航等1000+家头部企业
该产品已累计售出1000000+台
款到后3~10天发货(视定单情况而定)

可根据客户实际需求量身定制

变频器输入电抗器作用

MLAD-VR-SR变频器输入电抗器的主要作用如下

1解决变频器谐波干扰、损坏断路器、漏电保护装置、接触器、热继电器、接地保护装置等电气保护元件的问题

2解决变频器谐波干扰通信、计算机网络、监控等弱电系统的问题

3解决变频器谐波干扰传感器、温控器等仪器仪表的问题

4解决变频器谐波导致补偿电容器过热、易鼓肚、漏液、爆裂、寿命低等问题

5解决电气设备EMC测试中的传导干扰测试等无法通过的问题，与MLAD-V-SR变频器输入滤波器配合使用，EMC测试通过几率将增加至≥95%

6解决电网谐波干扰导致的变频器误动、拒动、误报警、整流模块频繁损坏等问题

7解决变频器谐波干扰、损坏LED灯、变频空调、微波炉等照明与家用电器的问题

8提高变频系统的安全性、稳定性及可靠性

变频器输入电抗器主要参数

电源参数：100V~1200V±15% AC 50/60Hz单相/三相三线

电流/功率：额定电流：6A~1600A(可定制)/适配变频器功率：0.1KW~1000KW

滤波效果：≥30% @THD≤5%

生产基地：青岛/德州/深圳/西安/扬州

抗电强度：铁芯-绕组 3000VAC/50Hz/5mA/10s无飞弧击穿(工厂测试)

绝缘电阻：≥300MΩ @1000V DC

绝缘等级：F级/H极

防护等级：IP00

工作噪声：＜65dB(水平距离1m)

温升限值:铁芯＜85K 线圈＜95K

环境要求：温度：-25℃~+55℃ 湿度：20%~95%（无凝露）海拔高度≤1000m

执行标准：IEC 289-1987 / GB/T 1094.6-2011 / Q/QDLBJN002-2015

变频器输入电抗器快速选型表

变频器输入电抗器型号	额定电流(A)	适配功率(KW)	电压降(V)	外观尺寸(mm)	安装尺寸(mm)
MLAD-VR-SR0006V4CU	6	≤1.5	4.43	12080140mm	75*60mm
MLAD-VR-SR0010V4CU	10	≤3.7	4.43	130100160mm	85*60mm
MLAD-VR-SR0020V4CU	20	≤7.5	4.43	140100170mm	90*60mm
MLAD-VR-SR0030V4CU	30	11	4.43	140100170mm	90*60mm
MLAD-VR-SR0040V4CU	40	15	4.43	150110130mm	125*60mm
MLAD-VR-SR0050V4CU	50	18.5	1.33	160110140mm	150*75mm
MLAD-VR-SR0060V4CU	60	22	4.43	180120140mm	150*75mm
MLAD-VR-SR0080V4CU	80	30	4.43	180140140mm	150*80mm
MLAD-VR-SR0100V4CU	100	37	4.43	190140160mm	195*85mm
MLAD-VR-SR0120V4CU	120	45	4.43	190140160mm	195*85mm
MLAD-VR-SR0150V4CU	150	55	4.43	190150160mm	195*95mm
MLAD-VR-SR0200V4CU	200	75	4.43	230160220mm	210*105mm
MLAD-VR-SR0250V4CU	250	90/93	4.43	230160220mm	210*105mm
MLAD-VR-SR0300V4CU	300	110	4.43	240170220mm	210*110mm
MLAD-VR-SR0350V4CU	350	132	4.43	245175215mm	240*120mm
MLAD-VR-SR0400V4CU	400	160	4.43	245175215mm	240*120mm
MLAD-VR-SR0500V4CU	500	≤220	4.43	295200250mm	260*130mm
MLAD-VR-SR0600V4CU	600	250	4.43	295200250mm	260*130mm

备注：

1、限于篇幅，仅列出常用部分，如需完整选型手册，请联系客服1531-877-2738(微信同号；邮箱：sales@lvbojieneng.com)；如您有技术问题，请咨询1531-876-1351(微信同号；邮箱：tech@lvbojieneng.com)；
2、MLAD-VR-SR系列变频器输入电抗器的常规交付周期为款到后3~10天，具体交付日期，以绿波杰能客服回复为准；
3、MLAD-VR-SR系列变频器输入电抗器的选型必须明确如下参数：电源类型（单相/三相）、额定电压（220V/400V等）、电源频率（Hz）、额定功率/电流(KW/A)。另外，变频器输入电抗器的额定电流必须≥电动机实际工作电流×（1.2~1.5），否则，变频器输入电抗器将面临因过流而饱和烧毁的风险；如变频器与电动机的电流不一致时，以电动机的实际工作电流为准。
4、MLAD-VR-SR****V4系列变频器专用输入电抗器产品仅适用于预防/解决一般的谐波干扰问题，如有Du/Dt抑制、Di/Dt抑制、保护变频器整流模块等其它需求，建议联系绿波杰能客服1531-876-1351(微信同号；邮箱：tech@lvbojieneng.com)。 5、如果您是出口定单，请在选型前告知绿波杰能客服MLAD-VR-SR系列变频器专用输入电抗器的最终应用国家或地区，因电源环境及物理环境的不同，绿波杰能会根据最终应用国家或地区的不同而做专门的优化，以保证MLAD-VR-SR系列变频器专用输入电抗器安全、充分发挥其效能。

变频器输入电抗器适配品牌

青岛绿波杰能是运达昌股份旗下的全资子公司，现为运达昌股份HCPC事业群(绿波杰能集团)ES事业处。
青岛绿波杰能自2005年专注于变频器输入电抗器的产研，近20年来，已成功服务中航等头部企业1000+家，MLAD-VR-SR变频器输入电抗器累计出货达1000000+台。
绿波杰能MLAD-VR-SR变频器输入电抗器已和如下品牌的变频器有过较多的成功配套案例，如西门子、ABB、丹佛斯(海利普)、AB(罗克韦尔)、施耐德、艾默生、SEW、伦茨、欧陆、GE、CT、博世力士乐、富士、三菱、安川、欧姆龙、三垦、松下、东芝、东洋、明电舍、LS(LG)、台达、东元(台安)、三碁、爱德利、士林、汇川、英威腾、欧瑞(惠丰)、海利普、森兰、富凌等国内外知名品牌，绿波杰能都有100+的成功配套案例

包括但不仅限于以上品牌，绿波杰能都有100+的成功配套案例

变频器输入电抗器产品特点

青岛绿波杰能是运达昌股份旗下的全资子公司，现为运达昌股份HCPC事业群(绿波杰能集团)ES事业处。
青岛绿波杰能自2005年专注于变频器输入电抗器的产研，近20年来，已成功服务中航等头部企业1000+家，MLAD-VR-SR变频器输入电抗器累计出货达1000000+台。

可以替代国内外同类电抗器

可以替代国内外变频器厂家
所提供（OEM）的变频器输入电抗器

1

更小的噪声及振动

更小的噪声及振动
采用优质材料及优化的结构设计

2

温升更低

温升更低
损耗更小

3

良好的绝缘性能

更高的机械强度，更好的防潮性能
真空浸漆工艺及高温热烘固化

4

长期运行更可靠

长期运行更可靠
得益于采用F级/H级线圈

5

高品质防锈漆喷涂工艺

不会生锈
得益于高品质防锈漆喷涂工艺

6 变频器整流谐波的危害

1、对漏保、断路器等电气元件的危害

变频器整流谐波会干扰、损坏断路器、漏电保护装置、接触器、热继电器、接地保护装置等电气保护元件，导致它们出现过热、失灵、误动作、频繁损坏等问题

2、对通信、计算机网络、监控等弱电系统的的危害

变频器整流谐波会干扰通信线路及I/O，导致电话出现杂音、中断等；网络时断时续、速度变慢、通讯错误等；监控屏幕出现雪花、条纹等问题

3、对传感器、温控器等仪器仪表的的危害

变频器整流谐波会干扰传感器、温控器等仪器仪表，导致它们出现显示数值频繁波动、显示数值不准确等问题

4、对电容器等的危害

变频器整流谐波会导致电容器出现过热、易鼓肚、漏液、爆裂等问题，降低电容器的使用寿命

5、对照明、家用电器的危害

变频器谐波会干扰、损坏照明、家用电器等，如LED灯、变频空调、微波炉等，造成LED灯、变频空调频繁损坏，微波炉无法正常工作等问题

6、对变压器的危害

变频器整流产生的谐波会进入变压器，造成变压器过热，甚至烧毁变压器；影响变压器的绝缘能力；降低变压器的带载能力；变频器谐波还会导致变压器产生噪声

4、对电容器等的危害

变频器整流谐波会导致电容器出现过热、易鼓肚、漏液、爆裂等问题，降低电容器的使用寿命

5、对照明、家用电器的危害

变频器谐波会干扰、损坏照明、家用电器等，如LED灯、变频空调、微波炉等，造成LED灯、变频空调频繁损坏，微波炉无法正常工作等问题

6、对变压器的危害

变频器厂家如是说

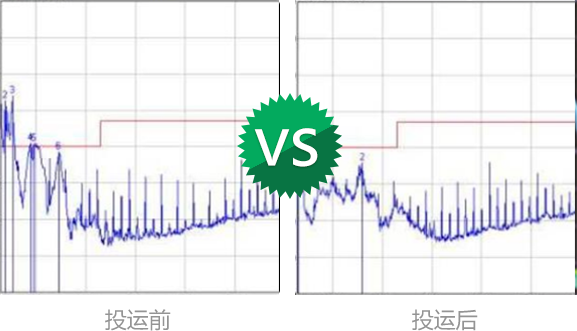

变频器输入电抗器应用效果实例

查看更多+

客户如是说

听刘工的话，做绿波杰能的“乖宝宝”……

用青岛绿波杰能自主产研的MLAD-VR-SR系列变频器专用输入电抗器，成功帮我们预防了变频器输入端的高次谐波导致的电磁谐波干扰问题，保证了我们的设备的正常、稳定、可靠运行，让我们在三个竞争对手中脱颖而出，帮我们拿到了一个大批量定单……

陈部长客户归属地：安徽凤阳

硅整流变压器不“捣鬼”了

MLAD-VR-SR0010V9S增强型变频器输入电抗器完美解决了6脉硅整流变压器干扰精密仪表的问题，让硅整流变压器不敢再“捣鬼”了！

于女士客户归属地：山东德州

效果好才是真的好！

青岛绿波杰能的MLAD-V-SR0500型变频器专用输入滤波器及MLAD-VR-SR0500V9CU型变频器专用输入电抗器，帮助我们顺利解决了200KW变频器干扰导致的1）两线制仪表信号受到干扰，测量值出现波动。波动比较严重时，控制系统发出压力高或者压力低的信号；干扰非常严重时，控制系统误认为是压力过低，而自动关闭一些阀门；2）变频器运行后，车间变压器的保护装置误动作，经常发出过负荷报警，甚至还发生误动作跳闸的事故，而变压器实际负荷才500 kW，没有出现过负荷等问题

卞主任客户归属地：山西大同

没有白花的钱！

我们的设备，提前选装了青岛绿波杰能自主产研的MLAD-VR-SR0600V9变频器专用输入电抗器及MLAD-VR-SC0600V3变频器专用输出电抗器，安装调试一切顺利！相反，那些没有提前选装变频器专用输入电抗器及变频器专用输出电抗器的厂家，调试过程却往往不是一帆风顺。老板说：没有白花的钱！

冷峰客户归属地：陕西宝鸡

柴油发电机终于可以正常工作了

青岛绿波杰能自主产研的MLAD-VR-SR0080V9变频器输入电抗器，以及MLAD-V-SR0080变频器输入滤波器，帮助我们解决了柴油发电机在变频器输出频率达到35Hz自动停机的问题，反复试验了N次，证明了这种解决方案的可靠性，感谢青岛绿波杰能！

甘肃金昌客户归属地：周贤德

这次真的长记性了，牢记变频器输入电抗器，方能保住好生意

绿波杰能帮我们解决了变频器频繁报过载、欠压，电容补偿柜的里面的补偿电容器频繁漏液等问题，让我们用几万块钱的较小代价，保住了几十万的定单。我总结一句话：牢记MLAD-VR-SR变频器输入电抗器，方能保住好生意！

王总客户归属地：宁波

青岛绿波杰能帮了我大忙了

项目验收日期将要到，谐波干扰问题又一直解决不了，领导天天不给好脸色，弄得我是心急如焚。当我联系绿波杰能的时候，他们满口答应下来，本来我心里还有点儿顾虑，但时间不等人，只能让他们试试了。结果，幸运女神还真是垂青我了。领导高兴坏了，还特意请绿波杰能的现场工程师们吃了顿饭，以示感谢！

张主任客户归属地：东营

解决问题就是王道，说的就是绿波杰能生产的变频器输入电抗器

有句古话：不试不知道。我们跟青岛绿波杰能的合作过程，就应了这句话了。通过试用，发现绿波杰能MLAD-VR-SR变频器输入电抗器真的是好用，所以，我们才会选择。希望青岛绿波杰能能够越做越好！

公先生客户归属地：德州

相信专注的力量，相信绿波杰能的变频器输入电抗器

弄了两次，变频器整流模块频繁损坏的问题，终于被青岛绿波杰能攻克了，终于可以给这家集团公司有个交代了，让我又有了继续与他们合作的机会，相信专注的力量，相信绿波杰能。公司研究后决定，要成为青岛绿波杰能在越南的代理商。

阮生客户归属地：越南

谢谢您帮我们保住了大客户

绿波杰能给我们的15KW变频器和30KW变频器量身定制的变频器输入电抗器MLAD-VR-SR0040V9及MLAD-VR-SR0080V9，解决了我所遇到的变频器整流模块总是被烧坏（平均每个月都得坏一两次）的问题，帮我们保住了这个大客户。感激之情无法言表，我正在和绿波杰能进行沟通，要成为他们在越南的代理商……
