谐波治理旗舰 无功补偿先锋——青岛绿波杰能

电源噪声谐波解决方案

  UPS/EPS之所以会产生谐波,是因为其电路结构中,也含有整流电路做交直流转换而导致的。UPS/EPS电源所产生的谐波,会导致视在功率增大,电缆温度升高,变频器降容且损耗增大,中性线电流增大等等,因此,对UPS/EPS电源进行谐波治理,是当务之急……绿波杰能十余年来一直从事谐波治理及无功补偿,有丰富的谐波治理及无功补偿经验,是您理想的合作伙伴……

一、UPS/EPS电源的谐波干扰解决方案
  UPS/EPS电源产生的电磁谐波,可以通过绿波杰能自主研发、生产、销售的如下器件进行抑制:
1、MLAD-U系列UPS/EPS电源专用滤波器
2、MLAD-UR系列UPS/EPS电源专用电抗器
3、MLAD-MR系列磁环滤波器
4、MLAD-ZR系列零相电抗器
5、MLAD-GFC系列LCL谐波滤波器柜
6、MLAD-HIC系列智能无功补偿电力电容器
7、MLAD-APF系列有源电力谐波滤波器


二、UPS/EPS电源谐波抑制器件综合对比表

绿波杰能产品名称 绿波杰产品系列 安装位置 滤波效果 占地面积 投资额
UPS/EPS电源专用滤波器 MLAD-U 进线侧/出线侧 30~50% 较低
UPS/EPS电源专用电抗器 MLAD-UR 进线侧/出线侧 30~50% 较低
磁环滤波器 MLAD-MR 进线侧/出线侧 <30%
零相电抗器 MLAD-ZR 进线侧/出线侧 <30%
LCL谐波滤波器柜 MLAD-GFC 进线侧 ≤95% 较大
智能无功补偿电力电容器 MLAD-HIC 进线侧 ≤75% 较大 较高
有源电力谐波滤波器 MLAD-APF 进线侧 ≤99% 很高

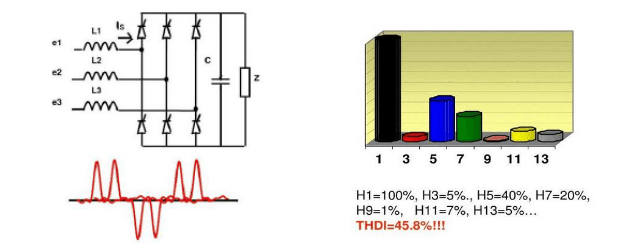

三相6脉整流的UPS/EPS电源的谐波状况


三、UPS/EPS电源谐波的危害
  随着信息化的快速推进,UPS/EPS电源的作用变得越来越重要,功率也越来越大。与此同时,UPS/EPS电源的谐波污染问题也变得日益严重,其谐波危害主要表现在如下几个方面:
1、增大视在功率;
2、导致电缆温度升高;
3、变压器降容且损耗增加;
4、中性线电流增大;
5、对其他设备的影响:
1)自动电话交换机;
2)报警系统;
3)敏感性的电子设备;
4)远程控制系统;
5)影响仪表测量的准确性。


四、UPS/EPS电源谐波产生机理
  UPS/EPS电源主要是由整流电路、逆变电路、控制电路、充电电路、电池组、旁路系统等构成,常用的整流电路有三相全桥6脉整流电路及三相全桥12脉整流电路等。相控整流技术的优点在于结构架单、技术成熟,缺点就是交流输入侧功率因数较低,会产生大量的谐波电流,对电网产生较大的污染。
  市场上主流的UPS/EPS电源为6脉整流,其所产生的谐波电流为5,7,11,13,……以此类推,其产生的谐波电流的阶次可以用下面的公式来描述:
Ih=kp±1
其中,Ih表示谐波电流次数;
k为自然数,取值为1,2,3,……
p表示整流脉冲数
