成为电抗器专家的进阶之路，先要知道输入电抗器和输出电抗器的这5点区别

       最近，青岛绿波杰能陆续接到了几个企业的培训邀请，他们想邀请青岛绿波杰能为他们的技术人员做变频器/伺服/中频炉/电焊机等整流/逆变类设备的谐波治理等方面的专题培训。他们知道绿波杰能工作深耕电能质量（谐波治理及无功补偿）20多年，对谐波治理方面还算是略有所知，他们还特别提了几个知识点，其中的一个就是输入电抗器和输出电抗器的区别。其实，最近也正好接到了几个网友的关于这方面的内容的提问，所以，青岛绿波杰能特地把这部分培训内容又专门整理了一下，分享给想要了解输入电抗器和输出电抗器区别的朋友们。多说无益，直接上干货……

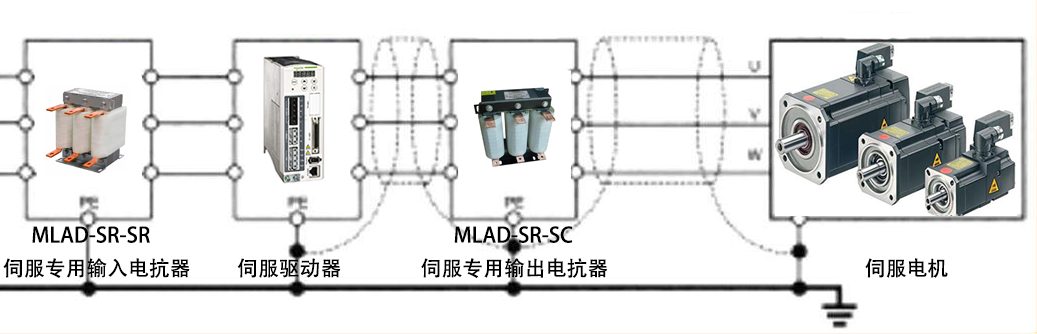

一、安装位置
       输入电抗器一般安装于驱动器（这里所说的驱动器包括变频器、伺服驱动器等整流/逆变类设备，下同）的电源侧；而输出电抗器则一般安装与驱动器的负载侧；在某些情况下，输入电抗器和输出电抗器可以短期内角色互换/替代，但一般不建议两者互换/替代，主要还是因为如下所述的3点差别；

二、功能
       输入电抗器一般用于抑制谐波，降低Du/Dt（也称Dv/Dt）及Di/Dt，保护驱动器自身及与其使用同一电源的敏感用电设备，提升驱动器系统的功率因数cosØ；而输出电抗器则用于抑制谐波，降低Du/Dt（也称Dv/Dt）及Di/Dt，保护负载（这里所说的负载包括电动机、伺服电机等，下同）及其周围的敏感用电设备；

三、电感量
       一般情况下，输入电抗器的电感量会比输出电抗器的电感量要大，但是，也要具体问题具体分析，在某些特定的情况下，输出电抗器的电感量有可能会大于输入电抗器的电感量，比方说，当电动机噪声比较大的情况下，标准电感量的输出电抗器是无法达到该效果的，只有选择电感量足够大的输出电抗器，才能比较有效的解决变频器逆变谐波导致的电动机噪声问题；

四、磁芯
       在额定频率范围内，输入电抗器和输出电抗器是可以选用同样的磁芯的；但是，有些场合，变频器的实际输出频率远远高于额定频率的情况下，必须选用耐高频的磁芯，否则，很容易导致输出电抗器过热，乃至烧毁；
五、电流密度
       电流密度是决定电抗器所需要消耗的物理资源的一个重要指标。一般情况下，输入电抗器的电流密度会比输出电抗器的电流密度要大，这也就意味着，同等电感量的情况下，输出电抗器所需要消耗的物理资源会比输入电抗器要多，因此，价格也就会更贵。

六、不得不提的直流电抗器
       除了输入电抗器和输出电抗器之外，还有一个驱动器专用的直流电抗器，是不得不提的。之所以要提这个直流电抗器，是因为直流电抗器是往往被大家容易忽视的，且直流电抗器具有更小的体积，更高的性价比。现将直流电抗器的主要作用介绍如下：
1、提高驱动系统的功率因数（与合适的输入电抗器搭配，可将驱动系统的功率因数提升至≥0.95）；
2、抑制纹波，提升驱动器的直流环节的稳定性；
3、保持整流的连续性，降低纹波系数，减少驱动器在运行过程中产生的整流谐波。
