近期，有个朋友遇到了变频器报接地短路故障等问题，他按照变频器使用手册上教授的方法去排除，搞了好长时间，愣是没有搞定。也正是这个原因，他才开始向青岛绿波杰能进行求助。说白了，毕竟青岛绿波杰能现在的方向是从事变频器等整流/逆变类设备的谐波治理与无功补偿。咋一听说这个问题，青岛绿波杰能也有点儿懵逼。好在青岛绿波杰能很快就冷静下来，结合变频器使用手册，再加上从网上也去了解了一下这个故障内容，再把青岛绿波杰能从事变频器谐波治理经历过的一些实际案例也整理了一下，才有了下面的内容。创作不易，且读且珍惜，嘿嘿……

一、导致变频器报接地短路故障的5类原因

       导致变频器报接地短路故障的大致原因，可以分为如下5类：

1、变频器自身的问题

       变频器自身的问题包括：霍尔元件不好、运放电路不好、逆变模块（IGBT/IPM/PIM等等）不好、电容不好、线路板不好等变频器硬件不好、内部灰尘，变频器参数设置不好等等；

2、电动机自身的问题

       电动机自身的问题包括：电动机自身的绕组绝缘不好、电动机线圈与外壳短路等等；

3、线缆问题

       变频器与电动机之间的连接线缆及变频器或电动机的接地线存在破损、烧蚀、机械损伤，另外，变频器与电动机之间的连接导线长度过长，也容易导致变频器报接地短路故障等等；

4、接地问题

       接地不好，导致变频器或者是电动机的接地电阻超过了相关标准的规定；变频器与电动机的接地与其它接地共用，也有可能会导致变频器报接地短路故障；

5、谐波问题

       谐波会导致变频器的误报警，这种情况的比例，近几年呈现几何倍数的增长。

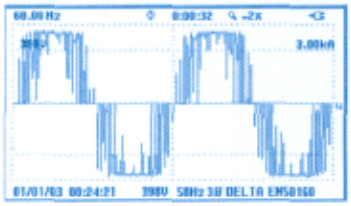

变频器输出端的电压波形实测图——青岛绿波杰能

二、变频器短路接地故障的3大解决措施

       遇到变频器短路接地故障，其实不用慌，因为一定会有办法解决这个问题的。解决变频器短路接地故障的有三大办法：

1、观察法

       观察变频器、电动机（尤其是接线盒）、线缆、接头等表面是否有破损、烧蚀、电气火花、机械损伤、松动等情况；接地线是否过长，接地线线径不够（接地线的线径要＞主线径/2，最好是短而粗），接地线混用（变频系统的接地最好不要和其它用电设备共用接地）等问题；如果没有，就继续下一步；如果有的话，就根据实际情况酌情处理；

2、测量法

       测量变频器的霍尔元件、逆变模块、整流模块、电容、电路板等是否存在异常；测量电动机的绕组绝缘等是否正常；测量接地电阻是否正常；如果上面一切正常，那就继续下一步；如果发现有问题，那就按照具体问题进行整改；

3、滤波法

       如果是电源谐波导致的变频器误报警等问题，可以在变频器的电源加装变频器专用输入滤波器、MLAD-VR-SR变频器专用输入电抗器、LCL谐波滤波器、有源电力谐波滤波器等电源谐波抑制器件；

MLAD-SW系列正弦波滤波器

       如果是变频器与电动机之间的连接导线过长导致的，可以在变频器输出端安装变频器专用输出电抗器、Du/Dt滤波#深度好文计划#器、正弦波滤波器等器件；如果是变频器逆变侧谐波导致的，可以在变频器输出端安装变频器专用输出滤波器、变频器专用输出电抗器、Du/Dt滤波器、正弦波滤波器等变频器逆变侧的谐波抑制器件。

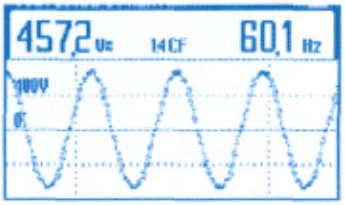

加装MLAD-SW正弦波滤波器后的变频器输出端的电压波形实测图——青岛绿波杰能
