想彻底解决中频炉谐波干扰变频器、伺服驱动器等问题，答案就在这里了……

       最近，绿波杰能累计接到了数十个客户的问询信息，很多都是因为自己厂里既有中频炉，又有变频器、伺服驱动器等整流/逆变类设备，中频炉开启之后，变频器、伺服驱动器等无法正常工作，或者是出现变频器/伺服驱动器的模块、电容等器件损坏等问题，而又查不到具体的原因，最后只能来求助于绿波杰能。当然了，这其中有部分客户是知道因为中频炉、变频器、伺服驱动器等设备/系统/装置等在运行过程中所产生的谐波，以及电网中的固有谐波等综合因素导致的，但却不知道该如何系统性的去解决这些谐波干扰问题。

       下面，绿波杰能就来揭开这些问题的面纱，让大家能够系统的了解事情的前因后果及其解决方案。

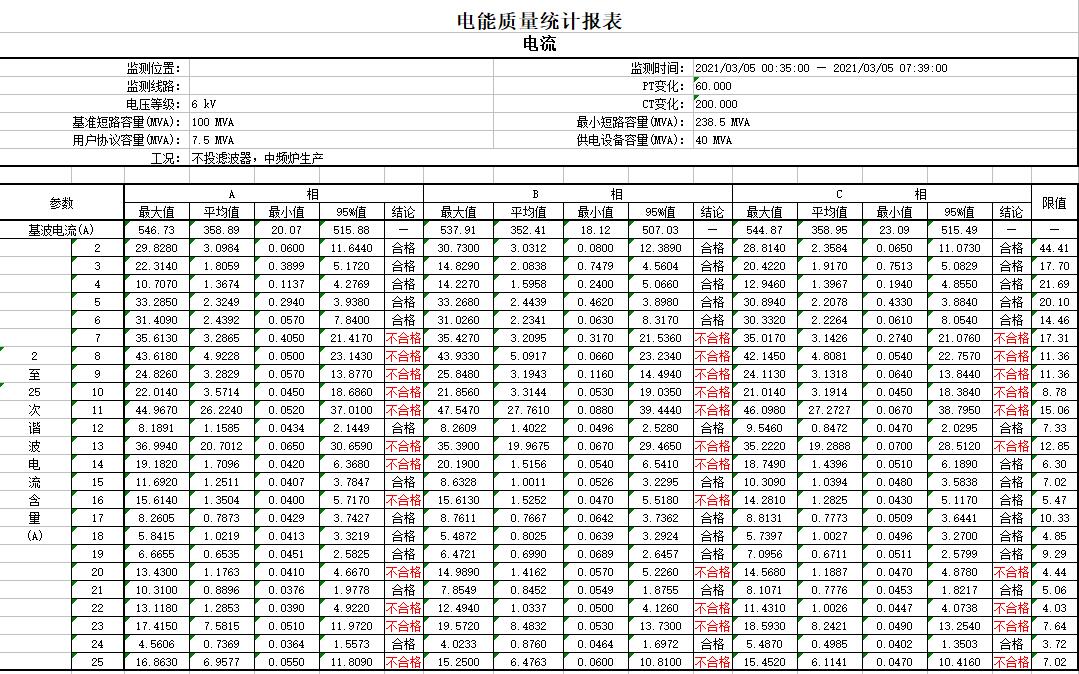

未加装中频炉专用滤波器前的中频炉谐波实测图——青岛绿波杰能

一、中频炉、变频器、伺服驱动器等在运行过程中为什么会产生谐波

       中频炉、变频器、伺服驱动器等整流/逆变类装置之所以会产生谐波，就是因为它们使用了整流及逆变类器件，比方说整流环节所使用的整流桥、逆变环节使用了IGBT等逆变器件，无论是整流器件，还是逆变器件，在使用过程中，都是通过频繁的通断来实现的，正是因为这些频繁的通断，才导致了电压及电流波形的改变。可以这么说，无论是整流器件，还是逆变器件，在使用过程中会产生的谐波，都是其固有的特性，就像有的人生下来的时候，就带有一定的缺陷一样的道理。

二、中频炉产生的谐波对变频器、伺服驱动器等的危害

       上面已经说过了，无论是中频炉，还是变频器、伺服驱动器等整流/逆变类设备，在实际运行过程中，乃至上电后，都会产生谐波。这些谐波的危害，主要体现在如下3个方面：

1、导致变频器、伺服驱动器等误报警

       中频炉在运行过程中产生的谐波，可能会导致变频器、伺服驱动器等出现过电流、过电压、过热等等的报警代码，导致变频器变频器、伺服驱动器等无法正常工作；

2、导致变频器、伺服驱动器等的误动作

       中频炉的谐波，可以导致变频器、伺服驱动器等的误动作，比方说定位不准、脉冲不准、乃至不能根据正常的设定值来运行等等；

3、导致变频器、伺服驱动器等频繁损坏

       中频炉谐波可以导致变频器、伺服驱动器等的电路中的整流桥、电解电容等出现过热，乃至频繁损坏等问题，有的甚至会导致变频器、伺服驱动器等的逆变模块也出现过热、频繁损坏等问题；

MLAD-MFC系列中频炉专用滤波器柜——青岛绿波杰能

三、如何降低中频炉谐波对变频器等的伤害

       要想降低中频炉谐波对变频器等的伤害，可以从如下几个方面来入手：

1、中频炉使用专变的情况

       如果中频炉使用专变的情况下，可以在MLAD-MH系列中频炉专变的高压侧安装中频炉高压谐波装置，也可以在中频炉专变的MLAD-M系列低压侧加装中频炉谐波抑制装置；

2、中频炉使用非专变的情况

       如果中频炉没有使用专变的情况下，只能是在变压器的低压侧或者是中频炉的电源侧加装MLAD-M系列中频炉谐波抑制装置；

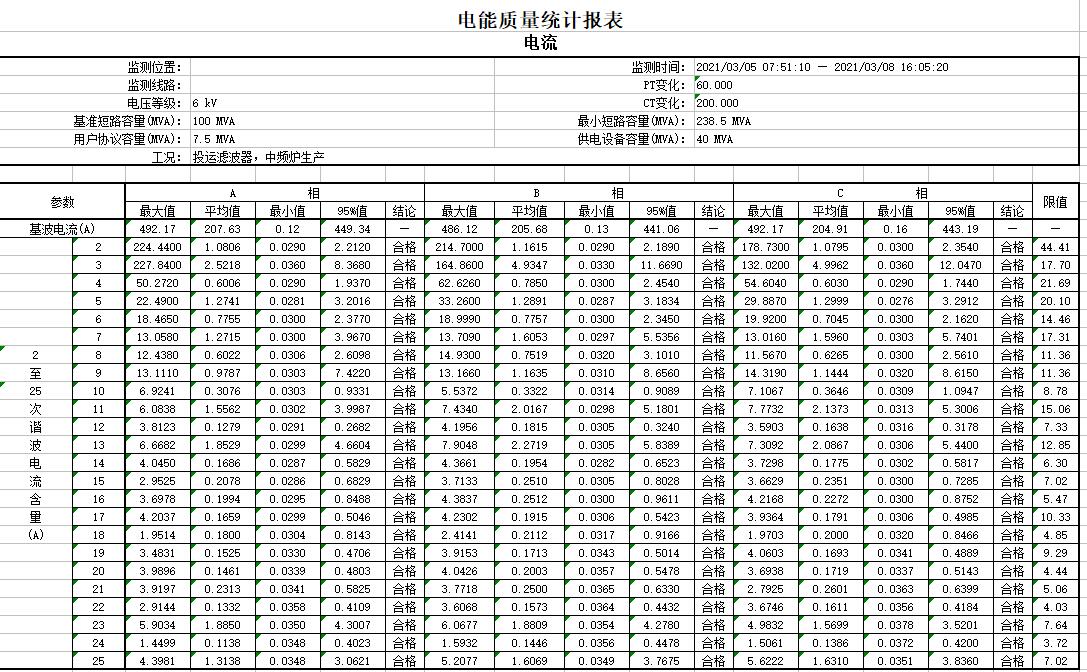

加装中频炉专用滤波器前的中频炉谐波实测图——青岛绿波杰能

3、有源谐波解决方案

       在此，特别说明一下，以上两种解决方案，都属于无源谐波抑制器件/装置。除了无源谐波抑制器件/装置之外，我们还可以使用有源谐波抑制器件/装置，比方说MLAD-APF系列有源电力谐波滤波器、MLAD-SVG系列有源静止无功发生器等等。

4、混合谐波解决方案

       无论是无源谐波抑制器件/装置，还是有源谐波抑制器件/装置，都有一定的缺陷。无源谐波抑制器件/装置的主要缺陷为，当系统/装置的谐波特性发生改变之后，可能需要根据系统/装置的谐波特性重新定制无源谐波抑制器件或装置；而有源谐波抑制器件/装置的主要缺点则是，如果所使用场所的谐波特别大，或者是谐波特性较为复杂的时候，可能有源谐波抑制器件/装置则可能会“罢工”。

       鉴于上述原因，现在很多时候，都会采用混合谐波解决方案，就是无源谐波抑制器件/装置和有源谐波抑制器件/装置有机的糅合到一起，根据现场的谐波实际检测结果及谐波源的分布情况，按照一定比例将两者分解开来，比方说，30%的谐波采用无源谐波抑制器件/装置，70%的谐波采用有源谐波抑制器件/装置，也有可能70%的谐波采用无源谐波抑制器件/装置，30%的谐波采用有源谐波抑制器件/装置，具体的比例，需要根据谐波检测结果及谐波源的分布情况来灵活匹配的，也就是说，既要兼顾谐波抑制效果，同时，还要兼顾成本、占地面积等因素。

5、其它解决方案

       无论以上哪种解决方案，最大的问题就有2个方面，一是成本会比较高，另一个就是占地面积比较大，那么，有没有一种价格低廉、成本又比较低的解决方案呢？答案是有的，但是，效果并不能保证一定是比较好的，在这里，绿波杰能就给大家推荐在变频器、伺服驱动器等的电源侧加装MLAD-VR系列变频器专用输入电抗器或者是MLAD-SR系列变频器专用输入电抗器，但这些输入电抗器，一定不能用标准版的，众多的实践表明，使用标准版的，几乎是没有啥效果的，而是要采用加强版的，或者说是大电感量的变频器专用输入电抗器或者是伺服专用输入电抗器。

       至于变频器专用输入滤波器，或者是伺服专用输入滤波器，除非是MLAD-GFC系列LCL谐波滤波器，否则，是不建议使用的，当然了，不考虑成本及占地面积的情况下，也可以加上，毕竟它们可以有效抑制10KHz~30MHz的高频谐波，这对于变频器、伺服驱动器等整流/逆变类设备/装置来讲，也是有所裨益的。
