您不可不知的变频器对电动机的8大危害

       关于变频器，您可能不知道的是，在它开始普及之初，就有人对变频器是嗤之以鼻的态度，而且，持这种态度的人，不乏变频器界的大咖。其中，很重要的一点，就是这些大咖们早就发现了变频器胎生的弊端，那就是变频器的谐波问题。

一、变频器对电动机的8大危害

       变频器谐波带来的问题是多方面的，如变频器谐波干扰其它用电设备等等，除此之外，还有一个很重要的问题，那就是变频器谐波对电动机的影响。下面，青岛绿波杰能就和大家一起来聊聊变频器谐波对电动机的8大危害：

1、变频器谐波导致电动机振动(震动)

2、变频器谐波导致电动机啸叫(异响)

3、变频器谐波导致电动机过热

4、变频器谐波导致电动机出力轴、轴承等温升过高

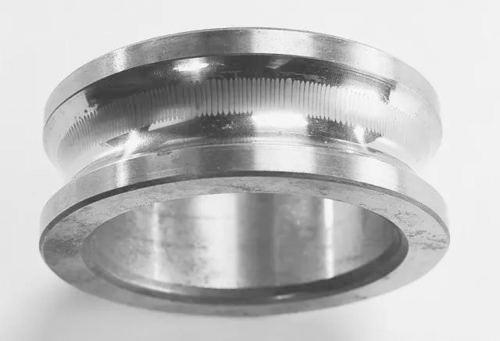

5、变频器谐波导致电动机轴承、出力轴等出现凹坑、破裂

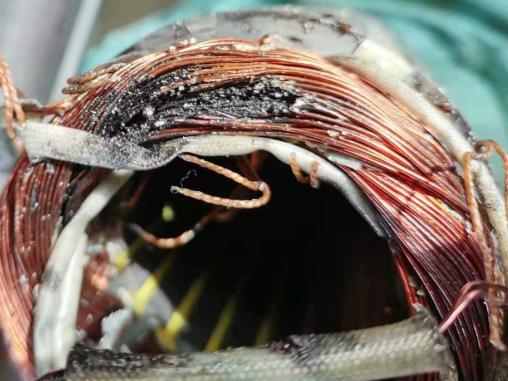

6、变频器谐波冲击电动机的绝缘

7、变频器谐波降低电动机的效率

8、变频器谐波导致电动机寿命明显降低

二、变频器损伤电动机的根本原因

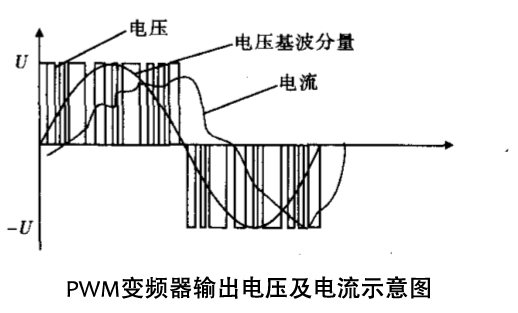

       变频器的硬件电路一般是由整流、中间直流环节、逆变和控制等4个部分组成。在逆变输出回路中，输出电压和电流均有谐波。对于PWM控制的变频器，只要是电压型变频器，不管是何种PWM控制，其输出电压波形为矩形波。其中，谐波频率的高低是与变频器调制频率有关，调制频率低（如1～2KHz），人耳听得见高次谐波频率产生的电磁噪声（尖叫声）；若调制频率高（如IGBT变频器可达20KHz），人耳听不见，但高频信号是客观存在。从电压方波及电流正弦锯齿波，用傅立叶级数不难分析出各次谐波的含量。所以，输出回路电流信号也可分解为只含正弦波的基波和其它各次谐波，而高次谐波电流对电动机直接干扰。

三、变频器输出端的谐波抑制措施

       根据变频器输出端谐波表现的不同，需要根据实际情况采用不同的变频器谐波抑制器件。

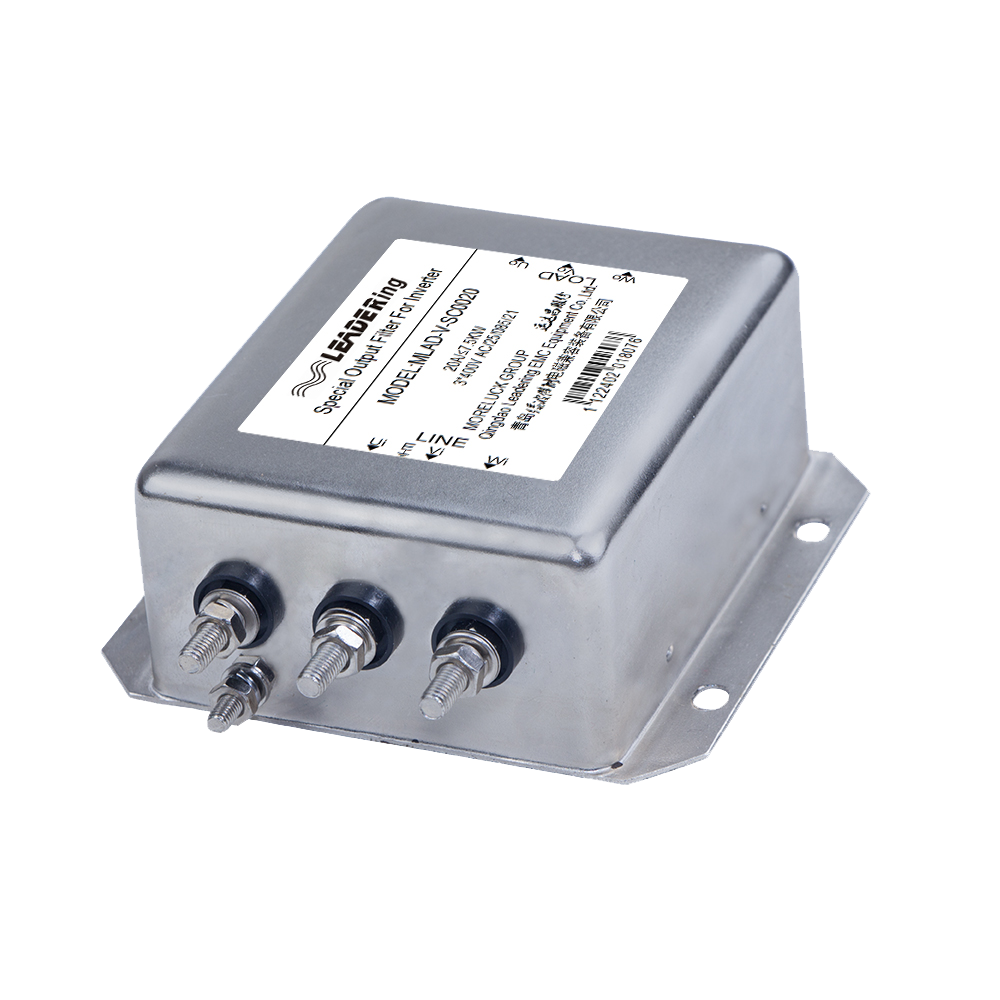

1、MLAD-V-SC系列变频器输出端专用滤波器，主要用来解决变频器输出端谐波导致的电动机啸叫(异响)等问题。

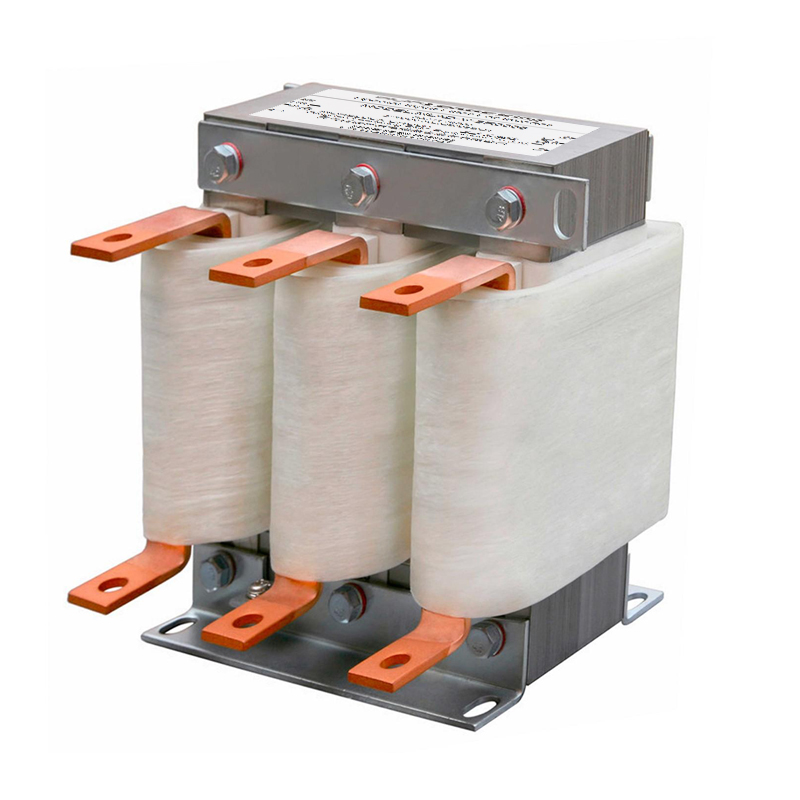

2、MLAD-VR-SC系列变频器输出端专用电抗器，主要解决变频器输出端谐波导致的电动机振动(震动)、电动机过热等问题(适用于变频器与电动机之间的连接导线长度＜300m的场合)。

3、MLAD-DW系列Du/Dt滤波器(电抗器)，主要用来解决变频器输出端谐波导致的电动机振动(振动)、电动机过热、冲击电动机绝缘、电动机使用寿命低等问题（适用于变频器与电动机之间的连接导线长度＜500m的场合）。

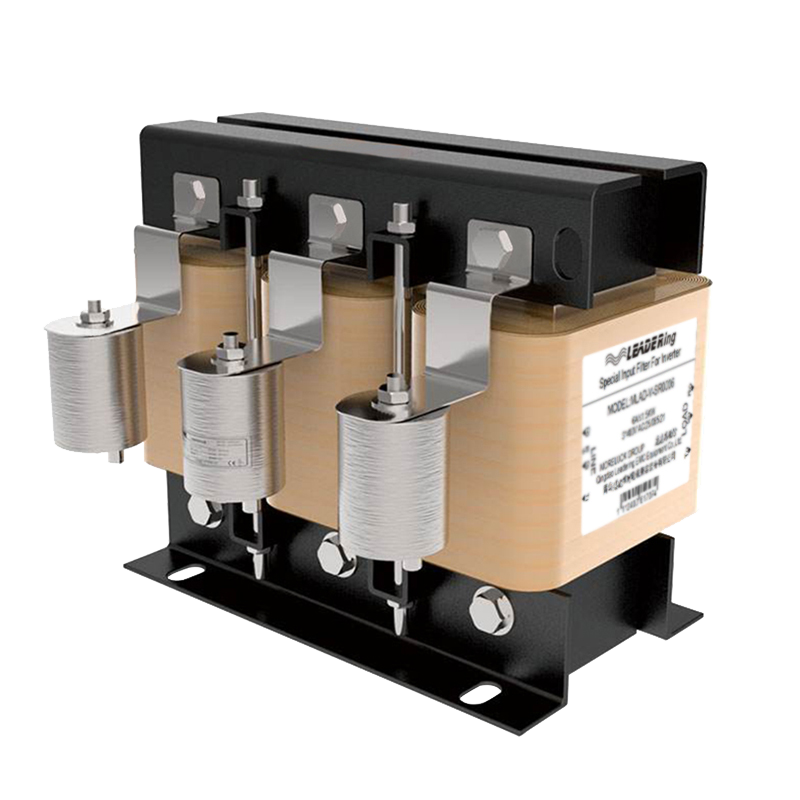

4、MLAD-SW系列正弦波滤波器(电抗器)，主要用来解决变频器输出端谐波导致的电动机振动(振动)、冲击电动机绝缘、电动机过热、电动机出力轴、轴承等温升过高、电动机轴承、出力轴等出现凹坑、破裂、电动机使用寿命低等问题（适用于变频器与电动机之间的连接导线长度＜2000m的场合）
