驱动器干扰J-Link及串口通信的原因分析及可供参考的解决方案

       朋友新开发了一款电机驱动板，采用310V直流供电时，电机一启动，J-Link以及串口通信都会出现干扰问题，但如果50V直流供电就不会有干扰问题，而且，朋友在直流母线上已经加了很多电容了，半桥上也并联了电容了，还是不能解决。该朋友通过各种渠道联系上了青岛绿波杰能。根据青岛绿波杰能20余年从事整流/逆变类设备治理的经验，帮助该朋友进行了分析，并给出了如下的解决方案：

一、干扰问题原理分析

       根据青岛绿波杰能从事整流/逆变类设备谐波治理20多年的经验，问题应该是主要出在如下2个方面：

1、‌电源噪声‌

       310V直流供电时，电机启动瞬间会产生较大的能量波动，导致电源噪声增加，从而影响数字电路部分的通信稳定性‌；

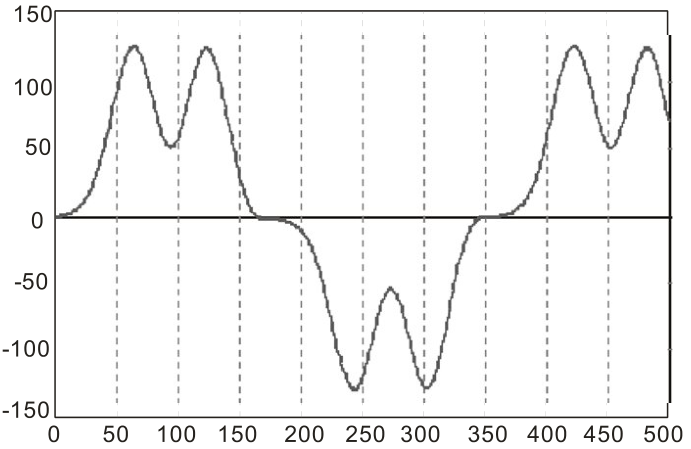

驱动器电源侧的电流波形实测图——青岛绿波杰能

2、‌电磁干扰‌

       电机驱动板在工作过程中会产生电磁干扰，尤其是高频成分的电压和电流波形会通过空气传播或通过导线传导，影响周围电子设备和通信系统‌。

二、解决方案

       要想彻底‌解决电机驱动板在310V直流供电时，电机启动导致的J-Link及串口通信干扰的问题，建议从如下6个方面入手，用排除法，逐一去进行尝试：

1、‌优化电路设计‌

       合理布局驱动器各部件，减少高频回路的截面积和长度，降低辐射干扰和导引干扰‌；

2、‌添加滤波器‌

       在驱动器输入和输出端口添加滤波器，限制高频成分的传播和回流，减少电磁干扰‌；

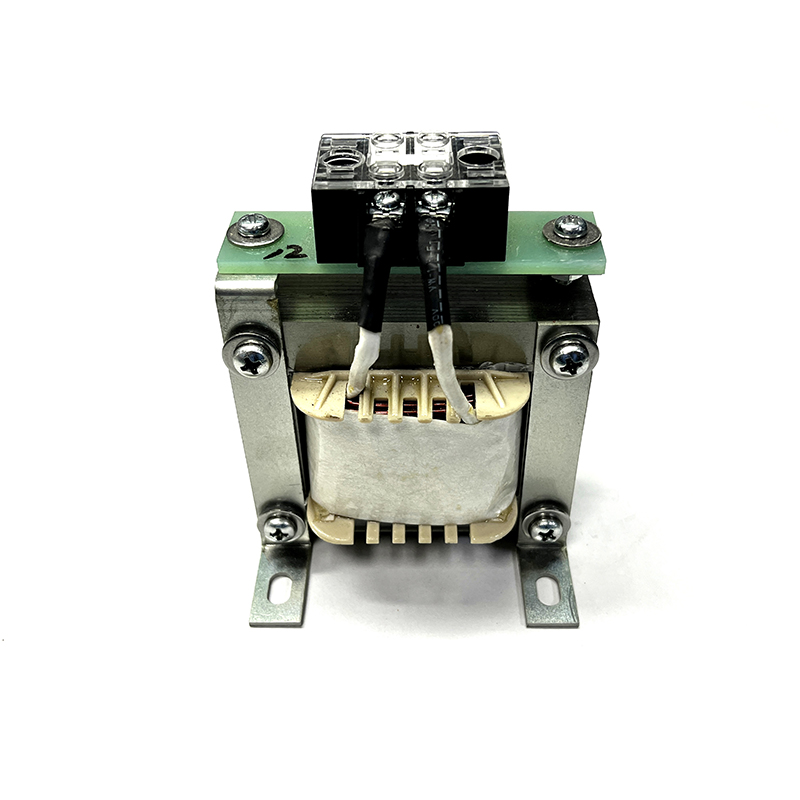

MLAD-VR-DR驱动器专用直流平波电抗器——青岛绿波杰能

3、‌地线隔离‌

       采用适当的隔离措施，使驱动器与其他设备的地线隔离，减小地线干扰‌；

4、‌使用电感而非电容‌

       在电机驱动电路中，使用电感而非电容来减弱电流突变的影响。电感能够减弱电流突变，而电容则难以提供持续的电流补充‌；

5、‌优化控制算法‌

       设计灵敏度高、抗干扰能力强的控制算法，提高系统的稳定性和可靠性‌；

6、‌检查电源系统‌

       确保数字电路电源与模拟部分电源隔离良好，减少电源系统内部的干扰‌。

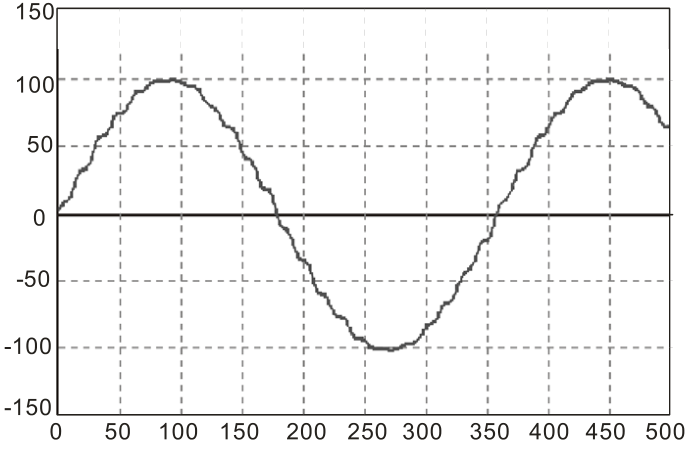

加装MLAD-VR-DR驱动器专用直流平波电抗器后的驱动器电源侧的电流波形实测图——青岛绿波杰能
