青岛绿波杰能简述电流传感器精度漂移等问题的6个原因及11大可行方案

       青岛绿波杰能最近遇到了一个用户，他在设计产品时，遇到了电流传感器频繁出现精度漂移，导致系统误报警的问题，想让青岛绿波杰能帮忙分析一下可能的原因并给出相应的解决方案。回想青岛绿波杰能这20多年与谐波打交道的经历，貌似这样的问题虽然不是很多，但是，确实也是遇到过的。于是乎，绿波杰能就结合自己在解决电流传感器精度漂移这类的成功经验，再加上解决谐波干扰其它传感器的经验，将这些糅合到一起进行梳理分析，于是，也就有了本篇文章。

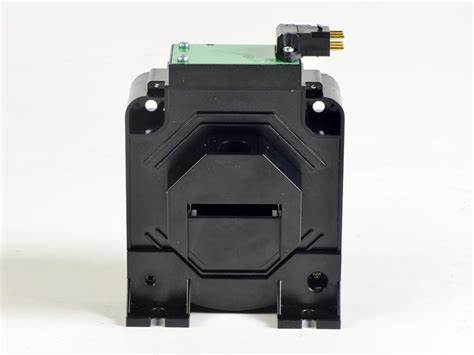

电流传感器

一、电流传感器出现精度漂移的可能原因

       根据青岛绿波杰能的经验，电流传感器出现精度漂移问题的可能原因，比较常见的有如下6种：

1、温度变化

       传感器内部的磁性材料（比如磁芯）或电子元件（如霍尔元件）对温度敏感，高温会导致磁芯饱和或参数偏移，低温可能降低灵敏度。比方说，夏天车间温度超过40°C时，传感器输出值明显偏高。

2、电磁干扰（噪声）

       当电流传感器周围有变频器/伺服驱动器、电焊机、中频炉、大功率电机或高频设备运行时，产生的电磁噪声会耦合到传感器信号线上，导致测量值跳变。如电流传感器信号线和电机动力线绑在一起走线，导致每次电机启动时电流传感器读数异常。

3、电源质量差

       电流传感器的供电电压不稳定（比如±15V电源的纹波过大），或者地线设计不合理（如共地干扰），导致基准电压漂移。

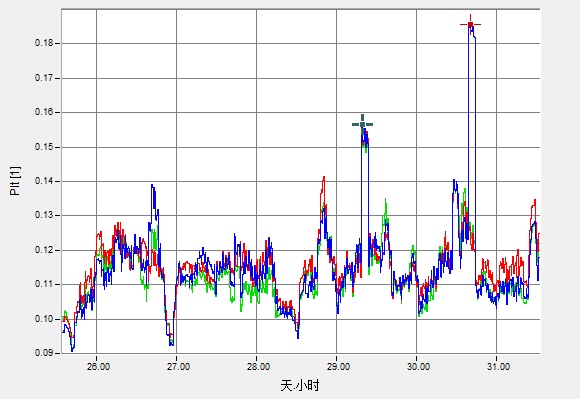

电源质量实测图——青岛绿波杰能

4、机械振动或老化

       电流传感器长期受设备振动影响，内部焊点松动、磁芯变形，或者元件老化（如电容容量衰减）。如安装在冲压机附近的电流传感器，半年后可能就会出现零点漂移等问题。

5、谐波或高频信号干扰

       变频器输出端的高频谐波（比如几十千赫兹）超出传感器的带宽范围，导致测量值不准。比方说，当变频系统在正常运行时，此时，您可能就会看到让您瞠目结舌的一幕，电流传感器的显示值会有非常剧烈的波动。

6、校准问题

       电流传感器等未定期校准，或者校准环境与实际工况差异大（比如实验室校准后直接用于高湿度环境），也有可能导致电流传感器出现精度漂移等问题。

二、解决电流传感器精度漂移问题的方法

       要想彻底解决电流传感器精度漂移等问题，可以从如下10个方面来进行尝试，大概率会彻底解决您所遇到的电流传感器温度漂移等问题。

1、换用高稳定性传感器

       优先选闭环式霍尔传感器，这类传感器温漂小（±0.03%/°C以内），抗干扰能力强；如果现场谐波多，可以用罗氏线圈（Rogowski Coil）配合积分器，适合高频场景。

2、优化布线和屏蔽

       信号线必须用双绞屏蔽线，屏蔽层在传感器端单点接地，避免形成地环路；传感器尽量远离变频器和电机，至少间隔30厘米以上，不要和动力线平行走线。

3、加强电源设计

       给传感器单独供电，用DC-DC隔离模块隔离前端噪声；电源入口加高性能电源滤波器（如MLAD-S系列伺服驱动器专用输入滤波器）、高性能伺服专用输入电抗器等电源侧谐波抑制器件。

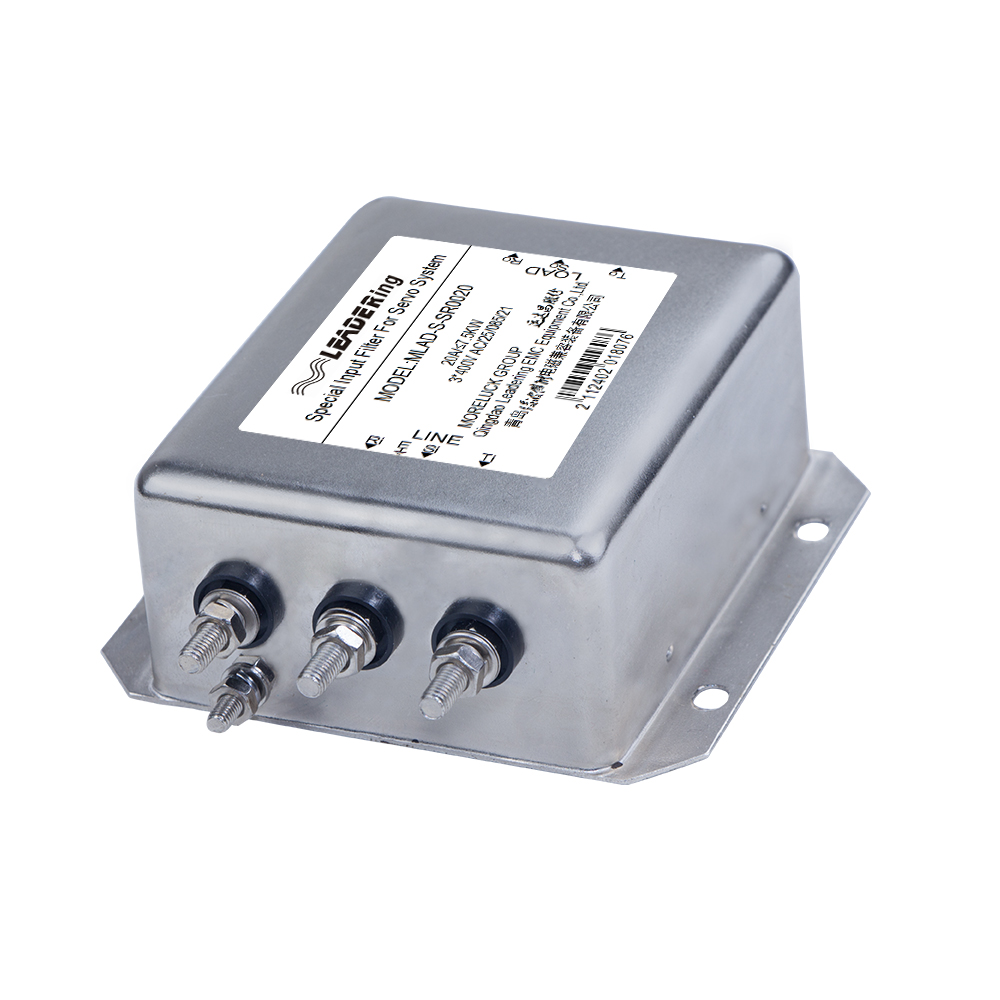

MLAD-S-SR系列伺服驱动器专用输入滤波器——青岛绿波杰能

4、加装滤波电路

       在传感器输出端接RC低通滤波器，比如1kΩ电阻串联100nF电容，滤掉高频噪声。

5、温度补偿

       在传感器旁贴一个温度芯片，实时监测温度，通过查表法修正输出值。简单做法：记录传感器在不同温度下的零点偏移量，写进程序里自动扣减。

6、数字滤波

       对采样值做滑动平均滤波（比如取10次采样值的平均），或者用软件陷波器滤掉50/60Hz工频干扰。

7、防振措施

       电流传感器用防振支架固定，底部垫橡胶减震垫（比如聚氨酯材质），避免直接装在振动设备上。

8、定期校准

       每3个月用标准电流源校准一次，校准时需模拟实际工况温度。

9、散热设计

       高温环境下，给传感器加散热片或小风扇，避免长时间超温运行。

10、双传感器校验

       同一回路装两个传感器，当两个读数差值超过5%时，系统自动切换备用传感器并报警。

11、动态阈值调整

       根据负载变化自动调整报警阈值，比如过去1小时平均电流的±10%作为动态范围，避免固定阈值误报。
