一、变频器谐波导致变压器过电流的实际案例

       青岛绿波杰能曾经亲自参与解决过这样的一个案例：该案例中，客户所使用的变压器曾经发生过数次接触器和变压器过电流跳闸问题，且是无规律的；对变压器进行了系列检查，包括外观、接线、油温、油位、绝缘等，都没有发现任何问题；对接触器的外观及绝缘等进行了检查，也没有发现任何问题。刚开始，他们以为可能是接触器的品质不行，于是乎，就把接触器更换成了国际知名品牌的接触器，可问题依然如旧；最后，实在没有办法了，就把变频器切换到别的低压柜下运行了一段时间，问题却没有出现。他们这才意识到了，原来不是器件品质的问题。他们的相关人员就去咨询变频器厂家，也去查阅了相关资料，最后确定了可能是变频器谐波干扰问题，并因此也了解到了有一帆这样的专门从事变频器谐波治理的人，就开始联系青岛绿波杰能。

       青岛绿波杰能听完他们的描述之后，确定应该是变频器在整流过程中产生的谐波污染电源导致的，同时，应该是电源中也会有偶发性的比较大的谐波，两者频率有可能是邻频或者是倍频关系，并因此而引发了谐振的问题。

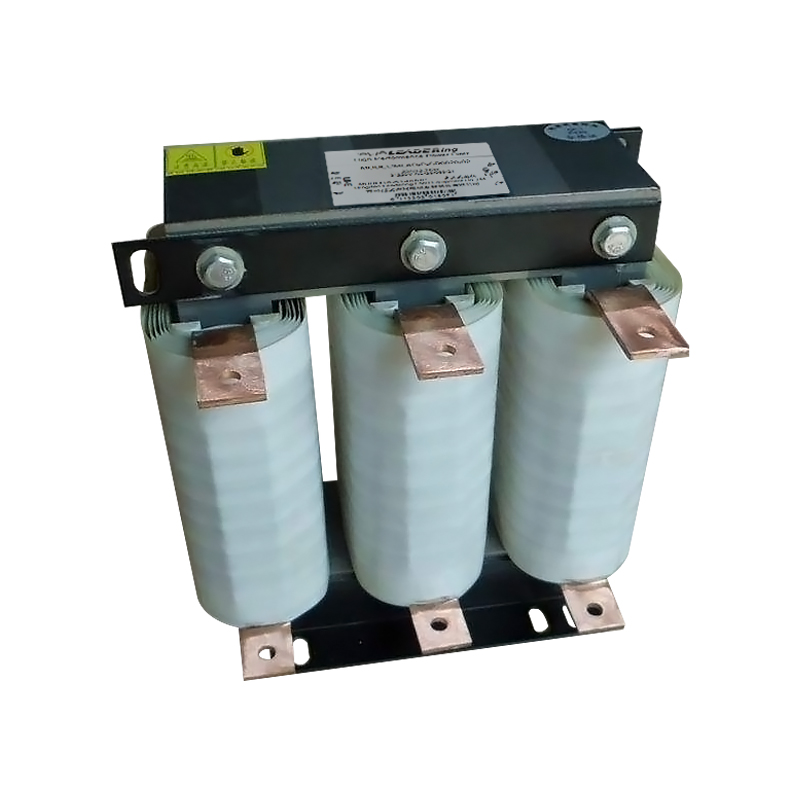

       问题分析明白了，事情也就好办了，青岛绿波杰能给他们推荐了MLAD-VR-SR系列高性能变频器输入端专用电抗器（就是电感量比较大的变频器专用输入电抗器）。他们接受了青岛绿波杰能的建议，并采购了该款变频器输入端专用输入电抗器，问题就这样顺利解决了。

二、导致变压器过电流的8大原因

       导致变压器跳过电流故障的可能原因，有如下几个方面：

1、过载

       当变压器的额定容量无法满足负载的实际需求时，也就是变压器过载的时候，会导致变压器的实际输出电流超过其额定电流，从而引起变压器的过电流跳闸；

2、过压

       当变压器输入端的电压过高时，变压器的输出电流也会急剧升高，瞬间就会超过变压器的额定电流，如果变压器不及时跳闸，就有可能导致变压器所在现场的设备发生损毁；

3、短路

       当变压器发生短路时，会导致变频器的输出电流瞬间增大，并超过变压器的额定电流，变压器一般会马上跳闸，以保护设备免受损害；

4、绝缘

       变压器的绝缘材料，如绝缘油脂、绕组绝缘等发生损坏时，电流会穿过绝缘层到达地面，这也会引发变压器的过电流跳闸；

5、接头

       如果变压器的绕组接头出现了松动，电流就可能会引起电弧，电弧又会导致绕组温度过高，导致局部烧毁，这可能会引发短路，短路又可能会产生过电流等一系列不良反应；

6、附件

       变压器的套管、绝缘子、电缆等附件发生故障时，可能会导致变压器的绕组出现短路或者是接地，会有很大的短路电流或者是接地电流，这也会导致变压器跳过电流保护；

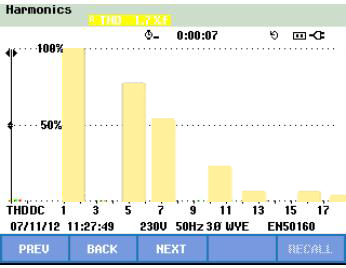

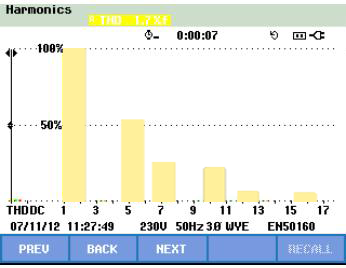

7、谐波

       谐波会导致变压器的保护装置误动作，从而导致变压器产生过电流等误报警；

8、谐振

       如果变压器中的谐波频率与负载产生的谐波频率构成了邻频或者是倍频关系，这会导致谐波电流的放大，从而导致变压器出现过电流等报警。
