加装变频器之后，就不会再烧电机了，开什么国际玩笑啊

       最近有几个老朋友，在向青岛绿波杰能求证这么一个话题，那就是：用上变频器之后，就不会再烧电机了，这个说法是真的吗？青岛绿波杰能听完之后，略加思索，就只能用微微一笑来算是回答了。事后，仔细想想，青岛绿波杰能应该写一篇文章，结合自己在变频器谐波治理以及从事自动化行业的这20几年的经验，来和大家一起聊聊这个话题。

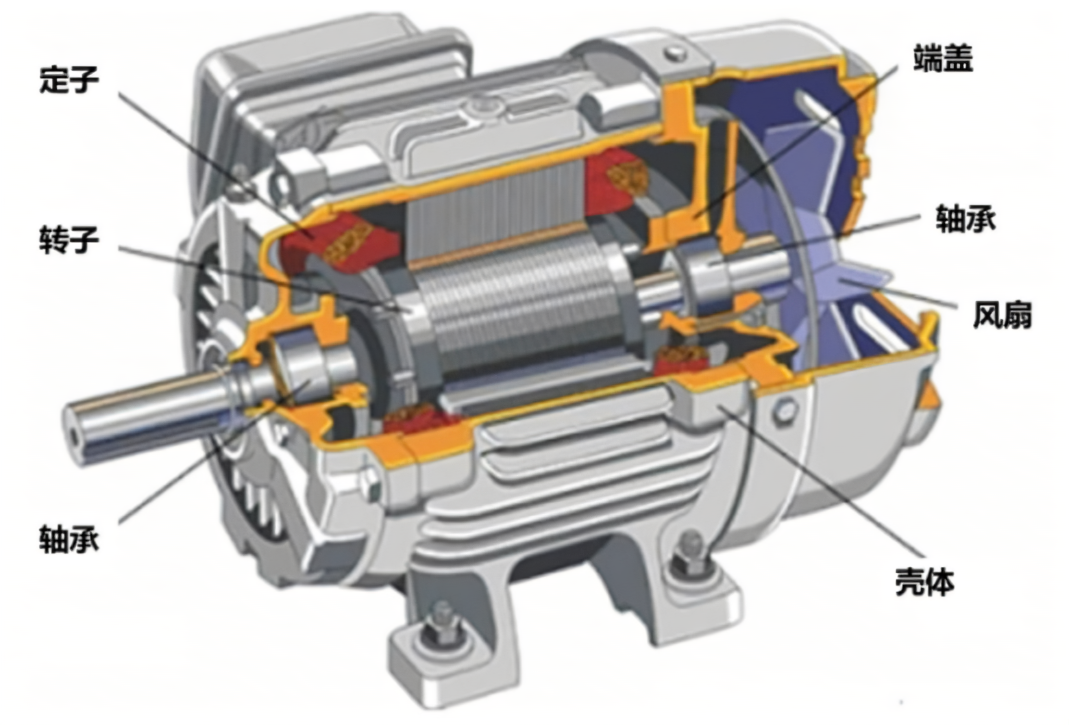

电动机构造剖面图——青岛绿波杰能

一、电动机烧毁的7大原因

       在开始这个话题之前，青岛绿波杰能觉得，应该和大家一起剖析一下，如果不用变频器的情况下，电动机烧毁的主要原因：

1、过载

       电动机长时间过载运行，会产生大量的热能，这些热能如果不能及时排解出去，必然会造成电机烧毁；

2、缺相

       电动机长时间缺相运行的情况下，为了保证电机输出足够的力矩，那么，其它相的电流就势必会大大的增加，这也是导致电动机烧毁的一个重要原因；

3、绝缘损坏

       当电动机的绝缘损坏时，会导致电动机内部出现漏电、短路等故障，进而会引发电动机烧毁；

4、电压

       当电动机长时间运行在过低或过高的电压下，会导致电动机内部的电流异常，也会引发电动机烧毁的问题；

5、轴承

       当电动机的轴承自身及润滑等出现问题时，会增大轴承的运行阻力，就可能会引发温升过高等问题，也有可能导致电动机烧毁；

6、环温

       如果环境温度过高或过低，而又没有对电动机采取散热或加热等辅助措施来帮助电动机建立合适的工作条件，也会导致电动机烧毁的；

7、电能质量

       如果电源中的谐波含量较高、较大，或者是电源中存在较大的冲击性负载等情况下，这也会损坏电动机的绝缘，进而引发电动机烧毁等问题。

二、变频器对电动机的6大保护功能

       加装变频器之后，就相当于给电动机加了一道隔离墙，肯定是会给电动机一定的保护功能，比较常见的保护功能如下：

1、过电压保护

2、欠电压保护

3、过流保护

4、过载保护

5、缺相保护

6、过热保护（某些品牌的变频器是宣传自己有过热保护功能的，这里就不予置评了）

三、用上变频器之后，真的不会再烧电机了吗？

       其实，这个时候，我们完全可以来一个加减法的运算，用《导致电动机烧毁的7大原因》-《变频器对电动机的6大保护功能》之后，您就会发现如下几个问题，是变频器的保护功能所无法覆盖的，比方说：电动机绝缘问题、电动机的轴承问题、环境温度问题、电源质量问题等等，所以，根据上面这些要素的分析，我们是不是就可以得出一个结论：用上变频器之后，电动机就不会再坏了，这个根本就是一个伪命题。

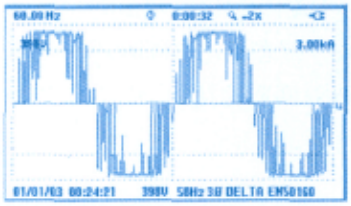

变频器输出端的电压波形实测图——青岛绿波杰能

四、变频器对电动机的5大伤害

       硬币有两面，变频器也不会例外，对于电动机来讲，变频器也是可以给电动机带来伤害的。变频器能给电动机带来伤害的根本原因，就是变频器输出的电压波形不是正弦波，而是叫方波或PWM波、SPWM波等等。变频器可以带给电动机的伤害，有如下5个方面：

1、导致电动机出现振动（震动）；

2、导致电动机出现啸叫（异响）；

3、导致电动整体出现过热（含轴承过热及出力轴过热等等）；

4、导致电动机的轴承出现麻点、凹坑、破裂等问题；

5、导致电动机的定子绝缘频繁被击穿；

       看完这些之后，您还觉得用上变频器之后，电动机不会再被烧坏了吗？

       要想抑制变频器输出端的谐波，可以做好如下几个方面的工作：

1、接地

       变频系统必须有自己的单独的接地，不能用其它设备/电器的接地共用；

2、布线

       变频系统的布线必须符合相关的规范要求，比方说强弱电要分开布线，间距必须≥20cm等等；

3、滤波

       根据不同的干扰表象，可以选用变频器专用输出滤波器、变频器专用输出电抗器、Du/Dt滤波器、正弦波滤波器等等，当然了，以上这些滤波器件有一部分是可以联合使用的，比方说变频器专用输出滤波器和变频器专用输出电抗器等等。

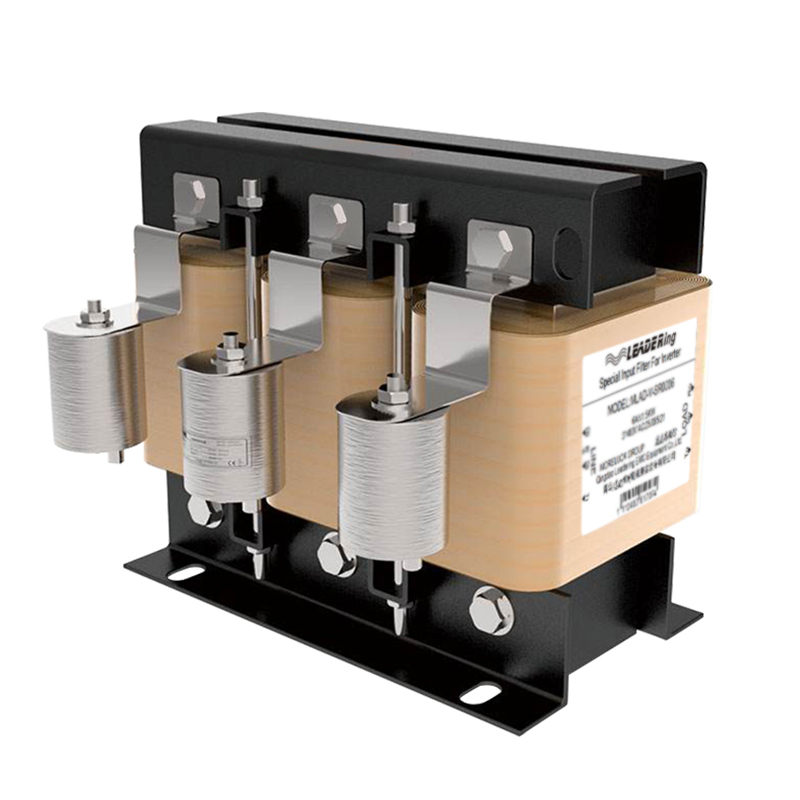

MLAD-SW系列正弦波滤波器——青岛绿波杰能
