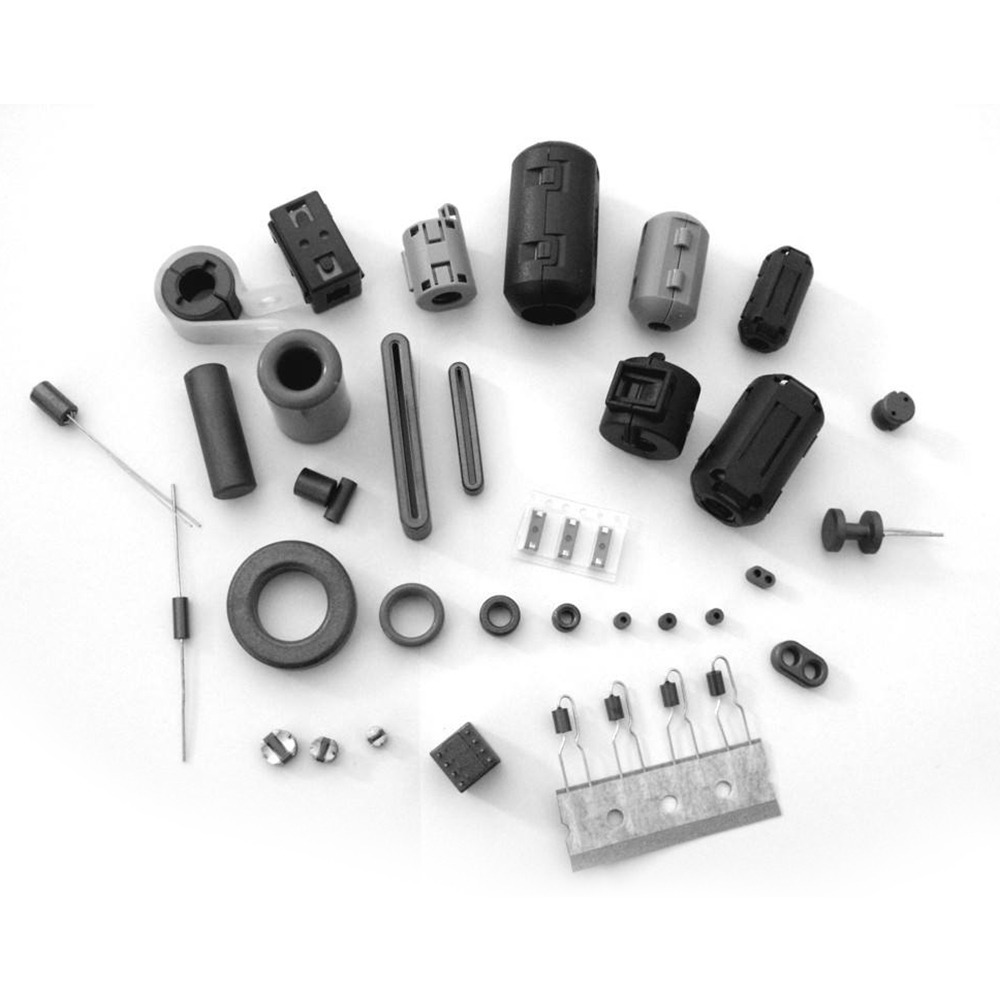

MLAD-MR磁环滤波器通常用于电源线或信号线高频干扰及尖峰脉冲的抑制,同时,还具有吸收静电放电脉冲的吸收能力,能够帮助电子电气设备达到电磁兼容(EMI/EMC)和静电放电等相应的标准。因其具有良好的滤波效果、较高的性价比、安装简单方便等诸多特点,得到了较为广泛的应用。
MLAD-MR磁环滤波器有锰锌、镍锌、磁粉芯等多种材质,客户可根据需要抑制的谐波频段的不同,选用不同材质的磁环滤波器。
MLAD-MR磁环滤波器相当于低通滤波器,对于低频信号或噪声,磁环滤波器的阻抗呈现为感性,可以让其无损通过;对于高频信号或噪声,磁环滤波器会随着信号或噪声的频率的增加,其感抗分量依然保持较小的水平,但阻抗也会随之迅速增加,电阻性分量会把这些高频信号或噪声转化为热能耗散掉。
MLAD-MR磁环滤波器是目前的主流谐波抑制产品之一,广泛应用于雷达、电视、通讯、仪器仪表、自动控制、电子对抗等领域。经过近20年的发展,绿波杰能已发展成为磁环滤波器行业的生力军,倍受广大新老客户的认可与喜爱。
有锰锌、镍锌、磁粉芯等多种材质供客户选择
适用于变频器、伺服、仪器仪表、自动控制系统等的电源线路及信号线路
已成功服务1000+知名客户
该产品已累计售出1000000+台
造成电网污染,电网电压的严重畸变,影响线路的稳定运行和电网质量;
供电系统损耗增加,功率因数降低。
电缆电线过热、绝缘老化加速,易损坏并导致线间短路和接地故障,引起电气火灾和人身电击事故;
变压器过热,损坏甚至于烧毁变压器;
无功补偿电容器过热,寿命短、易鼓肚、损坏、爆容;
断路器、漏电保护装置、接触器、热继电器等电气保护元件过热、失灵、误动作,接地保护装置失常;
中性线过负荷、发热,甚至于烧坏、着火;
变频器整流产生的谐波会以电磁辐射的方式直接影响人的脑磁场与心磁场。
电缆电线过热、绝缘老化加速,易损坏并导致线间短路和接地故障,引起电气火灾和人身电击事故;
变压器过热,损坏甚至于烧毁变压器;
无功补偿电容器过热,寿命短、易鼓肚、损坏、爆容;
断路器、漏电保护装置、接触器、热继电器等电气保护元件过热、失灵、误动作,接地保护装置失常;
中性线过负荷、发热,甚至于烧坏、着火;
1解决电源谐波引发的系列干扰问题
2解决谐波导致的通讯信号异常等问题
3解决谐波导致的EMC测试无法通过的问题
4解决静电放电测试结果超标等问题
5提高系统的安全性、稳定性及可靠性
产品图 | 磁环滤波器型号 | 外径(mm) | 内径(mm) | 长度(mm) | 最小阻抗(Ω@10~100MHz) | 最小阻抗(Ω@100~500MHz) | 工作温度(℃) |
---|---|---|---|---|---|---|---|
![]() |
MLAD-MR1518-0730 | 15 | 7 | 18 | 25 | 50 | -40~85 |
MLAD-MR2017-0930 | 20 | 9 | 17 | 20 | 50 | -40~85 | |
MLAD-MR2032-0930 | 20 | 9 | 32 | 50 | 100 | -40~85 | |
MLAD-MR2132-1130 | 21 | 11 | 32 | 40 | 80 | -40~85 | |
MLAD-MR3035-1330 | 30 | 13 | 35 | 80 | 150 | -40~85 | |
MLAD-MR1325-0530A | 13 | 5 | 25 | 50 | 100 | -40~85 | |
MLAD-MR1730-0730A | 17 | 7 | 30 | 40 | 80 | -40~85 | |
MLAD-MR2035-0930A | 20 | 9 | 35 | 50 | 100 | -40~85 | |
MLAD-MR2235-1030A | 22 | 10 | 35 | 50 | 100 | -40~85 | |
MLAD-MR2436-1330A | 24 | 13 | 26 | 30 | 80 | -40~85 | |
MLAD-MR2017-0930B | 20 | 9 | 17 | 20 | 50 | -40~85 |
备注:
1、限于篇幅,仅列出常用部分,如需完整选型手册,请联系绿波杰能客服
2、磁环滤波器的选型必须明确如下参数:电源类型(单相/三相)、额定电压(220V/400V等)、额定功率/电流(KW/A)。另外,磁环滤波器的额定电流必须≥电动机实际工作电流×(1.2~1.5),否则,磁环滤波器将面临因过流而失效的风险;如变频器与电动机的功率不一致时,以电动机的额定电流为准。
青岛绿波杰能是运达昌股份旗下的全资子公司,现为运达昌股份HCPC事业群(绿波杰能集团)ES事业处。
青岛绿波杰能自2005年专注于磁环滤波器的研发、生产与销售,近20年来,已成功服务知名企业1000+家,MLAD-V-SR磁环滤波器累计出货达1000000+台。
高频损耗更大
滤波效果更好
磁导率μ更高
低频噪声谐波抑制效果更好
饱和磁通密度Bs更高
使用简单、方便
具有更高的性价比
可以替代进口品牌的磁环滤波器
